干这行二十多年了，提起车刀，千言万语堵在嗓子眼。不是矫情，是真的有感情。一根棒料装夹上去，主轴一转，刀尖碰上，铁屑滋滋啦啦往下掉，那种掌控感，没玩过机床的人体会不了。
但车刀这东西，水太深了。今天就扯扯闲篇，想到哪说到哪。
不就是一块铁吗？没那么简单
刚入行那会儿，师傅扔给我一把焊接刀，说：“磨去！”我磨了俩小时，上去一试，崩了。师傅骂骂咧咧，说我磨的后角不对，前面那个月牙洼都快开到刃口了。那时哪懂什么刀具几何角度啊？前角、后角、主偏角、刃倾角……一堆名词，头大。但现在回头想，一把好车刀，角度是灵魂。真的。
举个例子吧。有次车一批T10A淬火料，硬度HRC58，车间新来的小伙子拿硬质合金刀片直接干，三分钟不到，刀尖烧了。我让他换立方氮化硼刀片，他愣着说成本太高。——高什么高？时间不是钱吗？崩一次刀，停机、换刀、对刀，再撞上砂眼直接整根料废掉，赔得更多！
说到这，不禁想起那年去展会，看到可转位车刀已经普及了，涂层技术眼花缭乱。什么TiN、TiCN、Al2O3，金色紫色黑色，搞得像艺术品。但说实话，涂层确实救命。尤其是CVD涂层，车铸铁，那叫一个顺滑，磨损我肉眼都得盯着看半小时才能发现一条小沟槽。

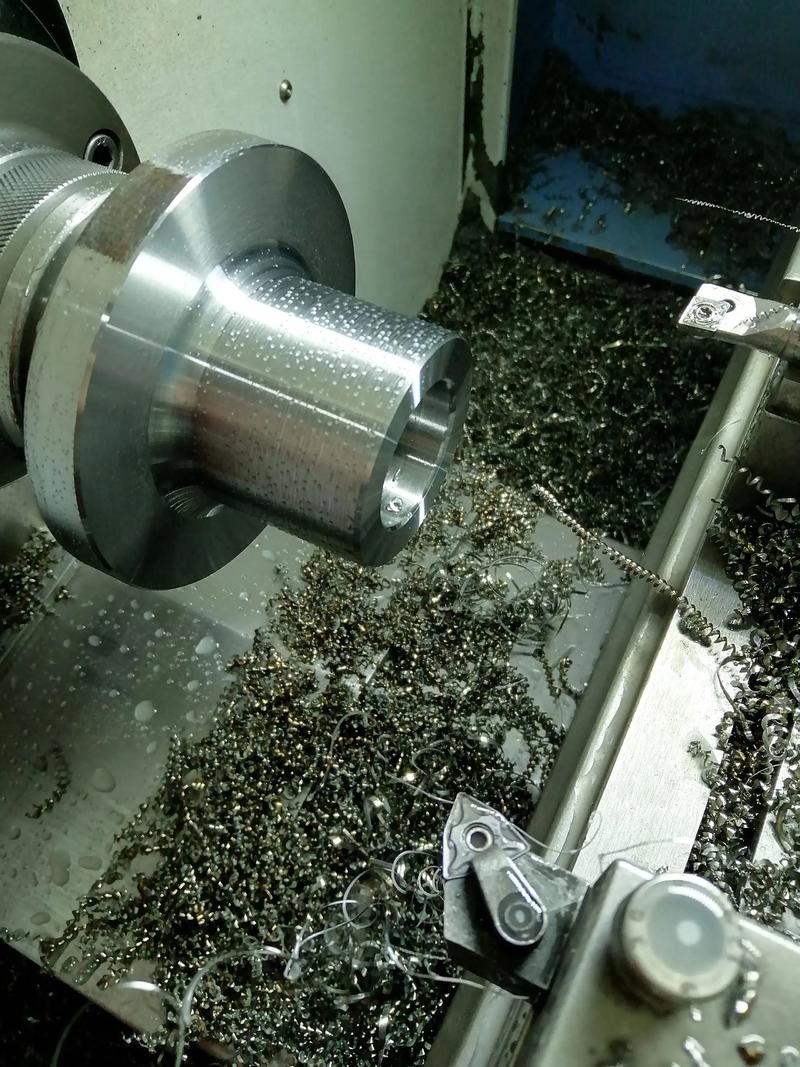

断屑，断屑！谁还没被缠过
如果你干过普通车床，一定被长屑折磨过。紫铜、软钢，切削下来跟弹簧似的，缠在刀架上，甩到卡盘上，甚至直接抽到脸上——疼啊！我左脸颊还有道白印，就是当年被热铁屑烫的。那会儿不懂什么断屑槽，就硬着头皮干，用钩子扒拉，有时干脆停车清理。
后来学乖了，在刀面上磨个断屑台，角度要够陡，深度看切深和进给。再后来用上三维断屑槽的机夹刀片，问题迎刃而解。💡一个小经验：如果切屑颜色发蓝发紫，说明切削温度太高了，该调参数或者换耐热牌号了。
问：车不锈钢，老是粘刀，咋整？ 答：不锈钢粘，主要因为材料塑性大、热导率低。首先检查刀尖是否锋利，前角要适当大些，减小切削力，排屑顺畅。其次，涂层选耐热、与铁屑亲和力低的，比如AlTiN。最后，冷却液要给足，对准刀尖高压喷射。还有，刃口强化别太狠，倒棱宽度0.03-0.05mm就够了，否则越钝越粘。我吃过亏的，整个刀尖堆了不锈钢，跟嚼过口香糖似的！
问：市面上车刀片种类那么多，怎么快速选出合适的型号？ 答：一看工件材料，二看工况。比如钢件粗车，我优先考虑韧性好的P类硬质合金，P25-P35范围；精车搞锋利的，带正前角槽型。铸铁就用K类，K10-K20扛冲击。难加工材料如镍基合金，必须S类，而且一定要用PVD涂层，刃口锋利，切削力小。拿到刀片样本，别光看牌号名称，那个断屑槽型代码才是关键，finishing、medium、roughing划分得明明白白。再不行，打刀片厂家应用工程师电话，让他给你推荐，别自己瞎试，试来试去成本全花在报废工件上了。
冷却那点破事
现在很多都干式切削了，环保，但有些场合没冷却不行。有次加工钛合金，切深不到0.5mm，刀尖没几分钟就红了，一股子烧焦味。赶紧上冷却液，结果刀片直接裂成两半——热冲击！后来才知道钛合金最好用大流量冷却，要不就干脆干切，用耐高温的陶瓷刀片。
还有车铝件，有些人以为铝软好车，结果进给慢，转速低，表面毛毛糙糙还粘刀。铝得高速轻切，用金刚石涂层刀片，那光亮得能照出人影。❗千万别用切过钢的刀片干铝，交叉污染，刀上残留的铁屑颗粒会划伤表面。曾经一位同事就这么干，整批铝件外观废了，赔惨了。
问：车削时振动厉害，刀尖总崩，怎么办？ 答：振动是最头疼的。先排查：工件装夹刚性够吗？尾座顶紧了吗？刀杆悬伸是不是太长了？一般镗刀杆悬伸超过4倍直径就得用硬质合金防振刀杆了。其次看刀片：主偏角尽量取小，比如75°或90°换成45°，径向力小些，振动会减弱。刃尖圆弧半径别太大，0.4mm以下的精车刀片对振刀不那么敏感。还有，试试正前角刀片，切削轻快。实在不行，调转速和进给，避开那个共振点，手感出来就好了。
写到这里，突然想起师傅的话：“刀是死的，人是活的。”一把好车刀，配上懂它的人，才能车出好活。现在好多可转位车刀已经智能化了，刀片带二维码，机床能自动识别补偿，但老一辈那种听声音辨状态的功夫，恐怕要失传了。酸甜苦辣，尽在铁屑纷飞中。
今天啰嗦这么多，算是纪念一下那些满手油污的日子吧。如果有新手看到，记住：别怕犯错，但要总结。每一把断掉的刀，都是你进步的阶梯。
