十年前我第一次进冲压线，看见机械手末端那四个黑乎乎的工业吸盘，心想这也太简单了吧——不就一橡胶碗儿么。当时师傅白了我一眼，说你去把刚抬起来的钢板推一把试试。我傻乎乎真去推了，结果差点把指头缝进模具里。不是吸盘没吸住，是它的响应逻辑比我脑子快。从那以后我再也不敢小瞧这玩意儿。
说实话，工业吸盘这行水挺深。市面上能买到的，从几块钱一个的丁腈橡胶碗到德国原装进口的海绵吸盘，价差几十倍。但贵的不一定对，便宜的也不一定不能用——关键看你抓什么、在什么环境、要干多久。
有次去一个新能源电池厂，他们用硅胶吸盘抓软包电芯，一个小时废了二十多个。我一摸表面，全是电解液析出的碳酸酯，硅胶一碰就溶胀。采购还振振有词说看手册能耐200度，可手册没写耐溶剂啊！材料兼容性这几个字，真是用报废品堆出来的。
真空吸盘与海绵吸盘：原理差一个字，效果差一座山
多数人以为工业吸盘全靠真空，其实海绵吸盘（也叫真空海棉）的原理更接近「呼吸」。它内部是开孔聚氨酯泡沫，气体能透过材料本身流通，相当于把真空腔分散成无数微型气道。这就厉害了——抓穿孔板、瓦楞纸壳、带纹理的瓷砖，普通丁腈吸盘根本封不住，海绵吸盘却能稳稳提起来。
但代价呢？气耗高得吓人。一个500mm长的海绵吸具，真空发生器得配到每分钟几百升的通气量，空压机电费哗哗的。所以轻量化抓取是它无可替代的场景，可要是碰上天花板悬臂式机器人，自重加线缆的负重一上去，关节寿命就绷不住了。
还有个事儿特逗。有个集成商非要用海绵吸盘给注塑机下料，料头温度七八十度，烫得海绵边缘卷曲，一星期换三条。我说你换成耐热硅胶吸盘不行吗？他说硅胶太软容易脱落。最后逼得我们在硅胶碗里镶了弹簧钢骨架，才算勉强平衡。你看，根本就没有万能吸盘，只有不断妥协的方案。
密封唇口的压缩量是个被严重低估的参数。很多人选型只看直径和吸力表，实际上唇口压下去0.5mm和1mm，有效接触面积可能差一倍。尤其抓曲线钣金的时候，局部间隙够你喝一壶。
选型陷阱：你以为的「够了」往往正好不够
问：我按照工件重量乘安全系数选的吸盘，为什么还是会掉件？
答：唉，这问题经典到我想刻在办公室墙上。静态安全系数厂家给的是4倍、6倍，可那是在理想接触面、竖直提升的假设下。现实里机器人一加速，横向剪切力就把吸盘撕开一道口子。尤其SCARA取放，水平平移的加速度能到2G以上，吸盘必须考虑动态剪切离线——好多手册只画了垂直吸力曲线，水平承载要么不提，要么写在角落里。我的习惯是把理论提力除以3再算，再不行加防滑唇或者双吸盘。
还有真空发生器到吸盘那段管路，折弯半径过了，流量能掉三成。我见过一个案子，客户换了德国大吸盘，掉件率没降低，最后发现只是快插接头比原来小了1mm口径。。。

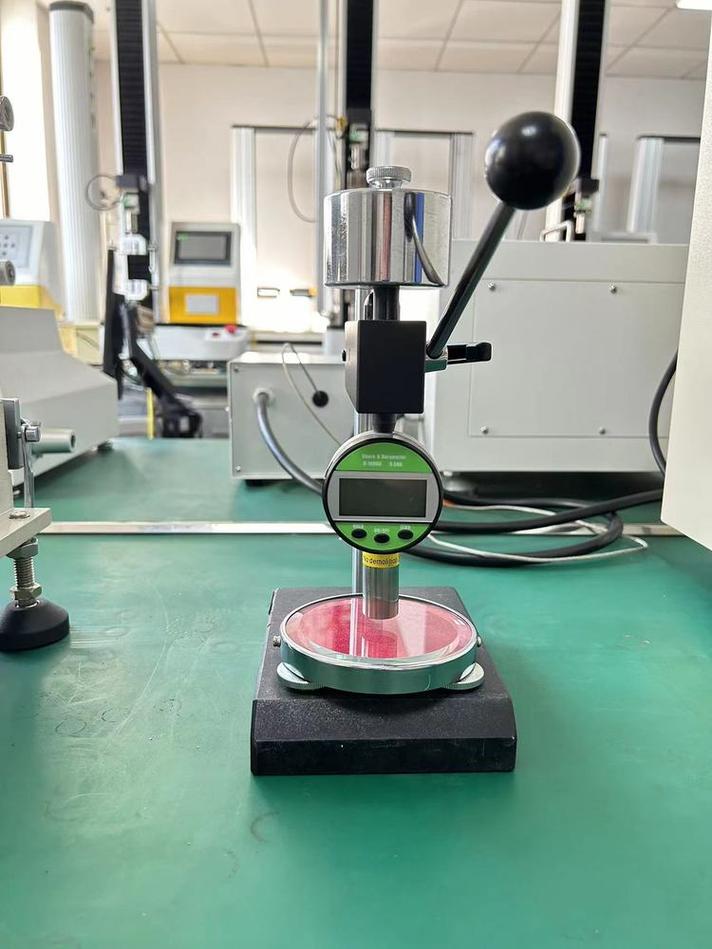

选型工具表上漂亮的数据，到了现场就是另一个故事。特别是吸盘材质硬度，邵氏A30和A50看起来差不多，拿指甲掐都能留印子，但抓玻璃就完全不同——A30贴服好却容易撕裂，A50耐用却可能留有残印，无尘车间还得考虑硅胶析出物。
维护的玄学：为什么吸盘破一点就得整批换？
问：一个吸盘总成里有16个小吸盘，坏了两个，我单独换行不行？
答：从省钱角度当然行，但你得做好每天多巡检一次的准备。一排吸盘共用真空腔，坏的那个成了「漏气点」，发生器会拼命加大抽速去维持真空度，噪音变大不说，剩下的吸盘因为气流扰动，吸附稳定性反而下降。更隐蔽的是，新换的吸盘唇口高度和旧的不一致，导致各点压缩量不同，工件先接触的那几个承受更大弯矩。成组一致性是自动化产线CPK的隐形杀手。
顺便说个离谱的真事儿。一家玻璃厂说吸盘「老化快」，三个月就开裂。跑到现场一看，压缩空气管道里全是水和油，没装三联件，真空发生器喷出的气雾都带着油星子。丁腈橡胶最怕油雾，膨润后强度断崖式下降。他们当时就沉默了。后来装了个冷干机和精密过滤器，吸盘寿命直接翻了四倍。有时候不是产品质量问题，是前道气源脏得像下水道。
存储方式也有坑。橡胶件怕紫外线和臭氧，库房如果刚好靠窗或挨着高压配电柜，吸盘放半年就会硬化。我自己的习惯是密封袋加防潮剂，再忙也写生产日期贴外面。
写到这里突然想起一个事。去年有个客户非要定制一种吸盘，抓滚烫的硅片，要求不沾锡、厚薄不均照样吸。我们试了氟橡胶、全氟醚，都不行。最后灵机一动用PI膜做了个可替换的防粘垫层，吸盘本体还是硅胶，换垫子比换吸盘成本低80%。有时候跳出标准件的思维，真的豁然开朗。
工业吸盘这东西，看起来是低值易耗品，实际上决定着整条产线的节拍和良率。选的时候多问问工况细节，别怕麻烦。车间里机器停了十分钟，可能比你攒几个月成本剩的钱还多。
就这样吧，我去车间了，又有一台码垛机的海绵吸具该保养了。
