说实话，工业散热器这东西，平时没人惦记，一旦掉链子，损失是按小时算的。可很多项目从一开始就埋下隐患——参数表上的数字，跟实际工况完全是两码事。
散热器的“心脏”：你真的算过热负荷吗？
选型第一步，热负荷计算。公式谁都会背：Q = cmΔt。但鬼就在细节里。那个 Δt，进口和出口温差，取多少？设计手册上写5-10度，可现实呢？我碰过一个案例，注塑机液压系统，设计油温45℃，冷却水30℃。按常规15度温差选型，结果夏天水温经常35℃以上，散热器裕度直接被吃掉大半。最后不得不在冷却塔上加风机，白白多花几万块。所以啊，永远别信标准工况，要按最恶劣条件校核——最热的天，水温最高的时候，你的设备还能不能扛得住？
更坑的是那些所谓的“高效”板式换热器。厂家标称的传热系数动不动5000W/m²·K，那是用洁净水做的实验。实际用河流水或者循环水，三天不到就结垢，系数直接腰斩。我们后来学乖了，在工况放大系数上至少留30%的余量，尤其是水质不明朗的地方。这钱省不得。
风冷 vs 水冷：不是选择题，是判断题

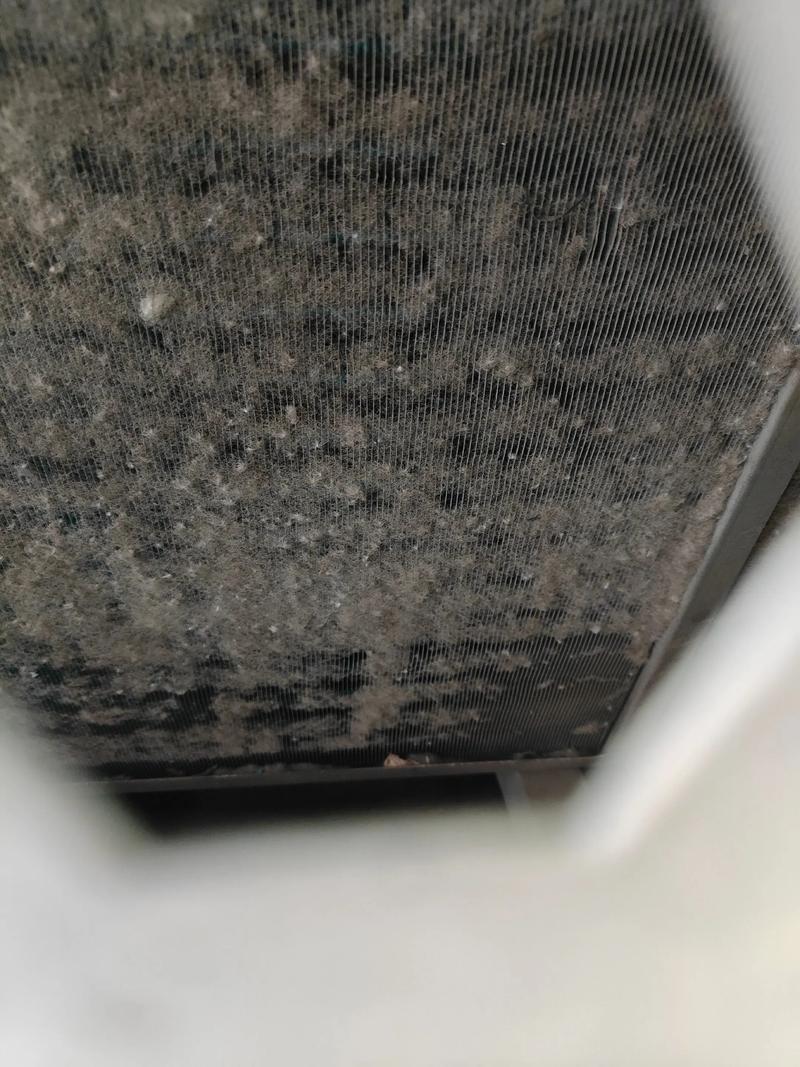

经常有人问我：“风冷和水冷哪个好？” 这问题就像问轿车和卡车哪个好一样没意义。得看你的应用。风冷简单，不依赖冷却水，装上去就转。但注意——它受环境温度影响极大。车间温度40度，风冷散热效率直线下降。而且噪音大，还爱积灰。我见过一台风冷散热器，翅片被粉尘糊得像棉被，散热能力只剩30%，电机过载烧了。

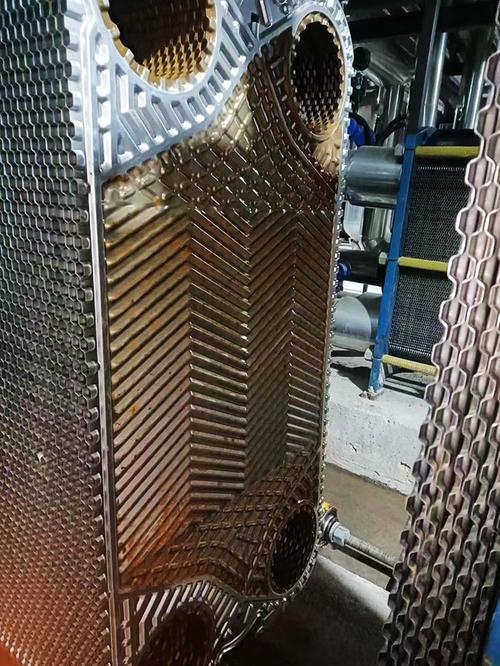

水冷效率高，但系统复杂。要冷却塔，要水泵，要水处理。如果水质硬，结垢快得惊人。我们一个客户用地下水，钙镁离子超高，换热器三个月拆开清洗一次，里面全是水垢，跟钟乳石似的。后来强制上软化水装置，初期投入是多，但比起停机清垢的成本，划算太多了。水冷系统最怕的不是漏水，而是腐蚀和堵塞，这是慢性病，发现时往往已经晚期。
问：为什么我们的工业散热器用了不到一年就漏水？而且总是晚上偷偷漏？
答：这是经典问题，多半是电化学腐蚀。尤其是板式换热器，如果水质差，不同金属之间形成原电池，腐蚀穿孔。夜间温差大，垫片也可能松脱。别只换垫片，要查水质pH值和氯离子浓度。再一个，安装时法兰螺栓预紧力不均，热胀冷缩后垫片变薄，冷机时就漏。建议用扭力扳手按对角紧固，冷态试漏后带温压再紧一次。
问：我们的风扇散热器老是烧电机，换了新的几个月又烧，怎么回事？
答：烧电机一般三个原因：电压不稳、过载、或者卡滞。但你这种反复烧，很可能是因为风扇工作在喘振区，或者风道堵塞导致电机长时间超电流。我猜你们散热器出口有百叶窗或滤网，一旦堵了，风阻变大，电机负荷飙升。清洁风路，测量运行电流，看看是不是超过额定值太多。不行就换用变频电机，能自适应。
材料与工艺：那些看不见的坑
工业散热器的材料选择简直是一门玄学。铝合金便宜，但用在碱性环境里就是渣，几天就腐蚀成筛子。我们化工厂的散热器全用316L不锈钢，虽然贵，但比起泄漏污染产品的代价，简直是白菜价。还有焊接工艺。管式换热器如果胀接不到位，震动大了就会泄漏。去年检修一台油冷器，发现铜管在管板处有裂纹，原因是胀接过盈量太大，加上系统频繁启停热应力开裂。后来全部改成了先胀后焊的工艺，再没出过问题。
说点更细的。板式换热器的板片波纹深度、角度，直接影响湍流度和换热效率。有时候厂家为了降成本，用浅波纹板，标称压降小，实际换热效果差一大截。判断方法很简单：测一下进出口压差，如果比样本值低很多，说明流动状态不对，很可能没形成有效湍流。这时候别怪换热器，可能是板片选错了。
这些年踩的坑多了，我总结出几条不是经验的经验：别迷信参数，一定要实地看使用工况；别省前期设计费，找靠谱的热工工程师算清楚；买设备多看几眼内部结构，翅片间距、板片厚度这些细节比外观重要十倍；最后，维护别偷懒，定期清洗、检查垫片，这些小动作能避免大停机。
工业散热器就是这样，低调、枯燥，却是整个系统的温度守护者。你不理它，它就让你破产。下次再看到车间角落那个落满灰的铁疙瘩，记得过去拍拍它——虽然它不会说话，但里面有滚烫的人生（和滚烫的液压油）。
