2026-06-16 21:18:37 作者：网编
分类：文章
干了20年工业炉窑设计，见过太多老板砸钱听响。
真的。
工业炉窑这玩意儿，改好了是印钞机，改不好就是吞金兽——而且连个响儿都听不着。
说实话，这几年节能改造吵得沸沸扬扬，好像不加个变频、不上个富氧就跟不上时代。可实际效果呢？我见过一个锻造加热炉，改造完能耗反而上升了8%，车间主任脸都绿了。

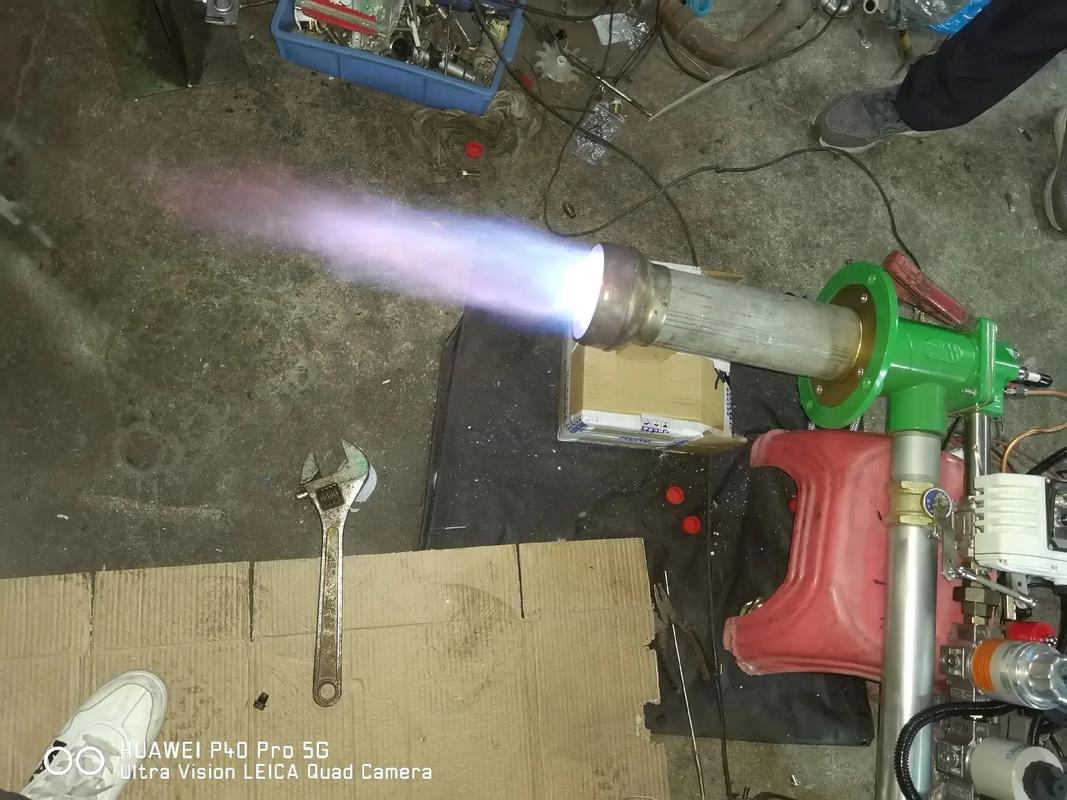

工业炉窑内部烧嘴燃烧场景
坑1：盲目上富氧燃烧
富氧燃烧，听着高大上对吧？
提高火焰温度，减少烟气量，理论上能省15%以上的燃料。
但——注意这个“但是”往往很贵。
不是所有炉子都适合。 我见过一个厂，花了几百万上富氧系统，结果氧气管道焊缝漏，差点没把车间炸了。还有的炉子耐火材料不匹配，纯氧一烧，炉衬几个月就烧穿了。
更搞笑的是，有些炉子烟气余热都没回收，直接排出去，富氧省的那点热量全从烟囱跑了。
问：那到底什么样的炉子适合上富氧？
答：高温炉（1200℃以上）且烟气余热已经回收利用的。熔铝炉、玻璃窑这类本来温度就高的，效果显著。但锻造加热炉、热处理电阻炉，算了吧，先搞好保温再说。你基础热效率不到30%，谈富氧就是耍流氓。
💡 我的建议：先做个热平衡测试。不花几万块测数据，直接扔几百万进去，纯属赌博。
坑2：保温材料不是越厚越好
“给我上最好的保温棉！厚度加一倍！”
这种话我听太多了。
工业炉窑散热损失确实占能耗大头，但保温层厚度有个经济拐点。
加厚一倍，散热减少不到15%，可炉衬蓄热量呢？陡然翻倍！
对于周期性开停的炉子（比如很多锻压车间，一天开两班），蓄热损失可能比散热损失还大。
你想想，每天早上把冷炉子烧到1200度，要吃掉多少天然气？里面那层又厚又重的耐火砖，全是吸热怪兽。
轻质化才是正道。 陶瓷纤维模块加上纳米微孔板，薄薄一层顶过去三层。但是——唉，陶瓷纤维怕气流冲刷，炉内正压大的地方，没两年就粉化了。所以得看炉子工况，别瞎抄方案。
问：是不是所有炉子都该换成全纤维炉衬？
答：千万别！气氛炉、有还原性气体的炉子，纤维里渗碳，导热系数直线上升。还有高温氢气氛炉，纤维会脆化断裂。这时候你得用轻质莫来石砖或氧化铝空心球砖。再说一遍，没有万能方案，只有对症下药。

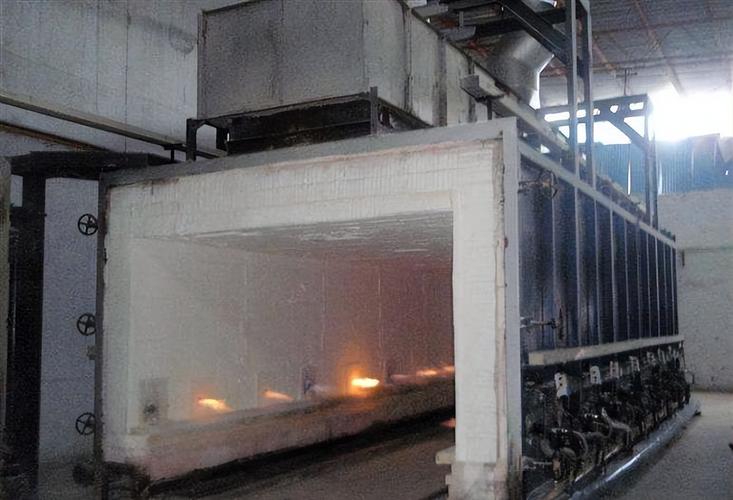

工业炉窑轻质纤维炉衬施工后效果
坑3：自动化改造？先把基础理顺
这几年工业炉窑智能化喊得凶。
加个PLC，上个触摸屏，数据远程监控……听起来很美。
但我去过太多现场，传感器都没校准过。
氧探头用了三年没换，残碳控制完全扯淡；热电偶保护管烧穿了，温度显示还是1200度，实际可能1300了——这种情况你谈什么PID调节？
自动化最怕“垃圾进垃圾出”。 控制柜装得再漂亮，底层信号不准，一切都是摆设。
还有更离谱的：花几十万上了个燃烧控制系统，结果操作工嫌麻烦，直接切到手动模式。因为自动时烧嘴点火延迟了三秒，影响生产节拍。管理层不知道，报表上数据倒是挺好看。
❗ 我的痛心经历：一次改造项目中，年轻工程师给高温炉加了炉压自动调节，逻辑没错，但没考虑炉门开启时瞬间负压造成的冷风吸入。结果烟道急冷，酸腐蚀两个月把换热器干废了。教训啊……软硬件必须跟工艺深度耦合，不是买来装上就行。
💡 所以改造前，先花精力校准仪表、培训操作工，甚至请个有经验的老师傅跟班一个月比什么算法都强。
坑4：环保设备当摆设
环保压力下，脱硫脱硝除尘成了工业炉窑标配。
可很多企业是“装给环保局看的”——设备长期低负荷运行或干脆不开，检查时再启用。
这不仅违法，更是自欺欺人。
更隐蔽的问题：环保设备自身能耗被忽视。 一套SCR脱硝，氨水消耗、风机压损、电加热催化剂再生，加起来可能让总能耗升5%-10%。你这边省了点燃料，那边设备一开全搭进去了。尤其有的企业为应付检查，故意把脱硝反应温度调得过高，氨逃逸严重，尾部烟道腐蚀得一塌糊涂。
问：有没有办法既环保又节能？
答：源头减排才是王道。比如低温蓄热式燃烧技术（HTAC），组织贫氧燃烧，能同时降低NOx和节能20%以上。但投资大，周期长。短平快的办法是优化空燃比，富氧状态NOx生成量指数上升，把氧含量控制精确了，排放和能耗双降。可惜啊，大多数厂连个在线氧分析仪都不配。
工业炉窑SCR脱硝设备运行现场
坑5：忽视操作工的感受
这一点最容易被高层忽略。
我设计过无数炉子，最后用得顺不顺手，全看操作工。
举个例子：为节能，把炉门从手动改成上下两段式气动，还加了变频排烟。节能量测算出来漂亮极了。
结果呢，操作工嫌开关门慢，影响锻打节拍，他们直接把气源隔断，用手动阀硬性开关。炉门电机三天两头烧。
还有一次，改造后控制系统界面全英文，老工人看不懂，一怒之下拒绝操作，恢复旧系统。
人是工业炉窑的灵魂。 再智能的系统，如果没有一线人员配合，就是个空壳。
✅ 所以我现在做方案，必跟班作业，蹲在炉前跟师傅聊天。他们提出的建议往往直击痛点：比如某个阀门位置太高够不着，某个按钮夜间操作看不清……这些细节影响效率和误操作风险，比什么高大上算法都管用。
最后，工业炉窑节能是个系统工程。原料、燃烧器、炉衬、排烟、控制、操作习惯……环环相扣。孤立地改某一块，往往短期内看似省了点，长期问题一堆。
行了，今天就聊这么多。
下次有空再讲讲烘炉的讲究——那又是一堆血泪史。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：工业炉窑节能改造：千万别踩这5个坑
文章链接：https://www.zystgy.cn/a/53195
