车间地上那滩油，说实话，我看着就头疼。不是第一次了。上次是减速机法兰面漏，上上次是油缸接头渗，再上上次……不提了。密封胶这玩意儿，用对了是神，用错了，哼……等着返工吧。那天，小张拎着一管螺纹锁固胶就要往平面法兰上抹，被我吼住了。我问他，你分得清厌氧胶和硅橡胶吗？他摇头。得，又是一个要被坑的。
所以今天，我不聊理论，就聊聊我这些年和密封胶打的交道，踩过的坑，骂过的娘。你要是刚入行，或者老被漏油折磨，这文章能让你少走点弯路。
平面密封：厌氧胶还是硅橡胶？
这是个经典难题。两种我都用，但场合完全不一样。厌氧胶，说白了，在金属贴合面之间隔绝空气才固化。它填充间隙能力一般，但强度高，耐油，固化后是硬的。硅橡胶呢？靠吸收空气中的水汽固化，弹性好，填充间隙能力强，耐温范围广。一个硬，一个软。
有一次，客户要求一台齿轮箱分箱面用硅橡胶密封，我说不行，那法兰精度高，压紧后间隙极小，硅橡胶会被挤出来，可能堵塞油路。坚持用了厌氧胶，后来平稳运行好几年。💡 规则很简单：刚性结合面、间隙小于0.25mm，用厌氧胶；粗糙平面、冲压件、大间隙，或者需要经常拆卸的，硅橡胶更合适。就这个判断，我当年可是被老外培训了三天，嗯，四天……反正很久。
不过有个例外！如果你的设备振动巨大，厌氧胶太脆可能会裂，这时候就得妥协，选高弹性的硅橡胶，虽然强度低点。唉，工程上没有绝对。
螺纹锁固：高强度就一定好？
又一个常见误区。很多人觉得越牢越好，上来就买高强度的。结果呢？下次拆的时候螺丝头拧断了，或者内六角滑了，你哭都来不及。✅ 高强度锁固胶，比如乐泰277，确实厉害，但那是给大直径、永不拆卸的螺栓用的。像M10以下的小螺丝，用中强度就够了，比如242，既能防松，又能拆。

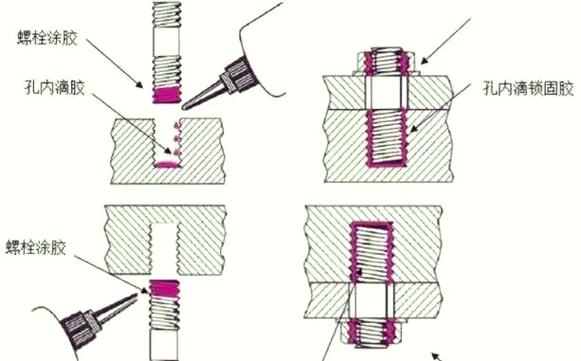

我见过最离谱的——有人把螺纹锁固胶涂满了整个螺栓，拧进去的时候多余的胶全挤到轴孔里，固化后把轴承都粘死了。简直……唉。螺纹胶只需涂几圈，涂在螺栓啮合部的前段，螺母拧入时自然会带到整个螺纹。省着点用，不是越多越好。
这些坑，我替你踩过了
坑一：表面不清洁。油污、铁屑不除，什么神胶都白搭。我哪怕再急，也要用清洗剂喷一遍，无纺布擦干净。特别是厌氧胶，表面有油就不固化。问：密封胶固化前需要清理表面吗？ 答：当然！而且不是随便擦擦。工业场合，油膜是最大的固化阻碍。我习惯用丙酮或者专用清洗剂，擦到白布上没黑痕为止。有时候就差这一步，密封效果天差地别。
坑二：忽略温度。普通厌氧胶耐温150℃，硅橡胶可能到250℃，但瞬间高温呢？工况温度是谁给的？设计方还是实际测的？有一次我用了某品牌硅橡胶，标称耐温200℃，结果用在排气管附近，长期实际接近220℃，三个月就碳化漏气了。后来换氟硅橡胶才解决。💡 选胶之前，拿个测温枪多测几个点，别信传说的参数。
坑三：不看介质。油、水、化学品……随便举个例子：你用普通NBR橡胶密封圈的地方，密封胶也得考虑相容性。有个化工厂的泵，介质含少量丙酮，密封胶被溶解了，不出意外地漏了。后来查了相容性表，换成特殊丙烯酸酯胶才搞定。要我说，相容性表格就应该贴在工具间墙上！
问：密封胶能代替垫片吗？
这个问题我被问过不下百次。答：看情况。原则上，厌氧型平面密封胶可以替代部分垫片，尤其是当法兰面设计为金属-金属直接接触时。但如果是大间隙、补偿热膨胀、或者需要绝缘的场合，垫片不能省。我曾经想用密封胶取代一个冷却水管法兰的垫片，因为那个垫片总是老化。结果涂了胶加压后，水从微小的不平处喷出来。最后还是乖乖加了四氟垫。有些钱，省不了。
现在，密封胶技术也在进步。比如双组分硅酮密封胶，固化速度快，不像单组分那样依赖湿度；还有UV固化密封胶，照着光几秒就干，适合流水线。但这些新东西价格贵，普通工厂用不上。除非你有特殊需求，否则老牌子的乐泰、三键、道康宁，够用了。说实话，施工习惯比品牌更重要。
最后说一句，别囤胶。密封胶有保质期，过期了固化性能直线下降。我清理车间柜子时，扔过至少二十管过期胶，心疼钱啊！看准生产日期，买小包装，哪怕贵点，总比报废好。还有，冬天低温，胶黏度大增，打胶费劲，提前放暖气房回温。这些琐碎经验，书上没有，都是吃亏换来的。
好了，絮叨这么多，也不知道你们爱听不爱听。不过，只要有一两个人记住了“法兰清洁要像手术台一样干净”，今天就没白写。
