起灰、开裂、油污渗进去洗都洗不掉……每次客户验厂都胆战心惊。去年老张的车间，刚做的环氧薄涂，半年不到就脱层，维修花了二十万，老板脸都绿了。地坪这事儿，选错了真是无底洞。
但真选对了呢？省心十年。今天不聊虚的，就把我踩过的坑和最后用着踏实的那几款摊开说。
工况决定生死：别把食品车间的地坪用在重载仓库
有些销售上来就推环氧，平涂、自流平、彩砂……听着高大上。可你得先问自己：我这地儿到底要抗什么？

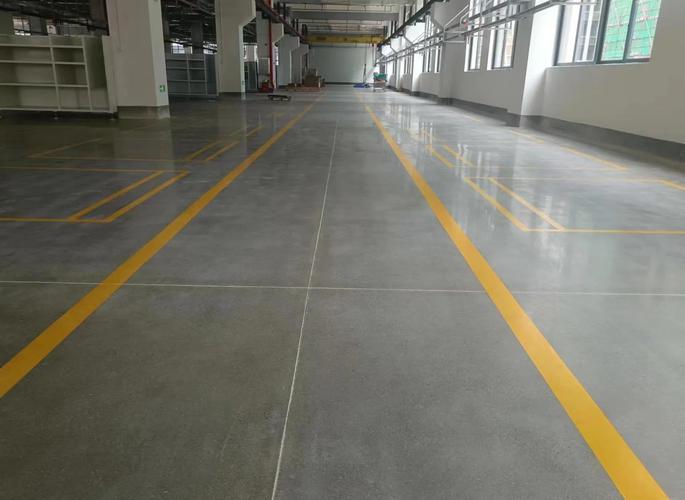

✅ 重载碾压：叉车天天几吨几吨地跑，还带转向。环氧？再厚的自流平也扛不住长期剪切力，早晚起壳。得用金刚砂耐磨地坪配混凝土密封固化剂。那玩意儿硬度上去了，越磨越亮，不像环氧划痕一条条。
❗ 化学品腐蚀：电镀厂、化工厂，酸啊碱啊乱溅。普通环氧不耐强酸，你得搞乙烯基酯重防腐地坪或者聚氨酯砂浆。聚氨酯那东西，热胀冷缩跟混凝土同步，不容易裂，还耐高温冲洗——食品厂屠宰车间最爱用它。
💡 防静电要求：电子车间、洁净室，静电击穿芯片就完蛋。这时候防静电环氧自流平，表面电阻要稳定在10的6次方到9次方欧姆，还得接地网。施工时铜箔铺得密不密，直接影响效果。
有次去个制药厂，老板听人忽悠做了普通环氧，结果GMP认证差点没过，因为不耐蒸汽冲洗，起泡了。后来全铲掉重做聚氨酯砂浆……那成本，啧啧。
所以啊，先把工况列清楚：载荷、化学品、温湿度、洁净等级、是否频繁冲洗。别稀里糊涂就签合同。
问：环氧地坪和聚氨酯地坪到底选哪个？
答：简单粗暴地讲——
环氧：美观、无缝、价格适中，适合轻工业、一般车间、地下车库。但怕划、怕潮气、怕高温。
聚氨酯：韧性好、耐高低温（-40℃到120℃）、耐有机酸、能承受热冲击。尤其食品加工、屠宰、中央厨房那种整天热水冲刷的，聚氨酯砂浆是首选。
不过聚氨酯对施工环境要求苛刻，混凝土含水率得低于4%，否则起泡没商量。而且味道大，施工时周边得停产。
价格？聚氨酯砂浆比普通环氧贵一倍不止，但这钱省了，以后维修更贵。

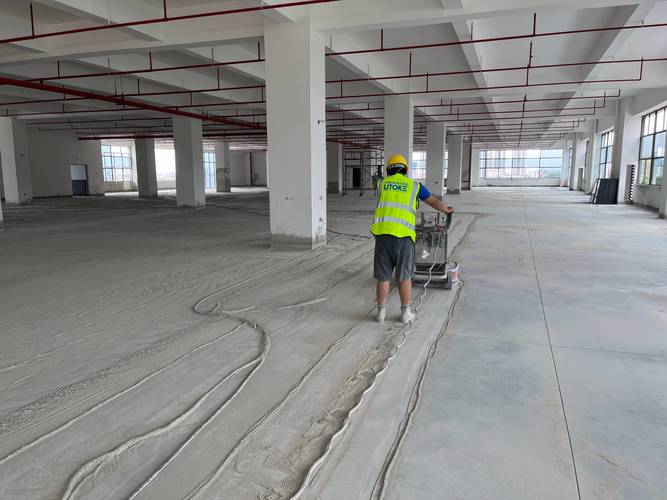

施工：十个问题九个在于基础处理
地坪行业有句老话：三分材料，七分施工。但我说，七分里基础处理占四分。
混凝土基层没做好，面层材料再牛也白搭。
见过太多现场：
● 基层强度不够，C20都不到，金刚砂撒上去，表面硬了，下面疏松，叉车一压整体下沉开裂。
● 没有做防潮层，地下水汽上来，环氧层直接顶起泡。尤其是底层，必须做聚氨酯防潮底涂或者打水泥基渗透结晶。
● 切割缝处理不当，温度一变化，缝边起翘，连带着面层拉裂。得用弹性聚氨酯填缝剂，不能简单用环氧腻子填死了事。
温湿度也是个要命的因素。环氧施工，环境温度低于5℃固化极慢，高于35℃爆聚起皱。相对湿度大于85%不能施工，会发白。去年夏天有个项目，为赶工期下雨天强行做环氧，结果全层不干，后来铲掉重做，工期拖了一个月。

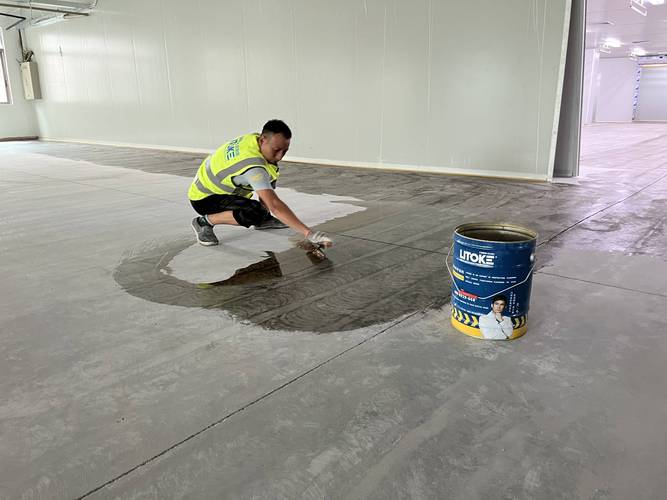

问：旧地面翻新，不想铲除原涂层行不行？
答：看情况。
如果原涂层大部分完好，只是表面磨损、有轻微起灰，可以打磨拉毛后直接做新面层。但新旧材料要相容！譬如旧环氧上做环氧，界面剂处理好了没问题；但旧环氧上做聚氨酯？慎重点，得做实验。
如果大面积脱层、空鼓，必须铲掉，看到混凝土，然后深度研磨，修补裂缝，再做整体地坪。见过想省钱直接在旧环氧上涂新涂层，结果半年不到新涂层带着老底一块儿掉。
还有一种方案，旧环氧面层打掉，保留原中涂，做混凝土密封固化剂抛光地坪——前提是基层混凝土质量还行。这种成本低，效果好，越来越流行。
维护保养：别等地面喊救命再动手
日常用软质尘推拖拖，及时清理油污，别等渗进去。环氧地坪最怕尖锐物体划伤，所以托盘、叉车轮子得包聚氨酯。发现划痕及时修补，否则水汽侵入，锈蚀基层钢筋，膨胀就鼓包了。
金刚砂+固化剂的地坪相对泼辣，但定期要给保护剂，维持光泽度，不然会起尘。机器漏油马上去油，否则固化地面可能变黄（虽然比环氧好多了）。
说到底，工业地坪就是个耗材，跟轮胎一样，有使用寿命。花小钱保养，省大钱翻新。别等客户指着地面皱眉才后悔。
好了，啰嗦这么多，都是这几年真金白银换来的教训。选型时多个心眼，施工时盯紧点，好过日后天天骂娘。
