2026-06-15 02:04:35 作者：网编
分类：文章
干这行快二十年了。见过的管道事故，比大多数人吃过的盐都多。上个月，隔壁厂又爆了一根蒸汽管，直接停产三天，损失上百万。原因？就一个巴掌大的腐蚀穿孔。负责人还在那挠头：明明去年刚测过壁厚啊，怎么就漏了呢？呵呵。测厚，测的是平均厚度，可腐蚀这东西，它专挑薄弱点下嘴，跟狗啃骨头似的，一点一个坑。说实话，工业管道这玩意儿，你要真等出事了再后悔，那就晚了——不仅仅晚，简直蠢到家了。
工业管道防腐蚀，核心就两个字：选对，管好。 但真正能做到的厂子，十家里面有两家就不错了。多数都是“能用就行”、“先凑合着”，结果就应了那句话：省着省着，窟窿等着。
问：工业管道腐蚀到底有多少种花样？怎么一眼看出问题？
答：花样多了去了。最常见的均匀腐蚀，整个管壁慢慢变薄，这还算“老实”的。最怕点蚀，俗称“针孔腐蚀”，外表看着就一个小麻点，里面早就烂成了蜂窝煤，一有压力直接喷。还有应力腐蚀开裂，这种最阴险——管道在特定介质里，加上拉伸应力，啪一下，毫无征兆就裂了，连反应时间都不给你。现场快速判断？听声音，摸温度，看颜色。有经验的师傅拿锤子敲敲管壁，回声发闷的地方八成有问题。当然，现在也有超声波测厚仪，但那玩意儿测的是点，你得知道往哪儿测。❗关键位置：焊缝热影响区、弯头外侧、变径处，这些地方是腐蚀的“贼窝”，必须重点照顾。
就拿选材来说吧。很多人觉得不锈钢总可以了吧？大错特错。前些年一个化工厂，管道介质是含氯离子的溶液，为了“保险”用了304不锈钢。结果呢？不到一年，晶间腐蚀把管道啃得跟苏打饼干似的，一碰就碎。氯离子是奥氏体不锈钢的死穴，这事儿教科书上写得明明白白，可惜总有人不看书。💡 真碰上这种情况，得用双相钢，或者超级奥氏体，价格贵几倍，但总比三天两头停车强。
选材不是越贵越好，是越“匹配”越好
管道材质这潭水，深着呢。碳钢便宜，耐一般的油、水，但怕酸和强碱。304不锈钢是不生锈，但怕氯离子。316L加了钼，耐点蚀强点，但也有限。PPH、FRP这些非金属管道，耐腐蚀一流，可耐温耐压就差远了，还脆，太阳晒久了都老化。所以，工业管道的选材是个精细活：你得先搞清楚介质成分、浓度、温度、压力，再查腐蚀数据手册，还得考虑会不会有混料、冲洗时的特殊工况。去年我给一家药厂做改造，他们洗釜用的是热水，结果普通304管道焊缝全裂了——因为热水中微量氯离子积聚，加上焊接残余应力，应力腐蚀妥妥的。后来全换成2205双相钢，世界才清净了。真的，搞管道，不能想当然。

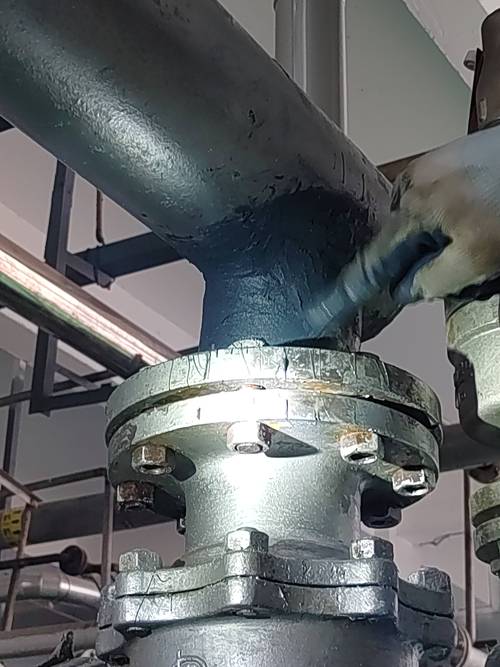

工业管道腐蚀泄漏现场,展现管壁薄点
安装时的这些坑，你踩过几个？
材料买对了，就万事大吉？天真。安装不当带来的麻烦，比材料本身问题更常见。
✅ 焊接工艺：厚壁管要预热，焊后要热处理，消除应力。可有几个施工队老老实实给你做？为了赶工期，直接焊完拉倒，结果焊缝区域硬度高、韧性差，用不了多久就开裂。
✅ 支架设计：管道热胀冷缩，你给死死固定住？那等于逼它自我了断。该设滑动支架、导向支架的地方不能省，自由位移空间要留够。有次去现场，一条蒸汽管因为支架卡死，活生生把法兰螺栓拉弯，垫片压溃，漏汽漏得整层楼都看不见人。
✅ 法兰连接：螺栓不是拧得越紧越好。力矩要均匀，过大垫片压坏，过小预紧力不够。对角拧，分多次，有点耐心。这活干得糙，后面有得哭。
细节见真章。管道安装完，试压、吹扫、脱脂、钝化……一套流程下来，少一个都可能留后患。我曾经处理过一个氧气管道起火事故，原因就是安装后没有彻底脱脂，残留的油在纯氧下直接自燃，差点没把车间炸飞。说得重了，但这种教训，拿命换的。

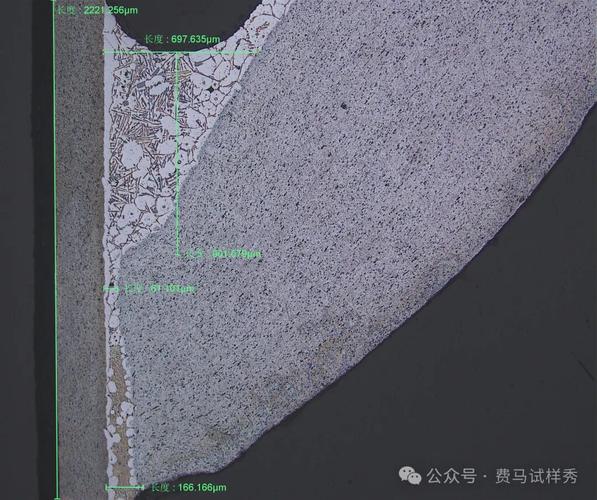

工业管道焊接接头金相组织图，显示裂纹
问：平时维护保养，除了测厚，还有什么更灵点的办法？
答：测厚是基本功，但局限性大。在线腐蚀监测现在很多厂在推，什么电阻探针、线性极化电阻法、电感探针，能实时看腐蚀速率。听起来高大上，但实际应用还得看介质脏不脏，探头容易堵、容易出假报警。💡 更靠谱的组合是：定期超声波C扫描成像 + 内窥镜检查，尤其对关键高风险管道。C扫描能把一个区域的壁厚画出云图来，有没有坑一眼就知道。内窥镜则能直接看内壁状态，结垢、点蚀清清楚楚。不过这些设备都不便宜，老板一听价格就摇头。唉，宁可花几十万买设备，也不愿停产一天，这笔账怎么算的。
老旧管道：退役还是延寿？
厂子老了，管道也跟着老。都是钱，不可能说换就换。但怎么让老古董继续安全服役，这是门学问。
剩余寿命评估，不能只靠测厚数据简单除个腐蚀裕量。要考虑腐蚀速率的变化，局部减薄的随机性，还有材质劣化（比如高温下的蠕变、回火脆化）。有专门的标准，像API 579适合性评价，能把缺陷分级，告诉你还能用多久。但很多企业，连像样的管道档案都没有，哪年建的、什么材质、操作历史一概不知，评估个毛线。每次看到这种，我就来气：平时不建档，出事干瞪眼。
还有，千万别迷信“以前一直这么用都没事”。出事往往就是因为条件变了：原料来源换了，里面杂质不一样；工艺调整了，温度高了那么几十度；补水水质差了点……工业管道运行是个动态平衡，任何微小的变化都可能成为最后一根稻草。
写到这儿，想起前两天一朋友问我，他们厂打算上智能管道系统，各种传感器、大数据预测。我说，想法很好，但先把基础的防腐涂层修补好、把歪了的支架扶正、把漏气的法兰紧一紧，比啥都强。技术再高，也救不了糊弄的根。
行了，一聊就停不住。干这行久了，脾气也大了，见不得那些明摆着的隐患没人管。工业管道这东西，你用心对它，它就安稳给你赚钱；你糊弄它，它反手就给你一记响亮的耳光。就这样吧，散会。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：工业管道防腐防漏：一个老焊工的十年血泪史
文章链接：https://www.zystgy.cn/a/53051
