上周，我们实验室那台老伙计又闹脾气了——扫出来的三维图像上凭空多了一条亮线，像被人用荧光笔画了一道。排查了两天，换探测器、调电压、折腾到发际线后移，最后发现是样品台上一粒肉眼看不见的金属碎屑在作祟。就一粒碎屑啊！工业CT这玩意儿，精密起来让人抓狂，对吧？但真香的时候也是真的香。以前检测一个复杂铝铸件内部气孔，得切开好几个截面，耗上一整天；现在半小时出结果，连0.1mm的缩松都无处遁形。说实话，工业CT已经成了现代制造不可缺的眼睛。
工业CT到底是怎么“看穿”一切的？

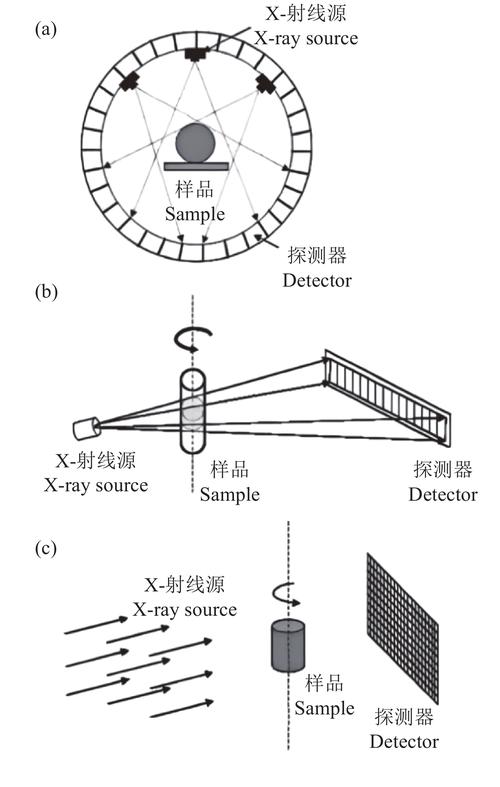

别一上来就琢磨什么康普顿散射、光子计数这些反人类的名词。你只需要理解三步：X射线源发射射线，穿透工件；探测器接收衰减后的信号；然后电脑用算法重建出断层层图像。就这么简单。关键在穿透——不同材料、不同厚度对射线的吸收不一样，探测器就能“画”出差异，我们管这叫灰度值。要是工件内部有气孔，射线穿过去损耗小，探测器的读数就高，图像上就亮一块；如果是高密度夹杂，黑乎乎一坨。所以本质上，工业CT是给工件拍了一套密度分布的立体X光片。不过话说回来，这套立体片质量高低，全看射线源焦点尺寸和探测器像素。焦点越小，图像越锐利；探测器像素越细，细节越丰富。但代价呢？扫描时间指数级增加。去年我们测一个拳头大的镍基高温合金件，追求极致分辨率，结果单次扫描用了8个钟头……老板差点没把我吃了。所以平衡很重要，后面选型部分会细说。
对了，医用CT和工业CT绝对不是一回事。医用CT剂量要低，旋转速度要快，生怕你多受辐射；工业CT压根不在乎剂量，在乎的是穿透力和分辨率。能量动辄几百kV甚至MeV级别，能把拳头厚的钢板打穿。而且焦点尺寸能做到微米级，医用CT焦点通常毫米级——工业CT是显微镜，医用是大广角。
选型时，别被参数忽悠了
采购工业CT，销售扔过来的参数表看着都挺美：空间分辨率多高，密度分辨率多牛。可实际一用，根本不是那么回事。我踩过的坑告诉我：标称分辨率和实际能实现的分辨率，中间隔了十个样品夹具和一个菜鸟操作员。一个最关键的指标是射线源焦点尺寸，通常宣传的是最小焦点。但请注意，随着功率增大，焦点会漂移、会变大。你要高分辨就得上微焦点，可是微焦点源功率低，穿透力受限。想穿透厚工件？那得放大焦点，分辨率就没了。矛盾得很。
问：都说工业CT能测内部缺陷，但到底能测多小的缺陷？

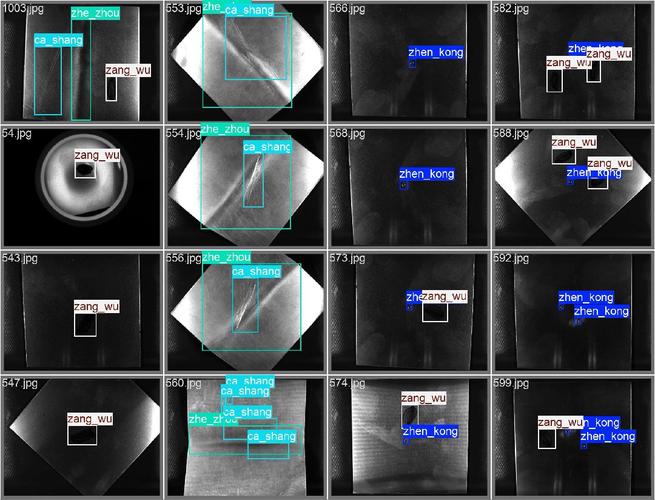

答：这可没标准答案。常规锥束CT，极限空间分辨率能到1微米左右。但前提是你检测的对象要足够小，且扫描策略优化到极致。我们平时检测30cm的铝合金缸盖，能稳定检出的气孔尺寸大概0.1mm。要是想看清5微米的钨丝，那工件得缩小到几个毫米。另外，密度分辨率也很重要，有些材料缺陷和基体吸收差异小，细节难辨。记住：分辨率和穿透力永远在打架，你别信厂家给的“通用最优”参数，一定要自带典型工件去现场测！
问：为什么我的CT图像上总有环形伪影，怎么消都消不掉？
答：环形伪影，工业CT人的宿敌。多数情况是探测器响应不一致导致的，尤其是平板探测器，每个像素的增益有微小差异，校准不完全就会产生同心圆环。解决思路：硬件上定期做增益和暗场校准，软件上可以用环状伪影校正算法，但会牺牲一点分辨率。如果环状伪影依然坚挺，那可能是射线硬化效应在作祟——低能射线先被吸收，剩下高能射线导致重建灰度偏移。这时候需要提前用铝板或铜板做物理滤波，或者重建时进行硬化校正。还有一种恶心情况：样品旋转轴晃动，会引入半圆形伪影，那只能检查机械系统了。
实战中那些让人头大的坑
用过工业CT的人都知道，最崩溃的不是扫描慢，是扫完之后图像重建失败，或者出来一坨根本没法分析的伪影。记得有一次扫描一个3D打印的钛合金件，内部支撑结构没清干净，结果射线硬化严重，重建出来的模型内部全是“花生酱”状的灰度模糊区，根本分不清是材料疏松还是支撑残留。后来先用化学清洗彻底去除支撑，再扫就干干净净。所以制样太重要了，样品表面光洁度、内部残余粉末、甚至样品摆放角度都能毁掉一次扫描。还有一个容易被忽略的——振动。我们实验室旁边有台冲压机，只要它一工作，CT图像就糊。后来发现是微振动传到CT平台上，重建时伪像相位错动了。现在我们都挑半夜扫描，血泪教训啊。
另外，三维重建算法选择也是个玄学。FDK算法速度快，但对于大锥角或高度非理想的轨迹，图像边缘会伪影；迭代重建质量好，但慢得令人发指，几百GB投影数据跑一个通宵是常态。我一般建议先快速扫一版看个大概，再用高分辨模式细扫关键区域。对，就像医生先拍个平片，再上CT。效率高多了。
提到工业CT的应用，其实远不止铸件检测。这几年在电子封装、电池极片、复合材料上都大放异彩。我们给客户做过一个失效分析：一根直径2mm的航空紧固件，横向断裂，切片根本找不到原因。用CT一扫，发现在螺纹根部有一个几十微米的疲劳裂纹起始于一个非金属夹杂。没CT的话，这个失效模式永远是个谜。这就是工业CT的魅力——真正让制造业拥有了一双透视眼。
说了这么多，好像都是吐槽和踩坑。但其实，每解决一个伪影问题，每抓出一个隐秘缺陷，那种成就感真是让人上头。工业CT这领域，理论与现实之间横着一片太平洋，教科书能教你的不多，更多是经验堆出来的直觉。如果你正准备添置工业CT，或者刚开始从事这项技术，记住：别信广告，信实测；别嫌麻烦，做好校准；别省时间，制样充分。还有，离冲压机远点儿！
