说实话，第一次打开CATIA的创成式外形设计（GSD）模块，我的内心是拒绝的。满屏的图标，各种线框、曲面、操作命令……简直让人头皮发麻。尤其是刚从SolidWorks转过来那会儿，习惯了那种推推拉拉就能搞定的方式，突然面对CATIA这种层级严谨、逻辑性极强的建模体系，就像突然让一个开自动挡的人去开手动挡赛车——起步就熄火，那是常态。可一旦过了那个坎儿，真香。
为什么工业企业，尤其是航空、汽车这种复杂曲面密集的行业，对CATIA如此死心塌地？恰恰因为它把曲面设计这件事，从“艺术”变成了可以量化的“工程”。但这个过程，不是读几本教材就能懂的，你得摔打过。
GSD还是FSS？选错模块等于自废武功

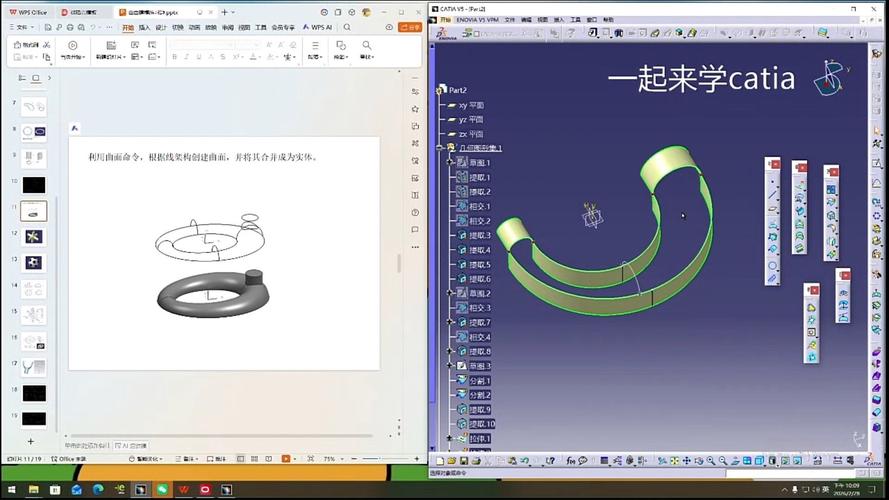

很多新手上来就问：“我想用CATIA做曲面，该用哪个工作台？” 我的回答从来都是：先搞清楚你要干啥。创成式外形设计（Generative Shape Design，简称GSD）和自由曲面（FreeStyle Shaper，简称FSS）完全是两个路子。GSD偏传统CAD思维，基于特征、历史树，讲究线构面，面构体，可控性极强；FSS则更像捏泥巴，拖拽控制点，适合前期概念造型或A面微调。我见过有人在GSD里硬生生用填充曲面去补一个有机形状的坑，补到怀疑人生。也见过有人在FSS里试图构建精确到微米级的配合面，结果自然被工艺部门喷得狗血淋头。选错模块，就是一场灾难。
在这儿必须强刷一波存在感：CATIA V5到今天依然是主力，V6（3DEXPERIENCE平台）虽然宣传协同和云端，但实际工程落地，V5的R版（Release）稳定性依然是王道。别被销售忽悠瘸了。
G2连续？别被软件绿勾骗了

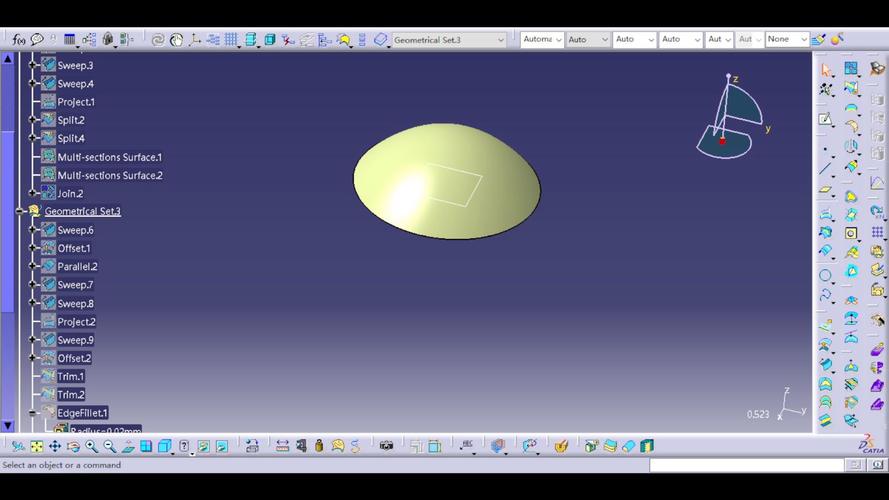

检查曲面连续性，是每个曲面工程师的必修课。CATIA里有几个工具简直就是照妖镜：斑马纹（Isophote Mapping）、曲率梳（Porcupine Curvature）、以及环境反射。我最烦那种看了个绿勾就宣称“曲面完美”的人！G1相切、G2曲率连续、G3流连续，数字上差1，实际模具打出来可能就一条可见的棱线或者光影断开。你必须学会肉眼判读斑马纹——那些扭曲、折断、疏密突变的地方，才是真正的问题点。软件能帮你算，但判断权，永远在人眼。
有一次做一个汽车外后视镜的A面，连接三角区域的过渡曲面，明明接了G2，斑马纹却总在接缝处拐弯。折腾了两天，最后发现是主曲面本身UV流向有问题，导致边界曲率变化率不匀。这种情况，你光靠提升连续性级别根本没用，得回头重构基础大面。那一刻真的想骂脏话，但也正是这种折磨，让你对曲面质量建立条件反射般的敏感。
那么问题来了：
问：CATIA里做曲面，到底先拆面还是先建线？经常做到一半发现拆解逻辑不对，全盘推翻，心态爆炸。
答：这是个经典困境。我的习惯是“三线原则”：先拉出三条决定性的特征线——分模线、主断面控制线、以及与周边件的匹配边界。在此基础上用“填充”或“扫描”糊出一个粗略大面，别急着加厚、缝合。用这个粗面去做断面分析和视觉评估。一旦确认大的分块逻辑合理，再回头精细化线架，重新精确构面。前期粗模花的功夫，其实是在挽救你后期推倒重来的时间。还有一个诀窍：善用“提取”命令从粗面上抓边界，快速生成参考元素，别手动画线，太容易引入误差。
问：CATIA曲面缝合时总是报“拓扑错误”或者“某些面无法缝合”，怎么破？
答：缝合报错，90%是边界间隙超出公差。你可以用“缝合”命令里的“合并距离”先给个稍大值（比如0.1）试探，如果能成功，说明间隙在这个范围内。然后用“连接检查”工具，选择“距离”模式，输入你的实际工程公差（如0.005），让它高亮所有超差点。接着返回曲面编辑，用“边界”命令检查那些高亮区域的边界，通常你会发现某个面的边界有极微小的重复顶点、或是在修剪时残留了内部曲线。解决办法：用“几何集”清理，或者干脆局部重做。千万别用加大公差来蒙混过关，那样会把你后面的偏移、加厚操作全部带翻。
速度与精度：那些让你效率翻倍的偏方
分享几个我个人的邪门技巧：第一，把“指南针”复位当快捷键用。经常干着干着视图就飞了，顺手点击右下角坐标系，视图瞬间回正，不用去菜单里翻。第二，活用“多重提取”和“近接”命令处理碎片化的曲面边界，在修补破面时简直是神器。第三，创建“标准构造元素”（平面、轴线）时，记住CATIA的逻辑是靠引用而非绝对坐标，所以尽量关联已有几何体，避免后续更新时满树飘红。第四，实在复杂的曲面，导出Step回炉再编辑有时候比在历史树上改更省事——别笑，这是无数个加班夜换来的经验。
最后，想学好CATIA曲面，光看视频没用，必须上手啃硬骨头。找一套汽车的CAS数据，从逆向、分块、铺面、到品质评价完整走一遍，比刷一百小时教程都管用。过程中你会经历无数崩溃、顿悟、再崩溃的循环。但某天当你看着屏幕上那流畅完美的斑马纹，心里那声“我*，终于成了”的爽感，绝对值得。
如果你也在坑里，别放弃。这软件虐我千百遍，我待它如初恋——因为它真能做出别家干不了的活儿。
