干了这么多年混合工艺，我最大的感受是什么？——很多工厂买设备跟买白菜似的，只看价格和功率，连物料流动性都不测一下。结果呢？混合不均匀、偏析、起球，一堆废品堆在仓库里，然后转头骂设备商。说实话，这锅不该全由制造厂背，对吧？
工业混合这玩意儿，表面看就是搅一搅，但真正搞过放大工艺的都清楚，它比热力学还玄乎。粉体、液体、膏体，每个体系耍起脾气来，能把你的配方搅得稀巴烂。核心要抓住一个点：混合的本质不是让东西动起来，而是控制动的方式和能量输入。
混合动力学：扩散、对流、剪切，哪碗饭都得吃
别被教科书上那些完美模型骗了！理论上的扩散混合、对流混合、剪切混合，在实际设备里根本分不了那么清。就像煮饺子，你拿勺子在锅里转圈是对流，但热气自己循环就是扩散，而饺子皮被蹭破那就是剪切——搞不好就糊了。

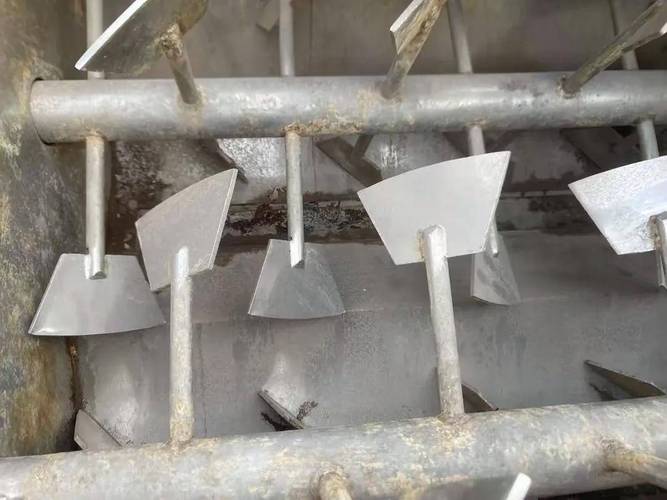

我印象深刻的一回，某饲料厂用双轴桨叶混合机搞预混料，微量添加剂变异系数CV值总是超过10%，工艺员咬定是设备不行，换新机还是老样子。结果我们拆开一看，喷液嘴堵了一半，液态蛋氨酸根本没喷成雾状，全粘在桨叶根部了。这能叫混合？这叫和稀泥！
所以啊，选混合机之前，你得把物料的粒度分布、堆密度、休止角、液固比全摸透。缺一项数据，后面可能补你十倍的成本。✅ 尤其要注意：粒径比如果超过 8:1，常规扩散机构根本镇不住偏析，必须得加剪切或强制对流。
选型三大幻觉：一快遮百丑、一机吃天下、一算就成功
1. 转速至上论：销售最爱忽悠“我们的混合机转速高，一分钟就能混匀”。别信！转速翻倍，离心力会把密度大的颗粒直接甩到筒壁，混合均匀度反而跳水。尤其是对磨蚀性物料，高速就是刀片磨损的催命符。❗
2. 万能机型妄想：有个涂料厂老板非要买静力混合器来混合高粘度腻子，我说这玩意儿连1000cp都难处理，你那是20000cp的膏体，结果他瞪我一眼：“我以前用静态混合器混过彩砂，挺好。”——大哥，彩砂是颗粒流，腻子是黏弹性体，能一样吗？💡 后来果然退货，还怪我推荐不到位。
3. 计算依赖症：搞技术特别容易掉进数值模拟的坑，CFD、DEM跑得花哨，可实际物性参数稍微波动，结果就千差万别。我从来只把模拟当参考，现场试机的小试和中试才是硬道理。就像炒菜，菜谱精确到克也没用，你还得尝咸淡。
说到这里，肯定有人要问——
问：我的粉料混合后总出现偏析，尤其微量成分聚集在顶部或边缘，该怎么解决？
答：这太典型了。偏析八成是粒径差和密度差引起的。首先，检查你的投料顺序：大粒径或低密度原料最后加，可以抑制其上浮。其次，试试用少量液体提前润湿细粉，增重减小密度差。如果还不行，考虑在出料口加一个插板阀，让混合机停转时快速卸料，避免震动分层。还有一个野路子：在混合结束前，扔几个实心橡胶球进去一起转几分钟，能打散团聚的轻质粉块——这招我偷师于水泥厂，效果出奇好。
工艺优化的四种“骚操作”
别被那些正规流程束缚住。工业现场解决问题，有时候就得动点歪脑筋——当然，是建立在物性理解上的歪脑筋。
- 预糊化法：像腻子粉、建材干混砂浆，若存在超细硅灰石，极易飘散分层。不妨取配方中1/3的基料，与硅灰石先高速搅拌至微发热，让细粉粘附在粗粒表面，再投入剩余原料。这等于人工造芯，极大降低粉尘倾向。✅
- 湿度触发：某些高分子材料混合时带静电，粉粒相互排斥越搅越散。往筒壁喷几滴去离子水（千万控制量！），表面电阻一降，成团性立刻改观。不过要立即调整混合时间，否则易结块。我栽过坑，水量过了头整锅浆化，报废了两吨料。
- 时间陷阱：延长混合时间不一定提高均匀度。很多双锥混合机达到平衡状态后，再转下去反而引发偏析。所以必须做时间梯度测试，找到那个CV值最低点——往往只有45到90秒的黄金窗口。
- 振动辅助：对流动性极差的物料，比如含金属陶土的注射料，在混合机外壳上安装一个间歇式气动振击锤，冲击力别太大，能把料仓死角死粉震落就行。这是一个老师傅教我的，他拍着机子说：“这铁疙瘩欠揍！”
另一个让很多化工工程师头疼的问题——
问：高粘度流体混合，比如粘稠的密封胶或润滑脂，选什么类型的混合器最靠谱？
答：看粘度范围和剪切要求。低于5000cp，用锚式或框式搅拌就够了；5000-20000cp，必须上螺带式，双螺带能产生强烈的上下环流，防止挂壁。超过20000cp，螺带也吃力，是时候动用行星式搅拌器或双行星动力混合机了——行星搅拌器自带公转自转，桨叶轨迹覆盖全容积，没有死区。但切记，高粘度物料千万别选高转速，剪切生热太快，热固性物料当场报废。我遇到过一个密封胶厂，把行星搅拌器开到80rpm，结果胶料温度飙到120℃，固化反应提前引发，整锅料成了一坨废橡胶。教训惨痛！
说到底，混合就是看“料”下菜碟
写了这么多，你可能觉得工业混合好复杂。没错，它就是很难！但也正因为难，才让人着迷。每次解决一个混合难题，那种拆盲盒般的痛快感——哦不对，是掌控感，难以形容。❗

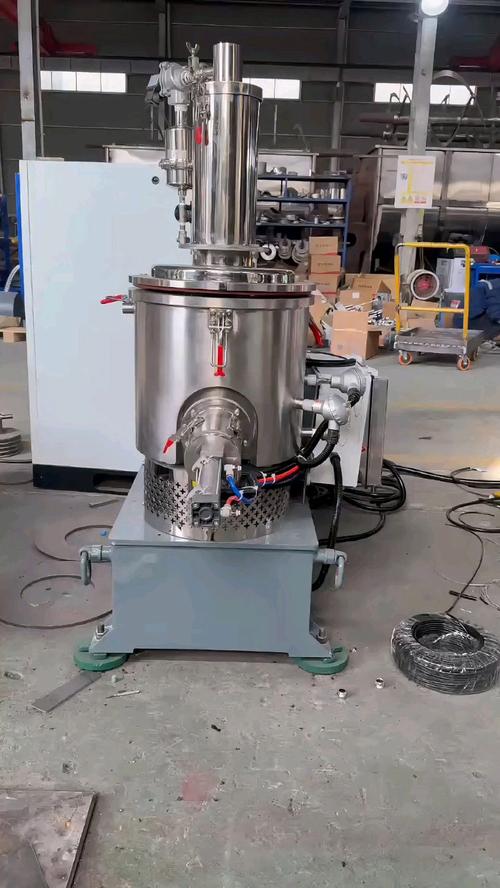

再啰嗦一句：别过度依赖设备说明书。同样的混合机，换一种物料就可能水土不服。掏钱之前，带料去厂家做实验，拍下高速摄像机视频，回来一帧一帧分析运动模式。相信我，这比听销售吹半天牛有用得多。
工业混合，没有捷径。有的只是对物料脾气的深度理解，和一次又一次的试错。希望你的下一锅，安然无恙。
