你有没有遇到过这种情况——生产线上的磁力分选器用着用着就不灵了？上周我去一家矿场，老板抱怨说新买的磁滚筒吸附力根本达不到标称值。说实话，这种情况我见太多了。
很多人以为工业磁铁就是块大吸铁石。大错特错。
永磁还是电磁？选错真要命
先说个颠覆认知的事：在高温环境下，永磁铁可能突然“罢工”。钕铁硼磁铁，磁性最强的永久磁铁之一，但在超过80°C时就开始退磁。而电磁铁呢？只要线圈没烧，磁场始终可控。不过话说回来，电磁铁耗电巨大，一个中型除铁器连续工作一天，电费可能上百块。你还别不信。

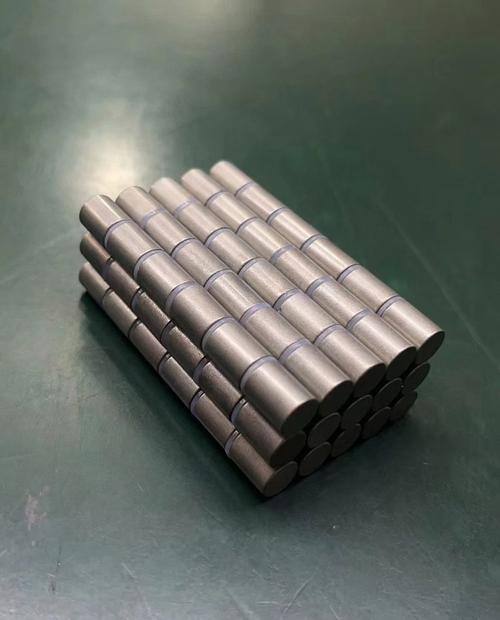

前些年我帮一家陶瓷厂改造磁选机。他们原用永磁棒，160°C浆料走过，半年磁性衰减40%。换了耐高温的钐钴磁铁后，问题解决——但成本翻了三倍。你看，没有最好，只有最合适。
问：那我们车间温度常温，是不是直接用最强磁力的钕铁硼就行？
答：不一定。如果物料是湿的、有腐蚀性，钕铁硼易氧化生锈，磁力再强也白搭。这时候得用铁氧体磁铁，虽然磁力弱些，但耐腐蚀、便宜，更换不心疼。或者给钕铁硼加不锈钢护套，不过要考虑涡流发热问题。
磁路设计：看不见的硬功夫
工业磁铁的灵魂不在材料，在磁路。一块裸磁铁扔进物料堆，吸附深度可能就几厘米。但如果加上导磁轭铁，把磁力线聚集到工作区域——深度能翻倍！我见过最夸张的案例：同样一块磁块，通过哈尔巴赫阵列排列，吸附距离从5mm暴涨到25mm。当然，加工精度要求极高，稍有偏差就大打折扣。
❗ 注意：很多劣质制造商用回收钕铁硼废料烧结磁铁，内部裂纹多，磁路仿真再好也白费。买磁选设备时，别光看高斯表读数——那只是表面磁场，磁场梯度才是决定抓取力的关键。不懂？想想看，一个均匀的强磁场其实对铁颗粒没什么吸引力，必须磁场有变化才有力！
这些坑，我替你踩过了

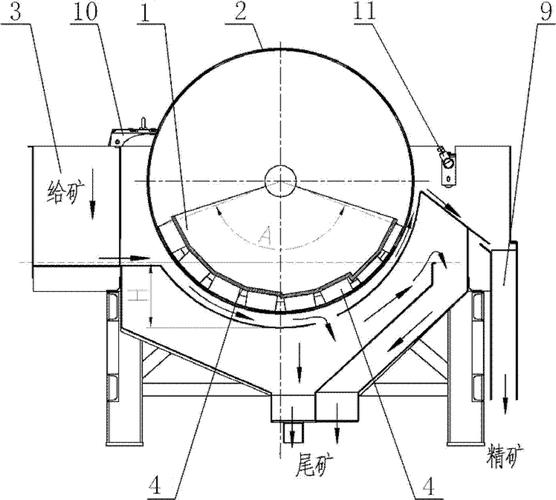

1. 安装磁选机时，角度不对等于白装。我曾设计一个倾斜溜槽磁格栅，角度偏差3度，除铁效率直接掉一半。物理原理很简单：物料流速变化，铁杂质受磁力时间不够。
2. 清理不及时？等着设备报废吧。特别是电磁铁，断电后剩磁可能吸住铁屑，再通电时局部过热，线圈绝缘层烧毁——这种故障维修费用能买半个新磁铁。
3. 振动！很多人忽略外部振动对磁铁的影响。一台振动筛上的永磁体，半年后磁性衰减20%，因为持续机械应力导致了磁畴错动。加装减震垫？这钱不能省。
问：磁铁用久了吸力下降，能充磁恢复吗？
答：可以，但有前提。如果只是磁畴混乱，重新充磁就能恢复九成以上。但如果内部氧化、裂纹，充磁也没用。建议找专业厂家做磁性能检测，包括退磁曲线，别自己瞎折腾。
说到检测，我发现很多厂根本不做定期校验。用久了，磁铁表面吸附的细铁粉形成一层“磁短路”，表面磁场看起来高了，实际穿透力下降。定期用特斯拉计测量不同距离的场强，画衰减曲线，这才是科学态度。
新玩意儿：柔性磁铁与智能控制
最近在展会上看到一种柔性橡胶磁铁，做成薄片贴在传送带背面。这东西磁力不强，但胜在可弯曲，用在薄料层除铁意外好用。还有电磁铁配上变频恒流电源，通过PLC远程调节吸力，处理不同批次物料时开关一按就行，省得人工调气隙。💡
不过真正让我兴奋的是超导磁选。实验室已经能做到5特斯拉以上，背景场强是普通永磁机的几十倍。用在微细粒级矿物提纯，回收率提高十几个点。但这玩意儿需要液氦冷却，工业推广还早。就目前而言，踏实把传统磁选玩明白更实际。
说个教训：去年帮客户调试一条高岭土提纯线，他们迷信进口设备，花大价钱买了台强磁选机。结果磁场强度没问题，但分选腔堵塞严重，因为国外设计不考虑中国原料的粘度。最后我们改了给料方式和冲洗装置才投产。机械工业，永远得结合现场实际。
问：怎么快速判断磁选机性能好坏？
答：最简单的办法，取代表性物料样品，用磁选管做小试验。对比磁性物含量和回收率，比看任何宣传册都管用。如果厂家连试验都不愿意做，趁早换一家。
最后啰嗦一句：工业磁铁不是一锤子买卖。从选型、安装、操作到维护，环环相扣。无论新建产线还是改造老设备，务必把磁场模拟计算纳入前期设计，别等到铁粉超标才想起来抓耳挠腮。
