一、炉型决定命数——箱式、井式、网带，到底该娶哪个回家？

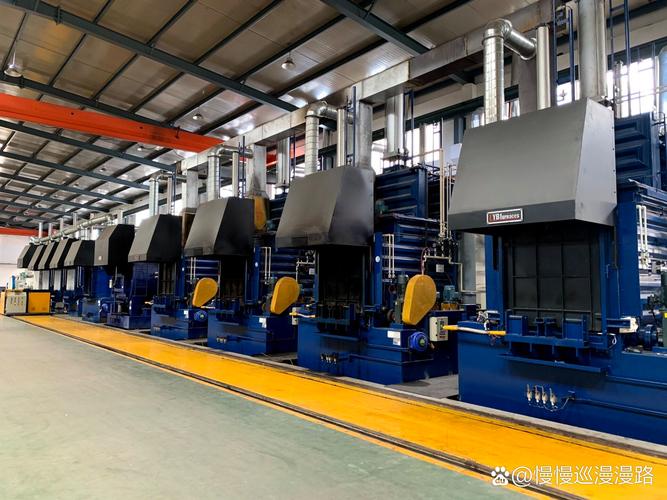

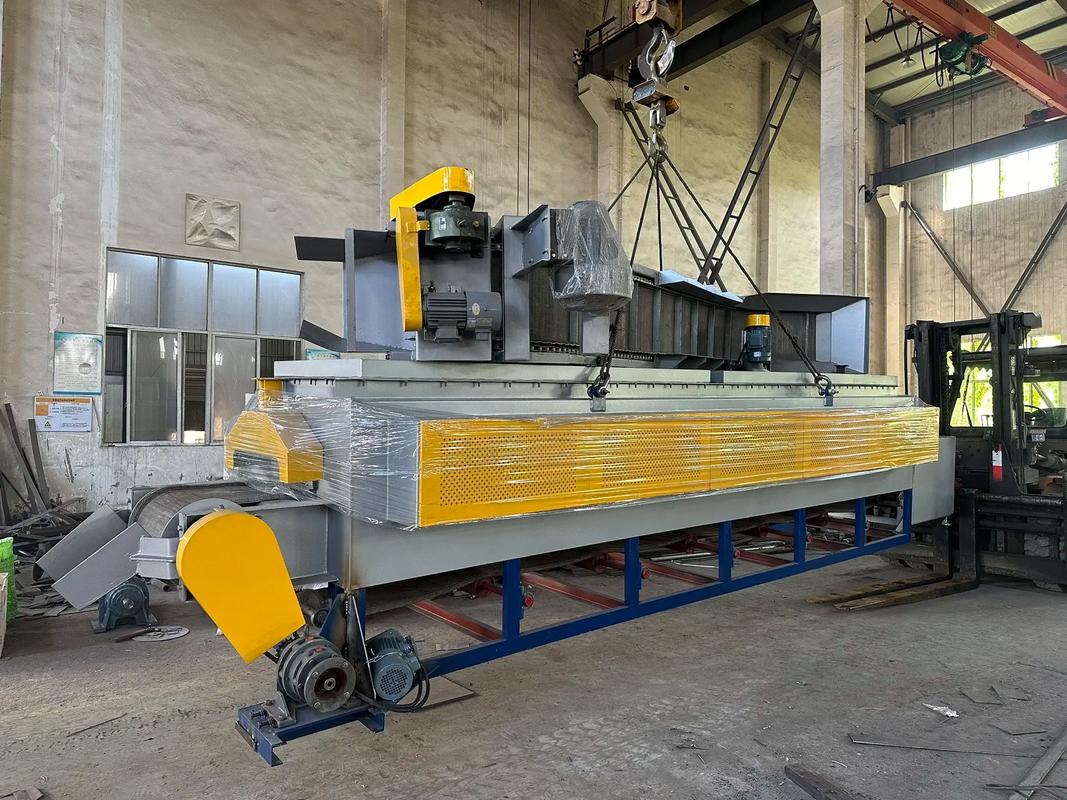

箱式炉最普遍，对吧？但它的温度均匀性，啧啧。我见过有的厂，零件进去前淬硬层深度差0.3mm，出来变成0.8mm，这炉子简直在搞创作！你用箱式电阻炉处理大批量齿轮，如果不装强循环风扇，那炉门口跟深处的温差能差出一个小气候带。 井式炉呢？长轴类零件的亲爹。我们去年接了一批六米长的船用轴，井式炉渗碳——但别忘了，炉盖密封圈是个娇气包，每三个月就得查，否则碳势波动让你淬火后硬度像开盲盒。 网带炉，连续生产的利器，可那网带……一旦变形卡住，整条线停下，老板的脸比淬火油还黑。💡
二、温控系统：炉子的魂，也在那根热电偶上

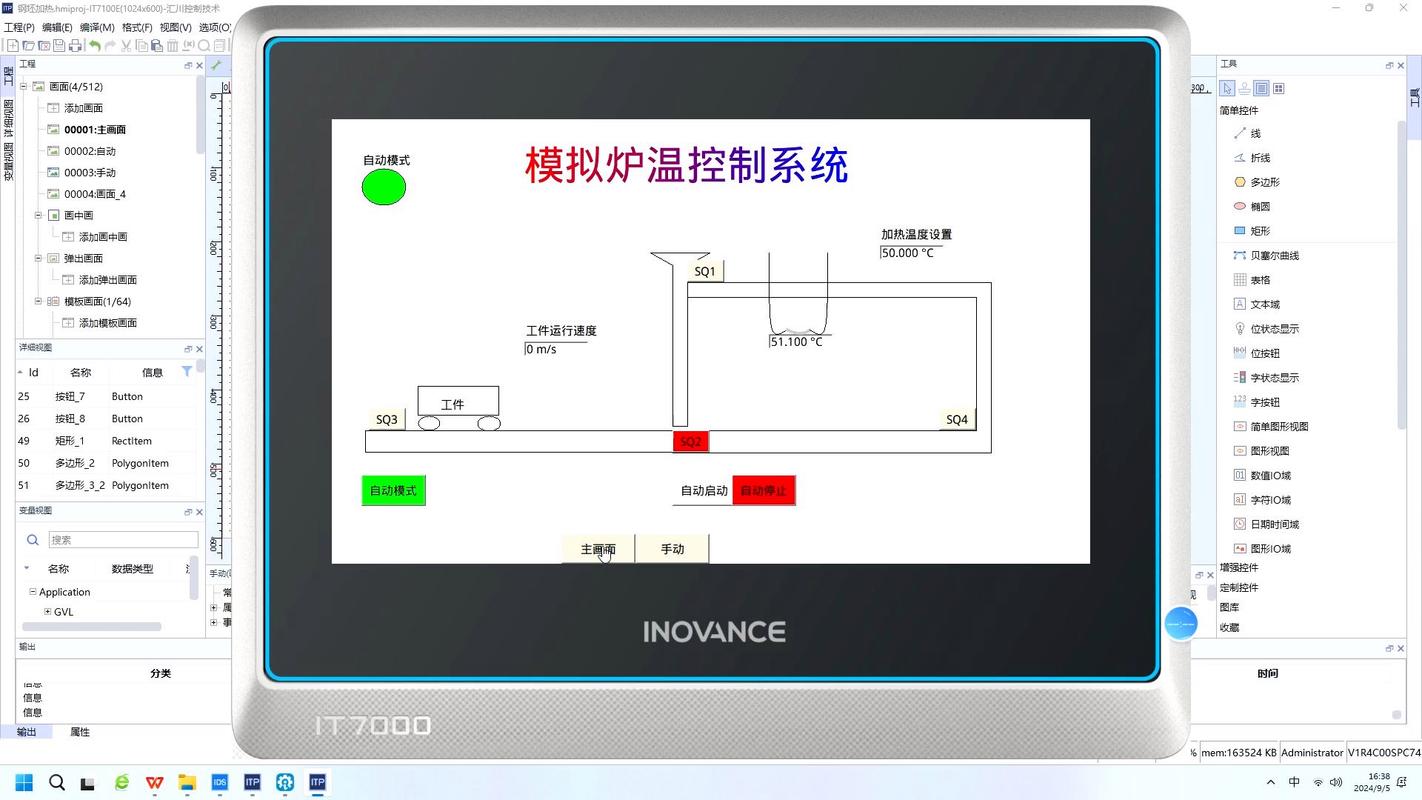

问：为什么我设定860℃，实际零件总是不对？ 答：先查热电偶的位置！很多炉子出厂时装在炉壁，离加热元件近，读出来的温度是假象。真正的工作区温度可能低10-20℃。我个人的习惯——必在有效加热区内自己加一支校验偶，用测温环定期校准。别信那数显表，它只是个演员。 PID参数整定也是个深坑。厂家默认的参数多数偏保守，升温慢得让你想睡一觉。可你自己瞎调又容易超调，炉丝一会儿红一会儿黑，寿命大减。我摸索出的窍门：在保温段前加一个“软化”台阶，比如到750℃时保持20分钟，让整个炉膛热透，再冲860℃，温度曲线平滑得像缎子。
三、日常维护——只有炉子不坏，你才像个工程师
四、能效与环保——说多了都是泪，但钱得省
热处理电耗能占生产成本30%以上，你信不信？尤其老旧炉子，炉衬蓄热大，升温阶段简直在烧钱。现在搞陶瓷纤维全纤维炉衬，蓄热量能降一半，但改造成本也不低。我的折中办法：大修时局部更换，只在受冲刷厉害的炉墙、炉顶用全纤维，其它部位用轻质砖，性价比还行。 废气治理更头疼。渗碳炉滴甲醇，味道呛人，环保一查一个准。上了废气燃烧装置吧，又得小心回火。我们用的是带水封的阻火器，每周检查水位，比防贼还勤。 问：有没有既能满足环保又能降本的办法？ 答：说白了，工艺优化才是根本。比如渗碳层深要求1.2mm，你实际干到1.4mm，多出的20%全是浪费的渗碳气和时间。精确控制碳势，用氧探头加CO分析仪联控，能省不少。另外，多用炉上推的氮-甲醇气氛，比纯甲醇裂解气安全且成本低，只是初期投入大些。
