那天车间的小王急吼吼跑过来：“师傅，3号轧机又停了，轴承烫得冒烟，黄油都流成黑汤了！”我过去一瞅，心里咯噔一下——上周刚加的润滑脂，用的还是某大牌的高温脂，照理不该啊。拆开一看，轴承滚道全是麻点，润滑脂已经结焦硬化，抠都抠不下来。说实话，这种场景我见太多回了。润滑脂这东西，说它简单吧，不就是往里一塞？可真要较起真来，里面的门道能让你怀疑人生。
很多人对润滑脂的理解还停留在“黄黏膏”阶段，觉得越黏稠越耐用，颜色越黄品质越好。纯粹是误区！我早些年也这么认为，结果一台几十万的减速机愣是因为用了高粘度的脂，启动扭矩太大，电机过载烧了。往事不堪回首……
所以今天我想聊聊润滑脂选型中那些反直觉的坑。不整虚的，全是真金白银换来的教训。
稠度对了，寿命翻倍——但90%的人搞反了

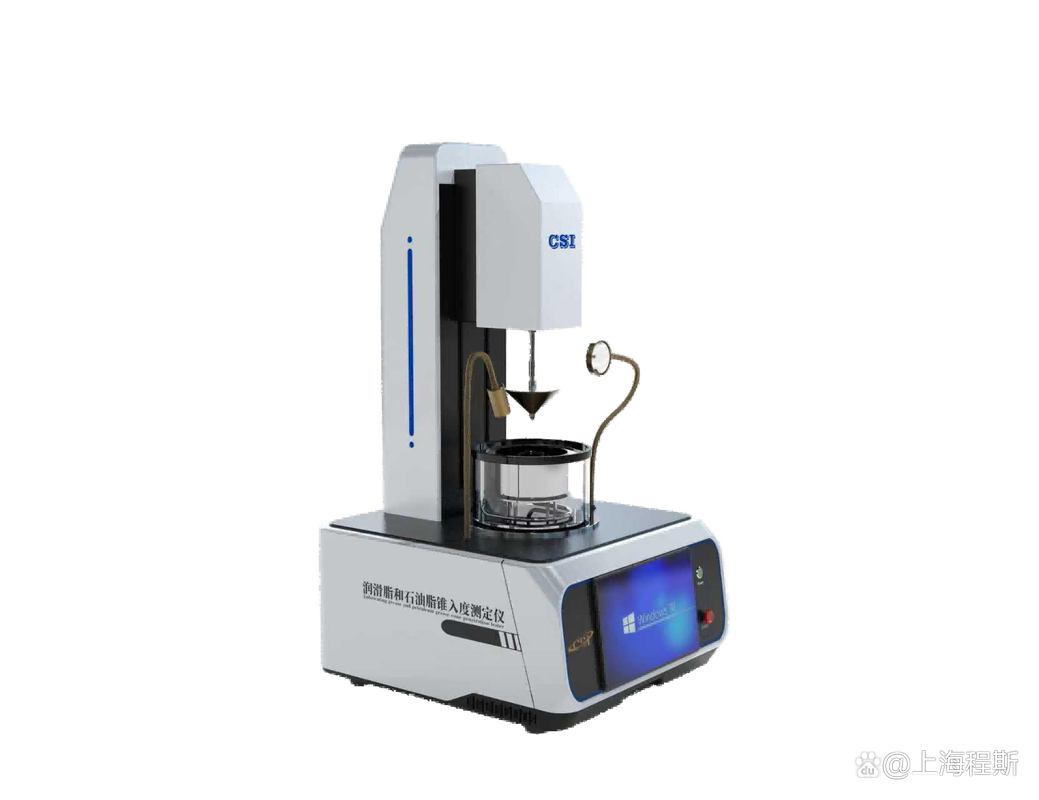

润滑脂的核心指标之一是锥入度，说白了就是软硬度。国家标准分000到6号，数字越大越硬。常见的3号脂硬邦邦，2号软一些。很多人想当然：怕流失嘛，用硬的！可实际上呢？恰恰相反。对于多数滚动轴承，尤其是高速轻载的，用2号甚至1号反而更安全。为什么？硬的脂搅动阻力大，温升快，易形成沟槽效应——脂被挤到两边，中间缺油，轴承直接干磨。我就问，你摸过刚停机的电机端盖吗？烫手！那就是稠度选高了。
选稠度有个笨但准的方法：看工况速度和载荷。高速低载（比如电机轴承），1号或2号；重载低速（比如矿山破碎机），2号或3号；超大冲击载荷，甚至要用00号这样的半流体脂，靠集中润滑系统往里打。千万别凭手感，那种“手指捻一捻就定方案”的土办法，早该扫进垃圾堆了。❗
基础油粘度——被忽略的致命细节
刚说了稠度，现在说一个更隐蔽的、连很多老工程师都会搞错的概念：基础油粘度。润滑脂里80%以上是基础油，真正起润滑作用的也是它。皂基只是载体。而基础油的粘度，直接决定了油膜强度。可惜，多数人只看脂的牌号（什么NLGI 2号），不看它的基础油粘度。同样都是2号锂基脂，一款基础油40℃粘度为100cSt，另一款可能高达460cSt，表现天差地别。用在高温、重载、低速的轴承上，假如你选了个低粘度的，油膜根本建立不起来，直接金属碰金属，妥妥的擦伤。反过来，低温环境下用高粘度，启动困难不说，脂都流不进滚动体，干瞪眼。
那怎么选？参考设备厂家推荐的基础上，用KF因子（速度因子）来估算所需基础油粘度。公式不复杂，但得查图表。不想算？也行，记住大原则：高速轻载选低粘度，低速重载选高粘度；工作温度高，粘度也要相应提高。还有个偏方：如果旧脂放出来后变得稀里光当，跟酱油似的，说明基础油被剪切变稀了，赶紧换更高粘度的货。💡
别再问“哪种润滑脂最好”了，这个问题本身就有毒
问：润滑脂是不是越贵越好？答：当然不是。我见过把顶级全氟聚醚脂（一公斤上千块）塞进普通水泵轴承的，结果呢？泵房温度根本不高，全氟脂发挥不出优势，反而因为稠度不对导致轴承发热，三个月就挂了。客户还抱怨“死贵还不好用”，冤不冤？
问：那怎么判断一款脂适不适合我的设备？答：先看工况四大件：温度、速度、载荷、环境（水、尘、化学品）。高温？（>120℃）那就得找滴点高、抗氧化好的脂，考虑复合锂、聚脲或全氟聚醚。有水冲淋？选抗水性强的钙基或复合铝基，锂基也不是不行，但要加抗水添加剂。粉尘大？用密封性好、含石墨或二硫化钼的脂，形成干膜挡住颗粒。速度？前面说了，锥入度和基础油粘度都要匹配。然后看加脂方式，手工涂抹、脂枪注入还是集中分配，稠度要跟着变。最后再看成本，全寿命密封轴承可能值得上高价脂，因为换脂人工贵；经常补脂的，用性价比高的稳当。
问：不同品牌、不同类型的润滑脂能混用吗？答：绝对不能！ 特别是不同皂基的混在一起，会发生结构崩溃，变成一滩稀泥，或者变成硬块。我遇到一次混脂事故，锂基脂混入钙基脂，结果整个轴承箱里的脂像豆腐渣一样，拆开那刻心都凉了。如果迫不得已要换型号，务必把旧脂彻底清理干净，用新脂冲洗几遍，或者选兼容性经过验证的产品。有些大厂会提供兼容性表格，记得提前查。

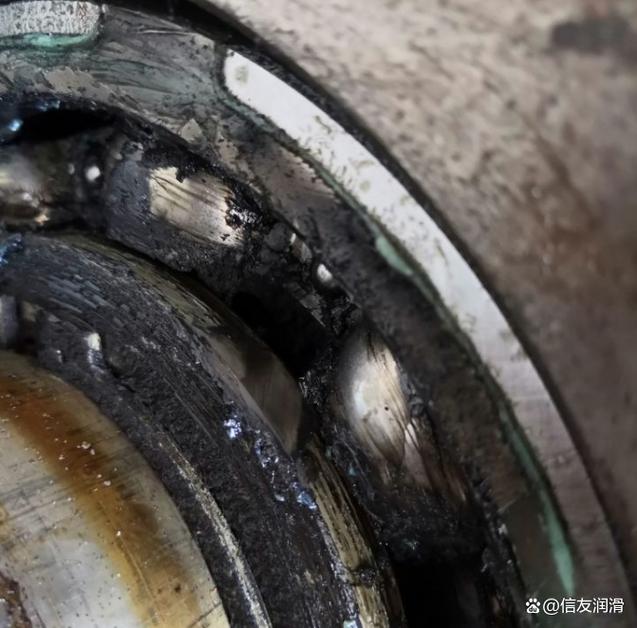

问：润滑脂加越多越保险，对吗？答：大错特错！这是最常见的误区。轴承润滑脂填充量一般推荐占内部空间的30%~50%，高速的甚至只到20%。加满了，搅动阻力剧增，温度飙升，脂反而快速氧化失效。那个轧机事故就是这样，操作工觉得“多加没错”，硬打进去满满一腔，结果……哎，说多了都是泪。✅正确做法：低速轴承可填50%~70%，高速轴承一定要留足空间散热。如果不确定，参考设备手册，或者用“听音法”：加脂时用听棒抵住轴承座，听到“刷刷”的轻微搅动声马上停，一出现“咕噜”声就过量了。
说到底，润滑脂选型是个精细活，需要你根据具体工况多维度权衡。别信“万能脂”这种鬼话，也没有什么一劳永逸的方案。你得亲自去测算、去试验、去跟踪失效样本。每台设备都有自己的脾气，摸透了，它就听话；摸不透，它分分钟让你停产赔款。
所以，下次库房再提申购单时，别光写“黄油”俩字了。多写几个参数：NLGI等级、基础油粘度、皂基类型、使用温度范围……让采购的同事也学学，免得买回来一堆废铁。毕竟设备不坑你，坑你的是你的粗心。
