2026-06-10 13:04:08 作者：网编
分类：文章
说实话，搞了这么多年工业清洗，超声波设备真是个让人又爱又恨的东西。爱它是因为效率高，复杂工件角落都能掏干净；恨呢——一大半用户其实没把它用对。不是洗不干净，就是把零件表面洗出麻点，甚至振裂。最近一个客户，新买的设备，洗铝件，结果一批全成了麻子脸，找我哭诉。我过去一看，得，功率密度调太高了，还没用对清洗剂。这类事情太多了。所以今天干脆摊开聊聊，超声波清洗那些容易踩的坑，以及我的一些野路子心得。
误区一：频率越高，洗得越干净？
很多人选设备，上来就问：多少频率？40kHz还是80kHz？好像数值越大技术越牛。其实完全不是那么回事。频率确实影响空化效应——低频（比如20-30kHz）产生的气泡大，崩塌能量强，适合去重油、除锈，但冲击也大，精细表面扛不住。高频（60-80kHz甚至百kHz以上）气泡小，能量柔和，能钻进微小缝隙，适合精密件、光学玻璃、半导体。但如果你拿80kHz去洗带厚润滑油的齿轮，那真是急死人，半天没动静。所以选频率要看你洗什么。简单说：重垢低频，精密高频，别被数字绑架。
问：那我统一买个高频的，慢慢洗不行吗？时间久点总行吧？
答：时间久？你以为空化是无限有效的？气泡在固定频率下产生，高频能量小，有些顽固污垢根本轰不下来，泡一天也没用。反而浪费电。而且长时间轰击，精密件也可能疲劳。听我一句劝，匹配合适频率是性价比最高的选择。
工业超声波清洗机空化效应示意图
清洗剂：水加洗洁精行不行？
清洗剂：水加洗洁精行不行？
又来一个典型问题。很多老板为了省钱，自己配：洗洁精+水，甚至纯水。结果洗完后零件发白，或者有残留斑点。为什么？因为超声波清洗的空化效应需要合适的液体物理性质，比如表面张力、粘度。家用洗洁精泡沫多，会缓冲空化气泡的生成，大大降低清洗力——气泡都被泡沫吸收了。专用清洗剂是低泡的，还要考虑防锈、漂洗性。有一次我试过某品牌的专用清洗剂，去油效果惊为天人，但价格也肉疼。不过算下来比报废零件划算多了。还有温度：有些清洗剂需要50-60℃最好，太高挥发快，太低表面活性差。这些细节往往决定成败。
问：那用水基还是溶剂型？哪个更安全？
答：看需求。水基环保，成本低，但精密电子件怕残留离子，可能就要用溶剂型，比如碳氢清洗剂。但溶剂型要注意防火防爆，设备得是防爆设计。没有绝对好坏，只有合适。
被忽视的“后处理”与设备维护
清洗完就完事了？错。很多人没重视漂洗和干燥。超声波清洗后，零件表面残留着含污的清洗液，如果不及时漂洗，干燥后就留下水渍或污斑。尤其是需要电镀、喷涂的零件，就是灾难。所以工艺链要完整：清洗-漂洗-干燥。我见过最夸张的，洗完直接晾干，结果锈得更快。另外，设备本身也要保养。换能器是核心，时间久了会衰减，清洗力下降，得定期测振板。还有清洗液要及时更换，别等到黑得像墨汁还舍不得。这些看似琐碎，却是保持清洗效果的关键。

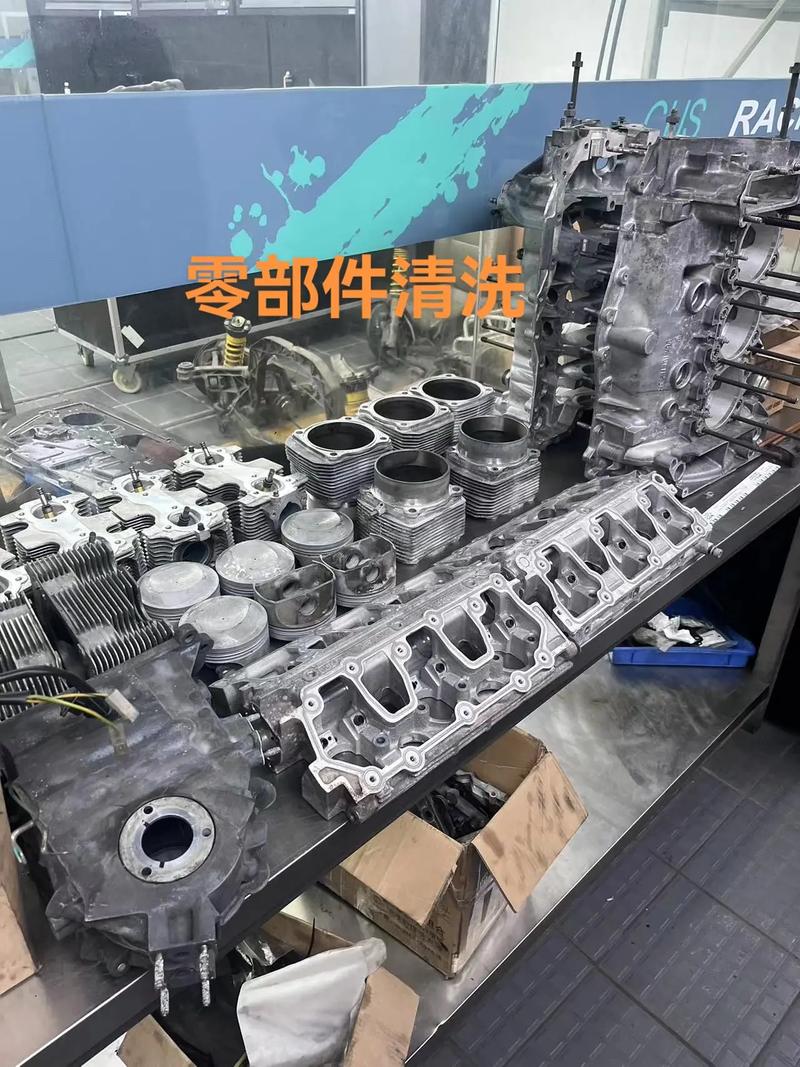

超声波清洗前后零件表面对比图
说到底，超声波清洗是个系统工程。频率、功率密度、清洗剂、温度、时间、摆放方式，每个变量都影响结果。我常跟徒弟说，别指望厂家给你一套万能参数，得自己实验。搞个挂片测试，多试几次，摸透自己零件的脾性。有时候一个小小的调整——比如工件筐旋转角度——就能让死角变成活角。
好了，今天先聊这么多。回头有空再说说超声波去毛刺和除垢那些事儿。有疑问尽管留言，虽然不一定马上回，但看到了一定叨叨几句。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：超声波清洗的“坑”与“道”：10年老师傅的实战总结
文章链接：https://www.zystgy.cn/a/52577
