说起来你可能不信，我当年刚进车间，师傅把一张图纸拍在桌上，指着上面φ50H7/f6问：”小子，知道这啥意思不？”——我整个人是懵的。学校里学过，但真到现场，脑袋一片空白。后来才明白，这串小字就是工业标准最赤裸的体现，是机械设计的命门。没有它，再好的设备也装不到一块儿。
一张图纸的尊严
19世纪之前，零件都靠钳工手工配作，螺纹自己铰，孔自己研，累死累活还互不通用。直到惠特沃斯提出第一份螺纹标准，互换性才从梦想走向现实。说真的，工业标准存在的意义，不是给你添堵，而是让东莞的螺丝能拧进斯图加特的螺母里。公差与配合，就是这个体系里最精密、最容易被误解的那一环。
你见过装配线上工人抡着锤子硬砸轴承吗？我见过。原因很简单——图纸上标了个H7/p6，但加工出来实际成了m6，过盈量大了0.02mm，整个轴承座变形，寿命直接腰斩。那刺耳的金属撞击声，至今想起来脑仁都疼。

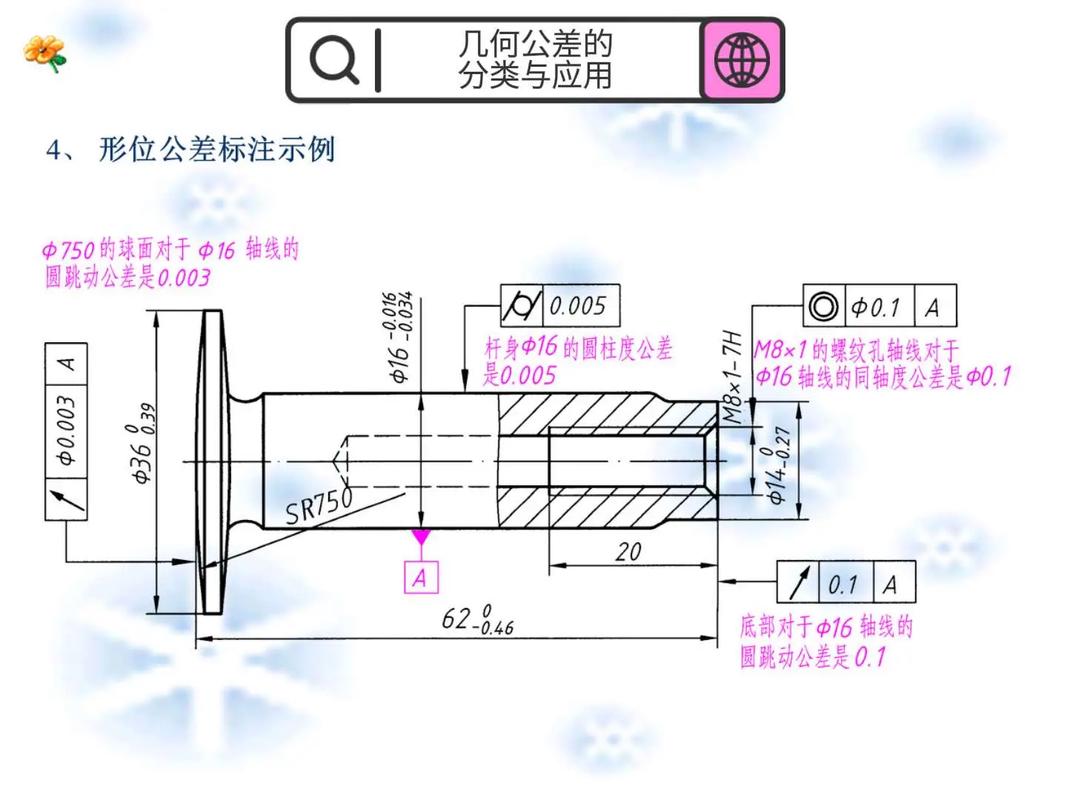

机械图纸公差标注示例
基孔制还是基轴制？一个老生常谈的送命题
刚入行的年轻工程师总爱问，凭什么优先基孔制？答案扎心——因为孔加工比轴难。铰刀、镗刀、拉刀，每种规格都是真金白银，而轴只需要调调外圆磨床，换个尺寸也就是多走几刀的事。所以干脆把孔的公差带固定下来，让轴去”迁就”孔。这就是基孔制（H代表基准孔下偏差为零），大多数时候都用它，省钱省事。
不过话说回来，基轴制也不是摆设。碰到冷拔光轴、标准轴这类现成件，或者同一根轴上要装好几个不同配合的零件时，基轴制（h基准轴）能避免阶梯轴设计，反而更聪明。我见过最离谱的设计：一根传动轴上开了三个键槽，每个配合还不一样，最后改用基轴制，轴径统一，零件内孔微调，装配效率提升一倍。💡
问：间隙配合、过渡配合、过盈配合，到底怎么选？有没有一劳永逸的口诀？
答：想得美！不过可以这么记——间隙配合就是”晃荡”，零件能相对运动，比如滑动轴承（H7/f7）；过盈配合是”死磕”，压进去就甭想分开，像火车轮箍（H7/u6）；过渡配合最暧昧，可能间隙也可能过盈，定位销常用（H7/k6）。关键看功能要求和材料特性。比如钢件过盈0.01mm/mm，铝件就得翻倍，因为膨胀系数不同。别死记硬背，理解原理才重要。✅
公差等级不是越高越好，IT01很贵的好吗
有次审图，看到一个年轻小伙儿把全图纸标了IT5，我当时就乐了——这是准备卖房造零件？标准公差等级从IT01到IT18，数字越小越精密，成本成指数上升。IT7是”万能等级”，普通车铣磨就能达到；IT5就得研磨、珩磨，设备、刀具、环境全得升级。

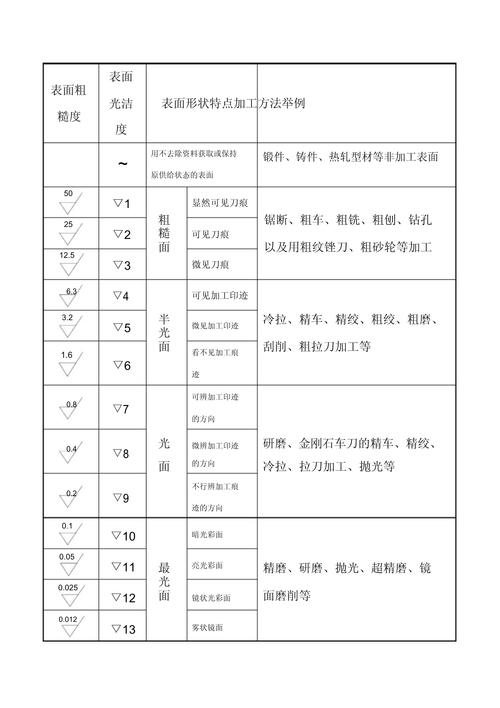

加工车间公差等级与粗糙度对比
很多工程师迷信”精密”，觉得公差越紧越显水平。错！大错特错。工业标准的精髓在经济精度——满足功能的前提下，尽可能放宽。比如农机设备，动辄IT9、IT10，照样跑得欢；而航空发动机叶片，IT4都嫌糙。把合适的公差给合适的场合，才是真本事。❗
问：常听说”基本偏差”，比如H、f、k，这字母到底怎么记？每次查表头大。
答：哈哈，头大就对了。我也记不全，但有个歪招：H是基准孔，小写是基准轴；离H越远，间隙或过盈越大。比如a~h是间隙，js~n是过渡，p~zc是过盈。字母排序沿着配合松紧变化。实在不行，把常用配合做成贴纸粘显示器边上，看多了自然记住。现在手机APP也能查，别死磕。😏
那些年我们踩过的坑，都是真金白银
曾经有个项目，轴承座图纸标了∮100H7，设计者想着间隙配合，结果加工出来内孔偏下差，轴偏偏走上差，装配时硬压进去，运行三个月胶合烧死。拆开一看滚动体都磨成粉了。追究起来，图纸上只有公差带代号，没有标注具体偏差，车间也不查标准公差数值表，全凭经验。最后扯皮，设计说车间没按标准加工，车间说设计没给明确数值。
这事儿给我教训极深——工业标准不是墙上的挂图，是刻进流程里的纪律。从那以后，我要求所有图纸必须在代号旁标注上下偏差数字，哪怕是H7也要写成∮100H7(+0.035/0)，多写几个字能省几万块损失。
还有一次，供应链搞了一批发动机连杆，内孔配合要求∮16H6，结果供应商用了基轴制反过来理解，做得一塌糊涂。沟通时才发现对方根本没有配合制度概念。这就是标准的普及问题。你懂，上下游不懂，等于零。🚩
问：我们小厂根本用不到精密配合，是不是不用管这些标准？
答：恰恰相反。越是小厂越要恪守标准，因为你的容错空间更小。大厂做错一批可能只是九牛一毛，小厂直接破产。而且，标准提供了通用语言，你标一个∮20H8/f7，全世界都能看懂，不用画一堆示意图说明。万一将来要外协或出口呢？现在开始规范，绝对不亏。💡
说到底，公差与配合是工业标准的微观世界，它把”差不多”变成了”刚刚好”。每次看到质检员对着三坐标测量机点头，或者听装配线传来轻巧的”咔嗒”一声，我就觉得，这些冷冰冰的数字里藏着制造之美。
