说实话，我第一次见到浸塑件，是在一个生锈的自行车筐上。那层花花绿绿的塑料皮，起泡，脱落，丑得令人发指。我当时就想：这工艺，八成是糊弄鬼的。后来，等我真入了行，才发现——我错得离谱。
浸塑，远比你想象的硬核。它不是什么边缘技术，相反，在耐腐蚀、绝缘、装饰性涂层领域，它扎根极深。五金货架、医疗器材、汽车线束、乃至军工器件……浸塑涂层的影子无处不在。但奇怪的是，网上的资料要么太浅，要么就是抄来抄去的设备说明书。所以，今天咱就聊点实在的，把那些书本上不写、老师傅不爱说的东西，摊开了讲。
浸塑工艺的真面目：不是“浸一下”那么简单
外行看图，以为浸塑就是烧热了往粉里一戳。真要这么简单，品控工程师都得失业。完整的浸塑工艺链，至少包括前处理、预热、浸渍、塑化、冷却五大环节。哪一环掉链子，都可能让你在质检室暴跳如雷。
前处理要彻底除油除锈，不然附着力就是空谈。预热温度呢？这玩意儿像玄学——PE粉末通常180～250℃，PVC糊树脂则低不少，但具体还得看工件壁厚和材质。浸渍时间、提出速度、甚至粉末的流化状态，都能影响最终涂层。我曾经为了一圈浸塑涂层的橘皮缺陷，调了整整三天参数，最后发现根源竟是粉末受潮。那一刻，我真想砸了湿度计。
这里有个常见的误区：很多人以为浸塑只能做很厚的涂层。其实通过调整预热温度和浸渍时间，完全可以做到0.15mm以下的薄膜。只不过，越薄越考验手感——靠的是直觉，是经验，不是屏幕上的数字。这也是为什么好的浸塑师傅难找。
设备选型：别被供应商忽悠了

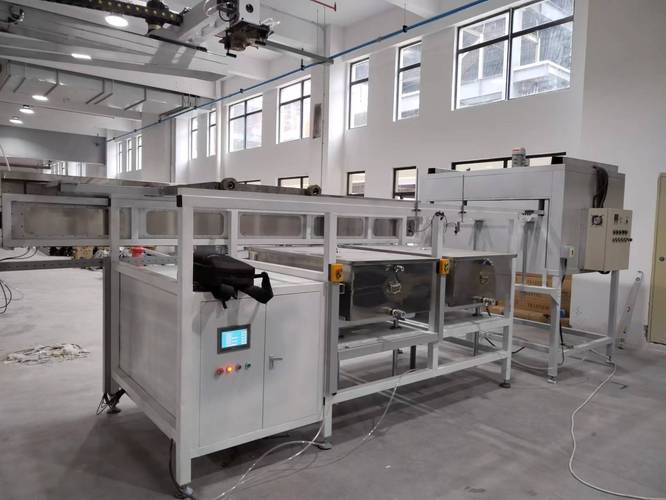

浸塑设备的水很深。一台半自动浸塑机，报价从三万到三十万都有。差别在哪？加热系统的均匀性、槽体的流化效果、还有控制系统的精细度。很多厂家拿个烘箱改造一下就敢叫浸塑机，结果工件一加热就上中下三层温差，涂层厚薄不均到让你怀疑人生。
我强烈建议，你先想清楚要做什么件。小批量、多品种？那就老老实实上人工浸塑线，灵活。大批量、单一工件？自动浸塑线能帮你省人工，但维护成本也不低。另外，流化槽的透气板、振动装置这些细节，直接决定了粉末流化质量——✅ 千万别在这上面省钱。还有粉末回收系统，环保查得严，没个高效回收装置，你连厂门都开不了。
常见缺陷与破解之道：血泪教训汇编
浸塑件最常见的毛病，我掰指头数数：针孔、橘皮、剥落、变色、厚度不均。每一个都能让交货延期。
问：为什么浸塑层会有针孔？
答：多半是预热温度过高，粉末瞬间熔融后挥发物来不及逸出；或者粉末本身受潮、含杂质。还有一种情况，你工件脱模太快，气泡被“锁”在涂层里了——别问我怎么知道的，都是泪。解决？先烘粉，再降预热度，最后检查流化气压。
问：浸塑和喷塑到底有什么区别？我该用哪个？
答：浸塑是工件整个沉浸到流化粉末中，涂层覆盖全面，无死角，特别适合形状复杂的工件，但膜厚控制相对粗放。喷塑是静电喷涂，粉末在电场下吸附，更省粉，膜厚均匀，但深孔、凹槽内壁往往打不进去。选哪个？如果工件有深腔，果断浸塑；如果对外观平整度要求极高，喷塑更稳妥。当然，还有个折中——涂装前用预热喷塑，也能改善附着力，那是另一个话题了。
浸塑的未来：不仅仅是防腐
这些年，功能性的浸塑涂层发展很快。比如浸塑尼龙，耐磨自润滑，用在齿轮、轴承上；浸塑聚氨酯，弹性极佳，用在冲击件上。还有导电浸塑、阻燃浸塑……应用边界一直在拓展。💡 我最近接触到一个项目，用浸塑工艺给无人机结构件做电磁屏蔽，效果出奇地好。
不过话说回来，工艺再花哨，地基不稳也白搭。我见过太多新入行的，一上来就追热词，却连基础流化原理都没搞懂。真的，先把预热曲线吃透，比什么都强。
这篇文章不会给你标准答案，因为浸塑的魅力，恰恰在于它的不确定性和手艺感。但希望我踩过的坑，能帮你少走几步弯路。共勉。
