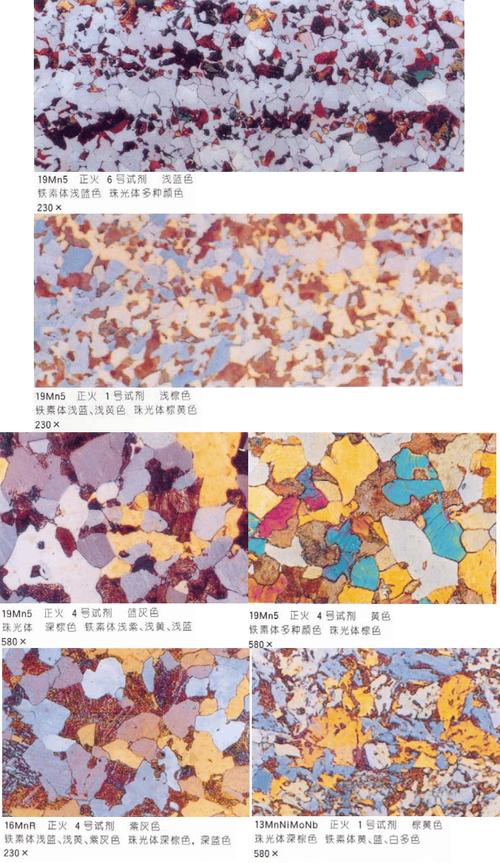

去年在慕尼黑环博会，我看到一家德国公司展示的再生铝锭。密度、延展性数据摆在面前——说实话，和电解原铝几乎没差。我当时有点愣神。干了二十年机械加工，一直对“废料回炉”有种本能的不信任。结果人家用扫描电镜照片啪啪打脸。晶界规整得不像话。
回来我就开始琢磨。再生材料这事儿，我们是不是想简单了？
成本陷阱：算大账才算得清
很多老板张口就是“再生料便宜”。便宜是真便宜，但隐性成本能把人埋了。我见过一家注塑厂，换了再生PP，单价下降30%，结果批次间的熔融指数波动大到离谱。模具结垢速度翻倍，停机清理的时间比生产还长。最后客户退货赔的钱，够买三年新料。❗教训深刻。
不过话说回来，这能怪材料吗？材料本身是哑巴，它不会告诉你它上辈子是什么。问题出在供应链管控。你得知道这批再生聚碳酸酯是从汽车灯罩回收的，还是矿泉水桶回收的——完全两个物种。现在有光谱分选、AI视觉分拣线，分纯度能做到99.5%以上。前提是你舍得投这个前处理设备。对吧，又绕回钱上了。
我前阵子给一家风电叶片厂做产线优化，他们用再生玻纤增强尼龙。开始也交学费。后来自己建了回收料预处理车间，破碎、清洗、改性一条龙。现在每吨成本比外购新料低40%，而且——注意这个而且——碳足迹数据漂亮得吓人，直接拿下欧洲订单。这就是算大账。
性能博弈：为什么高端制造开始拥抱垃圾
说个反直觉的事。某些场景下，再生料性能反而更稳定。比如再生聚酯，经过两次热历史，结晶度反而提上去了，尺寸稳定性比原生料好。◀ 不信可以去做DSC测试。当然这限于特定品类。金属方面更是，再生钢的电炉短流程工艺，元素调控反而比长流程纯氧顶吹更灵活——因为原料是废钢，你想加什么合金配什么成分，自由度极高。
但坑在什么地方？杂质！铜在钢里，哪怕0.1%就能让热脆性剧增。所以废钢分选不是开玩笑的，涡电流、X射线荧光、激光诱导击穿光谱……十八般兵器都得招呼上。你看，又回到技术投入了。所以我说再生材料不是便宜货，是高技术密集型产业。谁再跟我说“收破烂的”，我跟谁急。
问：再生材料的疲劳寿命到底行不行？我做的结构件对耐久性要求极高。
答：这是个好问题，问到了骨子里。如果是再生铝合金，关键看夹杂物含量。新国标GB/T 38472对再生铸造铝合金的针孔度、含气量都有死线。正规渠道出来的、经过精炼净化的再生铝，疲劳极限可以做到原铝的95%以上。但如果你图便宜买地摊货……自求多福。我见过用废易拉罐回收的再生铝做摩托车轮毂，三万公里轮辐裂了——不是材料不行，是人不行。所以选择供应商要看他有没有真空除气、在线测氢这些实打实的设备。✅ 一定要看现场。
还有个容易被忽略的点：应力腐蚀不开裂敏感性。再生黄铜因为含有微量铅、锡，有时候耐脱锌腐蚀反而更好。但你别指望厂家主动告诉你，得自己查文献、做盐雾试验。行业里太多靠经验忽悠的，数据不会骗人。
标准迷雾：如果没有路标就走成路
现在最头疼的是什么？标准打架。再生塑料，GB、ISO、ASTM各有各的测试方法。同一种rPET，按国标是优级，按ISO可能就掉到合格。出口企业被坑得哭爹喊娘。欧盟还有REACH、RoHS卡脖子，再生料里的受限物质声明能把人逼疯。
问：我们公司想用再生料，但客户审核过不了环保认证，怎么办？
答：这事我陪跑过好几家。首先，别自己闷头搞。找有资质的第三方做LCA（全生命周期评价），数据摆出来。再生料的碳减排数据本身就是通行证。然后主动去做GRS（全球回收标准）认证，虽然流程折磨人，拿到证书客户立马闭嘴。我还遇到过一个极端案例：下游车企死活不信再生PA的长期热老化性能。我们直接切了试片，送SGS做150℃、1000小时热氧老化，拉伸强度保留率做到92%，比他们用的新料还高三个点。数据甩脸上，比任何解释都管用。💡 记住，在工业领域，感人不值钱，证据值钱。
标准缺失的地方，正好是跑马圈地的地方。现在国内再生材料标准体系还在搭，不少细分领域还是空白。积极参与团标、行标起草，把企业内控标准推成行业规范，这比广告投放管用十倍。我见过一家做再生碳纤维的小厂，硬是靠着联合高校发论文、主导出台省标，五年内拿了三家主机厂的免检资质。这就是格局。
最后聊点虚的，也是实打实的。再生材料背后是资源主权。咱们缺铜少铝多稀土，废钢废铜就是城市矿山。未来十年，谁掌握了再生料的高质化利用技术，谁就能在供应链上拿到话语权。不过眼下，先把分选精度干上去，把批次稳定性搞掂，别让工程师在车间骂娘，这才是正事。
干机械的老人常说，材料是设计的灵魂。灵魂可以轮回，就看你怎么给它第二次生命。
