像我这样在车间摸爬滚打十几年的老工程师，最怕听到的一句话就是——“变压器不就是铜线绕铁芯，有什么技术含量？” 唉。每次听到这种话，我都想拉着对方去绕线车间看看，让他亲手摸一摸那比头发丝还细的绝缘层，感受一下什么叫“如履薄冰”。因为变压器这东西，简单地说，是法拉第定律的物理实现；往复杂说，是材料、热力学、电磁场和工艺控制的终极闭卷考试。而大部分产品出问题，恰恰不是设计缺陷，而是栽在那些看不见的工艺细节上。这周又有一台35kV干式变因为局部放电被客户退货，原因查到最后，居然只是一个绝缘件上的微小毛刺。毛刺！你敢信？
铁芯：不只是把硅钢片叠起来
铁芯是变压器的骨架，磁路的核心。大家可能觉得，硅钢片嘛，按图叠装就行了。其实不然。硅钢片的毛刺方向、叠片系数、接缝间隙，每一个参数都直接关联空载损耗和噪音。 剪切的硅钢片毛刺必须控制在0.02mm以下，这是铁芯工艺文件的死命令。你可能会说，0.02mm，不就是一头发丝的三分之一嘛。对，就这玩意儿，一旦超标，叠片间会产生微小的涡流路径，导致局部过热。而且毛刺大了，叠片系数就低，有效截面减少，磁密上升，空载电流彪高。我们厂早年吃过亏，为了赶工期没换冲模，那批变压器能耗检测全部偏高，最后整批次返工，铁芯重新拆片去毛刺——那场景，真是想死的心都有。

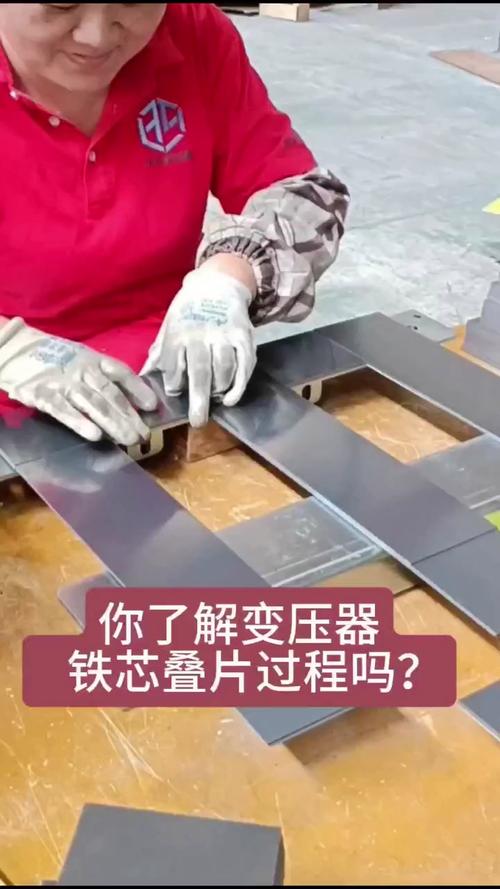

变压器铁芯叠片毛刺检测现场
铁芯夹紧也是门学问。夹太紧，硅钢片涂层受损，绝缘电阻下降；夹太松，电磁振动引起噪音，整个变压器像台破拖拉机。我们通常用恒扭矩气动扳手配合力矩校验，达到设计规定值。说说噪音，工厂测试时遇到一台变压器噪音超标，频普分析显示集中在500Hz，典型的铁芯谐振。最后我们微调了铁芯拉板的固有频率，才把噪音压下去。不过，成本增加了15%，老板心疼了好久。💡
绕组：工人的指尖与“绝缘艺术”
如果说铁芯是骨架，那绕组就是心脏。这个环节，我觉得是最考验操作者手艺和耐心的。 现在的线圈绕制虽然有自动绕线机，但大容量或非标变压器的绕组仍然高度依赖人工。特别是高低压绕组之间的主绝缘、层间绝缘的包扎手法——说实话，机器还真做不到人手那种“恰到好处”的力度。力道大了，绝缘材料被压缩变薄，耐压下降；力道小了，包扎不紧密，存在气隙，局放就来了。我们车间有位老师傅，干了三十年绕线，他经手的线圈一次合格率99.8%，秘诀就是手感，他自己说“闭着眼都能知道绝缘带张力对不对”。这事没法量化。
还有撑条与垫块的放置。这玩意儿涉及到绕组的油道或气道，直接影响散热。如果撑条错位或者垫块歪斜，热点温升会骤增。最夸张的一次，我们实测一台变压器油面温升没超，但内部绕组最热点温度比平均值高出了近30K，就是因为垫块人为误差导致的。后来引入了预装配定位工装，总算解决了。但我知道，有些小厂至今还是靠卷尺目测，不由得一身冷汗。
问：为什么说绕组干燥过程是“工艺黑箱”？不能省吗？
答：绝对省不得！绕组浸漆或浸树脂之后，必须经过严格的阶梯升温干燥固化，排除绝缘材料中的溶剂和水分。这个过程表面上只是烘箱一放，其实内部物化反应极其复杂，电压等级越高，干燥曲线越讲究。如果干燥不充分，残存的溶剂会在运行中形成气泡，在电场作用下产生局部放电，就像癌症，短时间没事，但绝缘寿命直接腰斩。我们有一回做局放测试，发现某处在1.2倍额定电压下放电量突然超标，拆开发现绝缘层内部有微小气隙，就是干燥阶段升温太快导致的。晚啦，一整台线圈报废。
💡所以，现在我要求干燥过程必须实时记录加热曲线，红外测温枪抽查，绝不许“我觉得差不多了”这种话。
变压器绕组真空干燥罐内部
总装配中的那些“矫情”要求
铁芯和绕组好了，总装就是把这些零件整合。但总装车间里，那种“脏、乱、差”的环境是要命的。金属粉尘、水分、油污，任何异物进入变压器内部都可能引发绝缘击穿。所以我们的装配车间是正压无尘环境，进入要换防静电服，戴网帽，鞋套。有时新员工不理解，嫌麻烦，我就吼：你掉一根头发丝进去，客户那儿可能就是一次停电事故！
引线的焊接、绝缘包扎、以及器身干燥后的压紧，都是关键时刻。引线连接如果接触电阻大，发热了就会烧断。我们要求所有引线连接点全部经过直流电阻测试，而且与设计值偏差不大于2%。有个案例，一台出口到东南亚的变压器运行一年后出现三相电阻不平衡，后来发现是螺栓连接处用了不同材质的垫圈，电化腐蚀导致。这种匪夷所思的事故，根源就在于装配时人员拿错了物料。
问：变压器出厂前一定要做哪些试验？温升试验很费时，能跳过去吗？
答：问得好，但答案是：不能！哪怕少一项都可能埋下致命隐患。常规试验有：绝缘电阻、吸收比、极化指数、介质损耗、直流电阻、变比、组别、工频耐压、感应耐压、局放测量等等。而温升试验是型式试验，但每台大型变压器原则上都应做温升，因为它模拟真实负载下的发热与散热。如果只做例行试验，可能测不出散热器的实际效率。我就碰到过，温升试验做到一半，油温猛涨，原来是散热器内部焊渣堵塞了部分油道，导致热油循环不畅。没做温升直接发货的话，运行一年内肯定烧绝缘。所以，这个试验费电费时，却是最重要的安全阀。❗
绝缘与油的微妙关系：一个真实的教训
油浸式变压器，变压器油既是绝缘介质又是冷却剂。但油的处理常常被轻视。新油注入前必须经过真空滤油，去除水分、气体和杂质。然而很多现场安装时，施工单位滤油不彻底，导致绝缘电阻偏低，甚至局放超标。我们有次现场交接试验失败，油中溶解气体分析显示氢气含量高，典型的水分受潮。责令重新滤油48小时，才恢复正常。教训就是：不要以为新油就干净，运输储存中吸潮是常态。
另一方面，绝缘纸的含水量也必须控制。纤维素是有吸湿性的，暴露在空气中超过30分钟就要重新干燥。我们装配时，规定器身暴露时间夏季不超过8小时，冬季不超过12小时，且环境相对湿度低于60%。这些规定看似“矫情”，却都是血泪换来的。

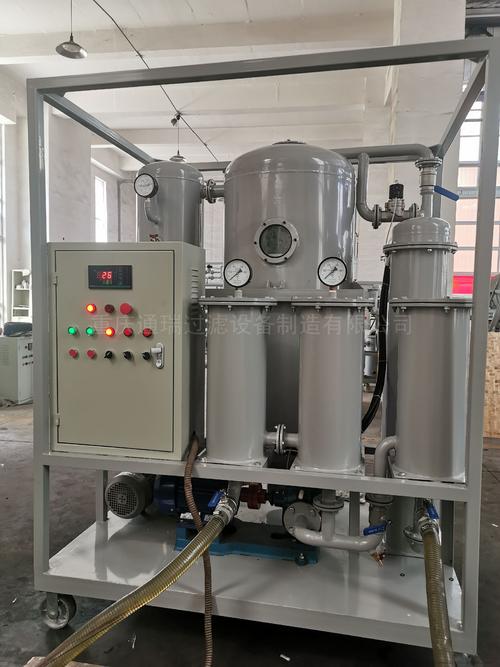

变压器真空注油与油净化装置
现在再用变压器，你敢不敢说“不就是铜线绕铁芯”了？反正我不敢。每一次停电事故背后，都有若干个被忽视的工艺细节在冷笑。有时候，看着变电站里那些安静运行的大家伙，它们沉默的背后，是我们这群人跟0.02mm较劲，跟1℃温差较劲，跟1%的电导率较劲。挺累的，但值得。✅
好了，以上是我的一些车间回忆和吐槽。希望对想真正了解变压器的朋友有点启发。别再把它当成一个铁疙瘩了，它精细得像个精密仪器。
