选型，别只看价格
提起工业电缆，我脑子里蹦出来的第一个词就是：头疼。不是因为它多难，而是因为太多人在这上面栽跟头。选型不对，安装瞎搞，维护偷懒——最后出了问题，还问我怎么回事。哎。
选型第一要义：搞清楚使用环境。高温？低温？油污？酸碱？室外紫外线？这些不整明白，后面准出篓子。我见过一个食品厂，车间冲洗频繁，用了普通PVC电缆，结果护套吸水，绝缘电阻狂掉，三天两头跳闸。后来换成聚氨酯护套防水电缆，啥事没了。所以，环境决定护套材质，这是铁律。
导体呢？铜肯定是主流，铝便宜但容易氧化。大截面低压配电，用铝能省不少钱，但接头必须用铜铝过渡端子。别图省事直接把铜铝拧一块儿，电化学腐蚀要你命。载流量计算，网上查表就行，但切记考虑多根并列降容，还有穿管降容。热得跟暖气管似的可不行。❗
现场施工，细节是魔鬼
问：“电缆敷设时，弯曲半径不够会怎样？”
答：绝缘层和护套会受损，特别是铠装电缆。弯曲过度，铠装层可能翘起，刺破绝缘。隐形损伤，当时不一定暴露，运行一段时间后局部放电、击穿，查都查不出来。所以，动力电缆弯曲半径至少10倍外径，控制电缆6倍。现场条件受限，就做电缆井或转向盘。别硬来。

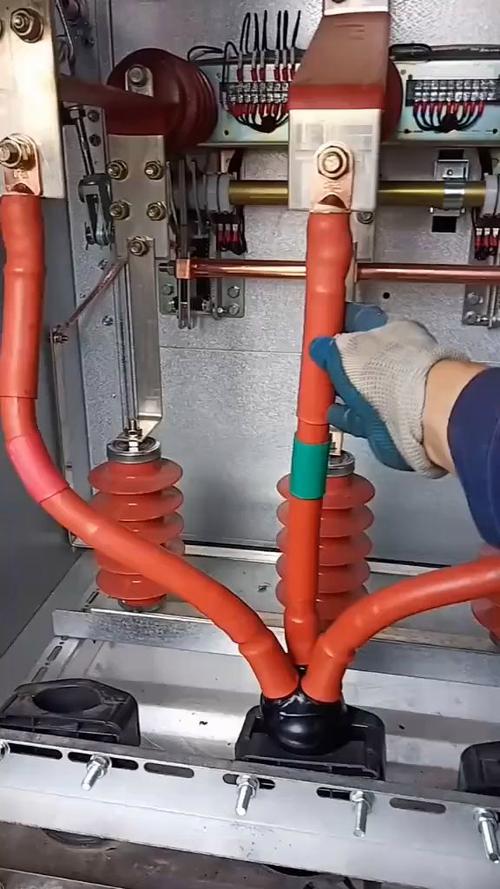

接头制作更是重灾区。热缩管火候不够，收缩不均，留空隙进水；冷缩管抽拉太快，密封不良。我习惯做完接头后，用摇表摇一下，绝缘电阻不得低于每千伏1兆欧。新电缆敷设前也最好摇摇，测吸收比。有时候电缆出厂就有缺陷，你信不信？💀
还有固定间距。水平敷设，动力电缆每隔1米一固定，垂直0.8米。不固定？震动导致疲劳断裂，尤其在桥架转弯处。扎带不能用金属的，塑料扎带注意防火等级。细节太多，说不完。
维护？别等坏了再想
预防性维护不是走过场。定期红外测温，接头温度超过导线温度5℃以上就得检查氧化情况。绝缘电阻呈下降趋势，哪怕还在合格范围，也要分析原因。我碰到过一个案例：电缆沟积水，长期浸泡，绝缘层老化加速，还没到设计寿命就完蛋了。所以电缆沟排水、防火封堵，同样是关键。✅
问：“工业电缆到底能用多少年？”
答：正常设计寿命20年，但实际差距太大。环境温度每升高10℃，绝缘寿命减半（Arrhenius定律）。过载运行，温升超过8℃，寿命折损一半以上。维护得当，30年都见过；野蛮使用，五年就起泡。所以寿命是人决定的，不是电缆决定的。
智能监测是趋势。光纤测温、局部放电在线监测，现在都挺成熟。大型石化、冶金项目用得越来越多。不过对于大多数工厂，定期人工巡检、记录数据、分析趋势，还是最经济的。别盲目追新，基础扎实再说。💡
就说这么多。工业电缆看着粗犷，实则娇气。你用心对它，它稳定运行；你瞎凑合，关键时候撂挑子别怨谁。多去现场转转，摸着电缆表面温度，比看十篇论文都强。
