做了二十年磨削加工，见过太多人把磨床用成了“粗活机”。说实话，有些习惯——明明每天都在犯，自己却浑然不觉。直到工件批退、精度跑飞，才挠着头问：“这破床子怎么又不准了？” 唉…… 说到底，还是细节。
不是吓唬人，磨床这东西，本身就是靠微米吃饭的。你一个疏忽，几十丝的误差就来了。而且它的“脾气”很隐蔽，不像铣床那样刀崩了立马哐当响，磨床的毛病往往是温水煮青蛙——等你发现，废品已经堆了一托盘。
🎯 砂轮平衡——你以为校过一次就万事大吉？
我至今记得五年前那个夏天。刚换的砂轮，顺手在静平衡架上滚了两圈，加了两块平衡块，觉得差不多了。开机… 嗡的一声，整个床身都在抖！赶紧急停。取下砂轮重新上架，才发现——居然还差着15克。就这么点重量，在高转速下产生的离心力，足以把主轴轴承寿命干掉一大半。

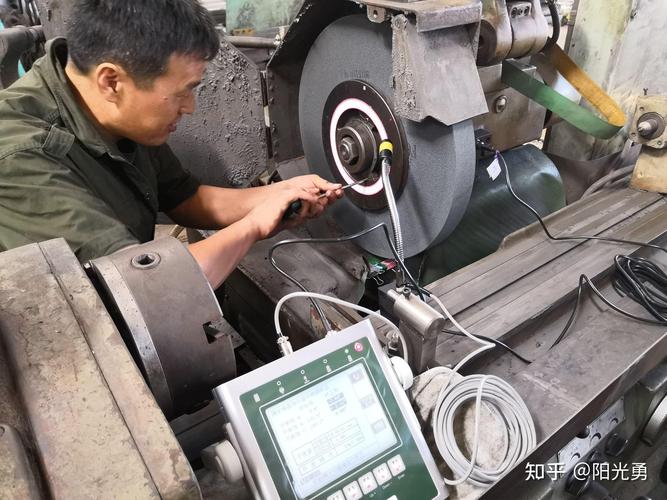

后来学乖了，每次装砂轮，至少静平衡两次：粗校一次，修整后再精校一次。而且！千万别迷信那种老式的心轴平衡架，轴套磨损了你看不出来，平衡精度就是个笑话。有条件就上动平衡仪，在线的那种，边磨边测，能把振动值压到0.1μm以下。你说贵？比起常换主轴，这点钱真不算啥。
还有，砂轮修整也是门玄学。金刚笔钝了还硬戳，修出来的砂轮表面糊成一片，磨削力激增，工件表面马上就是一圈圈的振纹。记住一句话：磨削质量八成在修整，修整不好，后面全瞎。我现在基本每磨20个件就轻修一次砂轮，保持锐利，反而效率更高。
🔥 冷却液管理——别等工件烧糊了才后悔
说起来都是泪。去年赶一批淬火钢轴，为了抢进度，冷却液浓度调得偏低。磨着磨着，发现火花有点发黄…… 心里咯噔一下！停车一看，工件表面已经烧出浅蓝色的斑块。全废。质检老头叼着烟，慢悠悠甩过来一句：“小伙子，舍不得切削液，舍得扔工件？” 我真是一点脾气没有。
冷却液这玩意，很多人觉得就是个降温的。其实它还起润滑、清洗、防锈作用。浓度低了，磨粒嵌入工件表面，后续抛光都救不回来。尤其磨削不锈钢、钛合金这类难加工材料，浓度、压力、过滤精度差一点都不行。我现在的习惯是：每天上班第一件事，拿折光仪测浓度，排水口接点油看看有没有浮油，滤纸该换立马换。别嫌麻烦，一次烧伤，废品价值够你换三年滤纸。
❗ 问：为什么磨削时工件表面出现烧伤色？
答： 烧伤本质是磨削区瞬间高温导致材料金相组织改变。根本原因要么是冷却不足（流量小、喷嘴没对准），要么是磨削参数太猛（切深大、砂轮钝），或者砂轮选型不当（过硬、过细）。解决思路：先检查冷却液喷射点是否在磨削弧区，可以用风速仪测一下气流屏障；再逐项降低切深、提高工件转速、提高砂轮线速度，如果还不行，就换用更软或更粗粒度的砂轮。
另外，很多人忽略一个细节：冷却液喷嘴与砂轮的距离。你如果喷嘴离着砂轮八丈远，液流被高速旋转的气流层打飞，根本进不到切削区，看着哗哗流，实际工件一直在“干磨”。一般要求喷嘴距离砂轮外圆不超过25mm，并且尽量迎着旋转方向切入。
🔧 磨削参数“凭感觉”？精度就是这样溜走的
车间里总有这样的老师傅：进给手轮一摇，听声音，看火花，凭经验。可现在的磨床大多是数控的，你再凭感觉，就真的成了玄学。我见过最离谱的，一个徒弟把粗磨切深设成了0.5mm，一刀下去，砂轮碎裂崩飞，把防护罩打了两个坑。万幸人没事。
合理参数的选择，其实有套路。先查砂轮厂家推荐的最大切深和线速度，再根据工件硬度和表面粗糙度要求微调。比如，磨淬硬钢，线速度通常35m/s，切深粗磨0.01~0.03mm，精磨0.002~0.005mm；磨铸铁，线速度可稍低。进给速度要和砂轮粒度匹配，细粒度砂轮进给必须慢，否则堵砂轮。这些数字，都不是拍脑袋来的。
现在很多新型磨床有自适应控制，实时监测功率和振动，自动调整参数。去年厂里进了一台带有声发射传感器的数控外圆磨，磨削效率提高了30%，砂轮寿命延长了一倍。所以，别抵触新技术，数据不会骗人。
❗ 问：如何快速确定合理的磨削参数？
答： 我的方法分三步：第一步，查砂轮铭牌，找到推荐的米/秒和最大切深；第二步，用“三分之一法则”试切——初设切深为最大允许值的30%，观察火花和负载表；第三步，根据表面粗糙度仪反馈，微调进给速度和光磨次数。如果现场没有粗糙度仪，可以用划痕比对块大致判断。切记，新砂轮一定要先修整，再开始干活，不然它的“开刃”状态未知，参数没法参考。
⚙️ 机床几何精度——被遗忘的基石
所有的磨削精度，最终都建立在机床本身的精度上。床身水平跑了，导轨磨损了，丝杠反向间隙变大，这些才是大坑。我遇到过一台老平面磨，磨出来的平面度超差0.02mm，反复调砂轮、修整、换冷却液都无效。最后打表一查，啊——工作台纵向运动直线度差了0.05！原来是地脚螺栓松了半年，床身扭曲了。重新调水平、紧固，再复检，平面度恢复到了0.003mm以内。
所以，每季度至少用水平仪和百分表检查一次几何精度，包括工作台的直线度、主轴与工作台的垂直度、磨头移动精度等。不要等工件出了问题才去反查床子，那已经晚了。

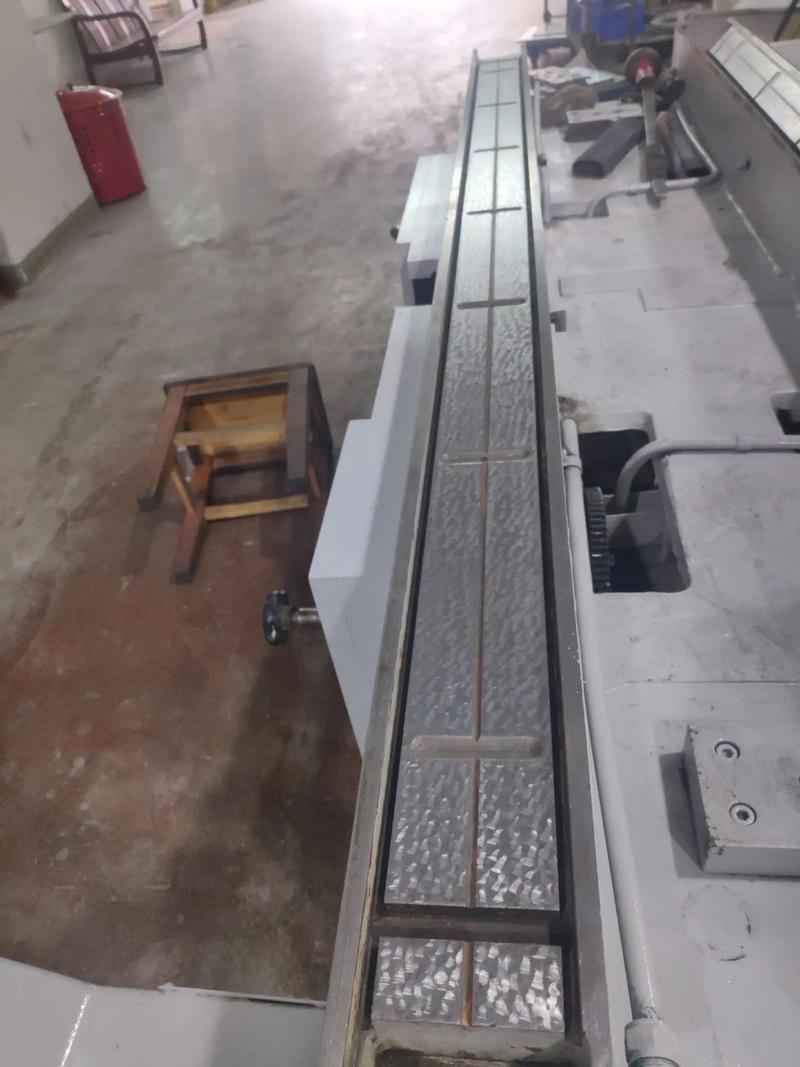

对于导轨磨损，轻度的可以通过刮研修复，重度的就得打激光干涉仪，做精度补偿。现在还有采用贴塑导轨或直线导轨的新床子，耐磨性好了很多，但成本也高。怎么选，看你的加工精度要求和预算。不过记住，买得起好床子，不一定养得起；但养不好，再好的床子也是废物。
最后啰嗦一句：每天开机前，花十分钟做点检——油位、冷却液、砂轮状况、防护罩，该紧的紧，该换的换。这不是形式，这是对精度的起码尊重。磨床这玩意儿，你对它认真，它才对得起你的工件。
