第一次用CATIA做汽车外观件的时候，我差点把鼠标砸了。那个GSD模块…真的让人又爱又恨。对不对？
但活干多了，就发现它的逻辑其实很工程师。不像某些软件，花里胡哨，但一到复杂曲面就跪。
所以，今天聊聊，怎么少走弯路。走过的弯路多了，也就成了路——鲁迅没说过，我说的。😂
曲面建模：魔鬼在细节里

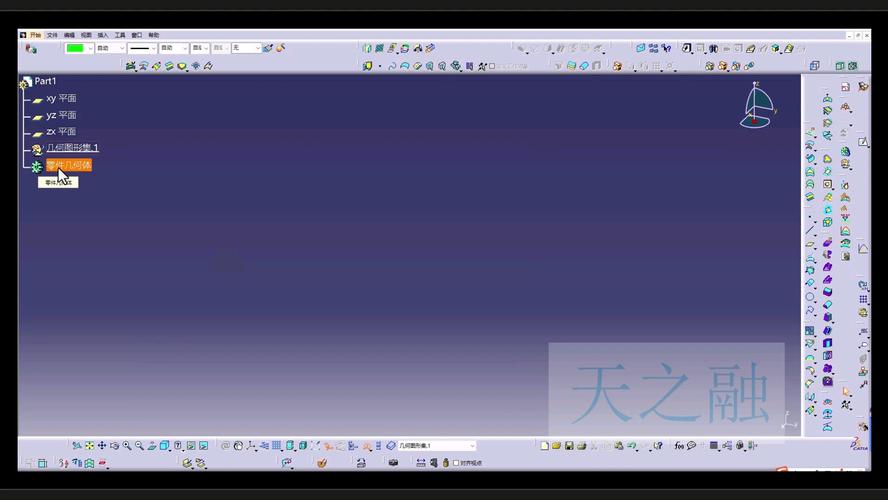

我见过太多新手，上来就画线、铺面，然后——炸了。斑马纹满天飞。为什么？因为搞不清A级曲面和B级曲面的区别，就硬上。还有，连续性：G0、G1、G2…理论都懂，实操就瞎。说实话，斑马纹检查是必做的，别偷这个懒。

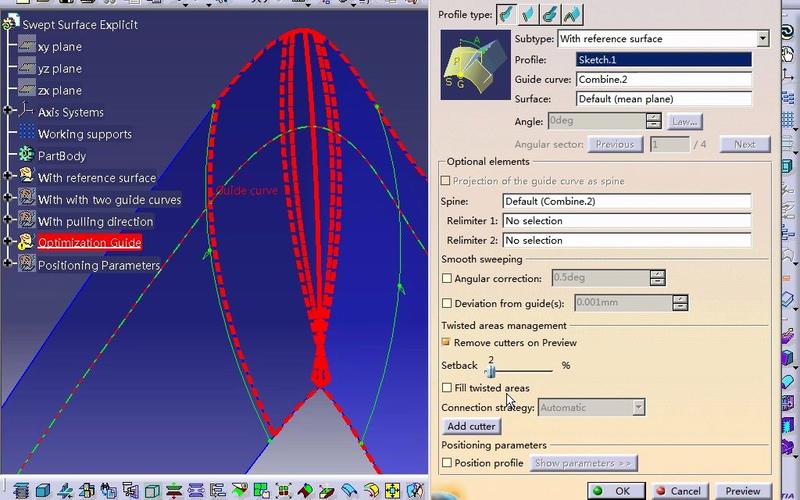

记得有一次，一个门内板，曲率梳显示有微小波动，我觉得看不见就过了。结果模具出来，反光一看，哎我去！一条棱，根本没法交车。后来我用自由曲面分析反复调，才发现是拆面顺序错了。顺序！顺序很重要。先大面，再过渡，别反着来。还有个事，去年搞个侧围，用多截面曲面，引导线选错了，生成的面直接扭曲得像个破布。后来才知道，引导线方向必须一致，否则系统就懵了。你说这软件，聪明的时候让人拍案叫绝，笨的时候气死你。
问：曲面建模时，经常遇到面片之间不连续，怎么快速定位问题？
答：别只盯着斑马纹，那个太粗糙。把曲率梳打开，看曲率变化是不是平滑。如果出现尖角，就是G0连续，得先保证G1。另外，用几何诊断工具直接测距离和角度偏差，比肉眼靠谱。还有个小技巧：必要时把面切开，一段段检查，别怕麻烦。

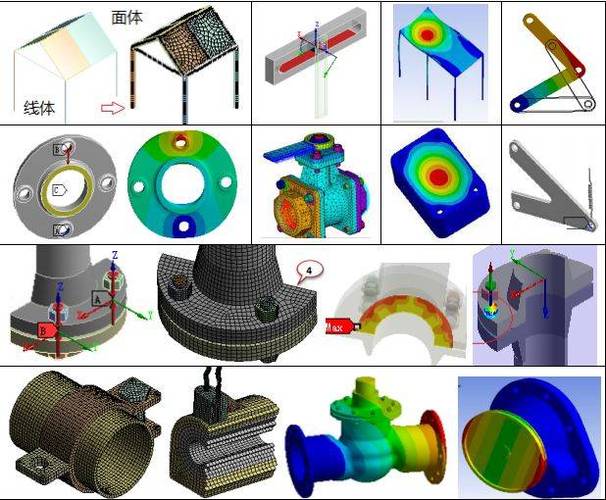

装配与DMU：不要相信你的眼睛
搞完曲面，你以为结束了？天真。装配进去，各种干涉，各种运动卡死。CATIA的装配约束其实挺反直觉的，比如那个“接触”和“对齐”，不小心就悬空了。所以，我习惯性点约束状态检查，不然零件在空间里飘着，你还以为装好了。有一次，一个简单的铰链机构，我用了“相合”和“角度”，结果仿真时直接飞出去了。检查半天，发现是“角度”约束的参考面选错了，零度位没定义好。血的教训啊。
还有个坑：DMU里面做运动模拟，有时候看着没问题，但导出轻量化数据就丢约束。所以一定要在原生DMU里跑一遍完整行程，别在装配里直接拖，那是假的。另外，碰撞检测别只在静态下做，动态干涉才要命。记得开“碰撞时停止”，不然你都不知道转起来到底撞不撞。对了，DMU优化器用来优化机构行程，谁用谁知道。
问：大型装配体打开特别慢，有什么优化的办法？
答：缓存！一定要开CGR缓存。还有，善用可视化模式，别把全部零件都加载完整数据，只加载你需要编辑的那几个。另外，拆分装配，用子装配体管理，别一股脑全堆在一个Product下面。再啰嗦一句：零件编号和层级结构从开始就规划好，不然后面改起来想死。
工程图：细节决定生计
额，说到工程图，CATIA的二维图标注简直是玄学。视图生成经常丢线条，你得手动更新视图，有时候还更新不出来，要重新投影。我养成的习惯：视图生成后立即锁定，避免关联更新导致标注漂移。还有，剖视图的切线识别有时候会漏，你明明选了面，它就是找不到边。这时候只能手动画构造线辅助，很烦躁，真的。
还有，标准要设好，GB还是ISO，模板统一，别图省事。你们可能觉得我啰嗦，但真的，这些细节省不了，一错就是批量报废。记得有一次，尺寸字体选错了，打印出来模糊，被质检骂得狗血淋头…从那以后，我专门做了个工程图模板，标注样式全部固化。
还有一次，客户突然要改孔位，我在三维里改了，图纸自动更新…你以为完美了？不，所有尺寸线全跑了，重新标注花了一天。后来才知道，可以锁定尺寸驱动，或者干脆断开链接。做工程图，CATIA总是给你惊喜（惊吓）。
问：CATIA工程图标注，怎么避免尺寸更新后位置乱跳？
答：首先，一定要把尺寸与三维关联理解透彻。在标注时，尽量使用基于特征的尺寸，少用手动拉伸的点尺寸。其次，视图生成时勾选“固定”选项，不让它乱变。如果必须修改三维，修改前先冻结图纸，改完再解冻，重新同步。最后，养成习惯，每次出图前用“几何图形检查”功能跑一遍。
就这些吧。CATIA这东西，越用越觉得它像头倔驴，但驯服了能带你翻山越岭。别指望看几篇教程就成大神，得实实在在去踩坑。最后说一句：把自动保存间隔调到10分钟，我这可是用一整个下午白干活换来的教训啊！还有，插件别乱装，尤其那些免费的外挂，崩了你都不知道为什么。
