干机械表面处理这行十几年，提到粉末喷涂，我真的又爱又恨。爱它高效环保，恨它——稍不留神，橘皮、缩孔、色差全都来了，客户那边一投诉，整个车间都得加班返工。
说实话，粉末喷涂不像电镀那么麻烦，也没有液体漆那么多VOC排放，但你要是觉得它简单，那就错了。很多新人以为调好电压、挂上工件就行了，结果一烘烤，满眼缺陷。
粉末喷涂到底好在哪？
首先，环保。这点现在越来越重要，各地环保局查得严，你搞个液体喷涂车间，光废气处理设备就够买一套粉末系统了。粉末涂料不含溶剂，利用率能到95%以上，回收粉过筛还能用。你看，成本优势就从这来的。
不过话说回来，粉末喷涂也不是万能。有些复杂结构工件，死角上粉困难；热敏基材也容易变形。但总的来说，对于钣金、铸件、管材，它还是首选。
设备选型：千万别只看价格
踩过最大的坑就是设备。当初老板图便宜，买了套杂牌静电喷枪和供粉桶，结果出粉不均，上粉率忽高忽低。喷枪堵塞是常事，换粉还得拆开清洗，费时费力。后来咬牙换了进口品牌，雾化、法拉第效应明显改善。记住，喷枪的充电效率和粉泵的流化质量直接影响涂层厚度均匀性。
还有烘道。别以为温度到了就行。升温速率、保温时间、各区温差，搞不好就出问题。曾有一批农机罩壳，烘道前段温度升太快，粉末熔融流平不充分，表面全是细微针孔。最后全部脱塑重喷，损失惨重。
工艺参数：魔鬼在细节里

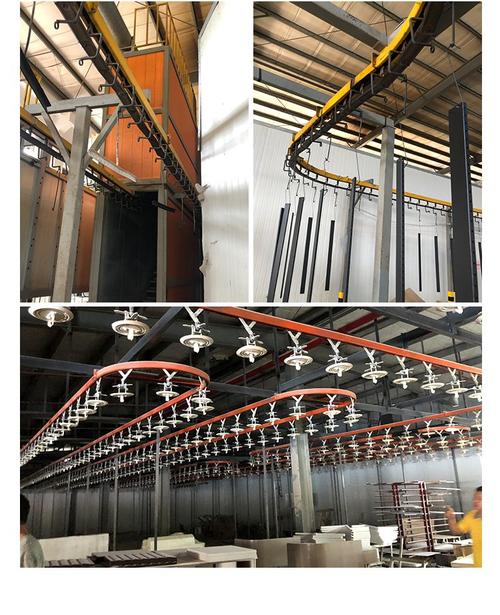

电压、电流、出粉量、雾化气压、流化气压、喷涂距离、链速……这些参数像一锅粥一样相互影响。刚入行时，我靠师傅教的口诀，后来发现其实得懂原理。电压太高，容易击穿粉末，产生反向电离导致表面不平；电压太低，上粉不足。雾化气压大了，粉末太散，小工件容易被吹跑；小了，团粉不散，膜厚不均。最郁闷的是，同一种粉末，夏天和冬天表现截然不同，天一潮粉就结块，流化桶里打旋涡。

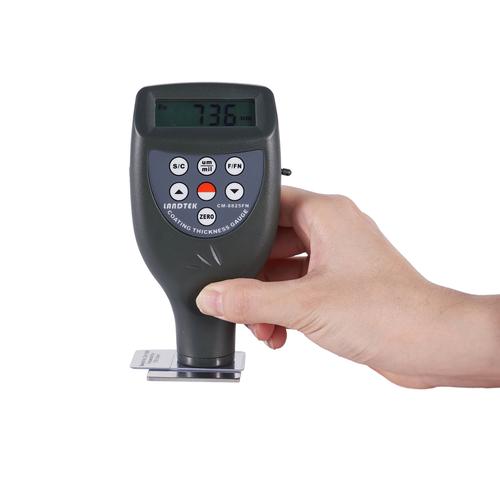

我现在的习惯是，每换一批粉，先打样，做盐雾试验、冲击试验，才敢上线批量。尤其汽车零部件，要求严格，附着力、硬度、耐候性一个不能少。
常见缺陷及补救措施
缩孔是心头大患。根源十有八九是前处理脱脂不净，或压缩空气含水含油。有一次产线停了一晚上，第二天没放管路冷凝水，结果喷了一上午，下午就发现密密麻麻的缩孔。定期检查油水分离器、冷干机，真的不能偷懒。还有颗粒，多半是回收粉里混入杂质，或环境不洁。所以粉房里正压通风很重要，操作工进出也得换鞋。
橘皮呢，有时是粉末本身流平性差，但更多是烘烤温度曲线不对。粉末供应商给的参考曲线往往偏理想，你得用炉温跟踪仪实测工件实际温度，调整链速。不然，看似到了温度，其实工件芯部还没热透，流平时间不够。
问答环节
问：粉末喷涂能用在铝型材上吗？和阳极氧化比哪个好？
答：当然能，建筑铝型材大量用。两者各有千秋。阳极氧化金属感强，耐磨，但颜色单一；粉末涂层颜色丰富，绝缘性、耐候性好。现在很多门窗料，先铬化再做粉末喷涂，成本比阳极氧化低，不过对前处理要求苛刻，尤其铬化膜质量，否则附着力过不了划格测试。户外用还得选纯聚酯或超耐候粉。
问：返工怎么处理？已经固化的工件能直接重喷吗？
答：看情况。如果只是局部缺陷，可以打磨后补喷，但整体重喷最好还是脱塑。脱塑用浓硫酸或专用脱漆剂，注意安全，别烧坏基材。有些厂家用焚烧法，但容易变形。重喷前必须彻底清洗，残留化学品可能导致新涂层起泡。哎，返工最头疼，耗时耗工，所以开始就做对多重要啊。
说到底，粉末喷涂是个系统工程，前处理、喷涂、烘烤，环环相扣。设备要稳定，粉末要靠谱，人更要操心。这些年，我总结的经验就是：别图省事，别信一劳永逸，勤记录，勤检测。对了，最近有些企业开始用粉末喷涂MES系统，实时监控参数，我想那应该是未来方向吧，虽然我还得再观望观望。
