上个月在山东一个化工厂，我眼看着一条刚换上不到三个月的金属软管又爆了。现场那股蒸汽夹杂着腐蚀性介质喷出来……说实话，幸好有防护挡板。拆下来一看，波纹管靠近接头的位置，两处裂纹，编织网钢丝已经松散得像老人的头发。采购老张一脸懊恼：‘这不是304的吗？怎么这么不经用？’我叹了口气，这不光是材质的问题——选型逻辑从一开始就跑偏了。
很多时候，我们把金属软管当成一根‘柔性管子’来买，这想法本身就埋下了隐患。它实际上是一个补偿元件，一个吸收位移、振动，还要扛住压力、温度和介质腐蚀的工程组件。你跟采购说‘要个DN50的金属软管’，对方就给你一根304不锈钢波纹管加一层编织网。等出了事，大家才坐下来掰扯：长度是不是短了？接头形式有没有搞错？波型跟工况匹配吗？这些都忽略的话，爆管只是时间问题。
波纹管不是弹簧，别把它拧着用
有一次去一个泵站，看到工人直接把金属软管当扭转补偿器用，管子拧成了麻花状，还在勉强运行。我当场就叫停了。金属软管的波纹结构主要承受轴向、横向位移以及少量的角向偏移，扭转是它的死穴。只要发生扭转，波纹管底部应力会急剧集中，迅速疲劳开裂。如果现场需要吸收扭转，要么换万向型补偿器，要么加装防扭装置。千万别靠软管硬扛。
💡还有个常见误区：认为软管越长越好。其实太长反而容易失稳，产生柱状弯曲，引发过大的横向变形。粗略估算的话，一般根据位移量和最小弯曲半径来定长度，经验公式L=πR+n×S（R是弯曲半径，S是移动量，n是个系数），但具体工况要具体算。我更信任有限元分析，可现场哪来那条件？于是积累了不少土办法——比如用绳子模拟弯曲路径，实测一下需要的长度再加15%余量。很好用，也避免浪费。
接头和管体，谁先死？

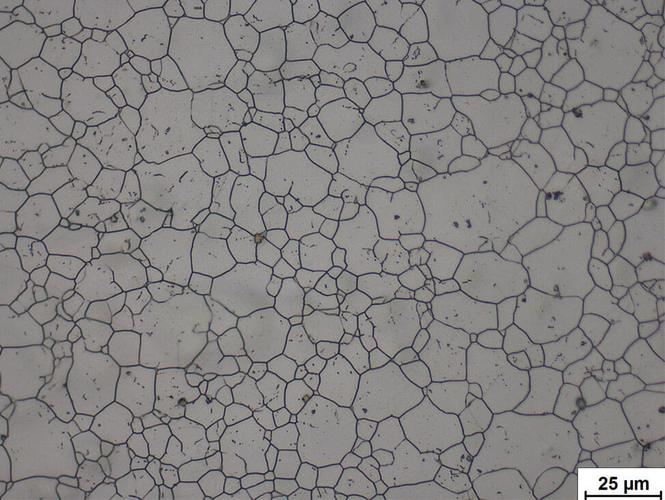

开头那根爆掉的软管，问题就出在接头焊接区。制造时，波纹管和接管环缝焊接，如果电流大了或者保护气体跟不上，热影响区晶间腐蚀倾向就加剧。尤其304材质，敏化温度区间450-850℃，待久了就‘脆’了。所以优质软管厂家会严格控制焊接工艺，甚至采用激光焊接，热输入小，变形也小。但现场我们没法盯着人家生产，怎么办？我的经验是：要求提供焊缝无损检测报告，并抽查硬度。 对接头部件，我往往倾向选用与管体同等或更好材质，且厚度要足够——起码Sch40S以上。
❗还有就是接头形式。法兰、螺纹、快速接头、焊接连接……选哪个？我见过一个天然气项目，用了螺纹连接的金属软管，结果振动导致螺纹松动，微漏，差点酿成大事故。后来全部改成凸面法兰加金属缠绕垫。所以，振动场合绝对避开螺纹，考虑法兰或者焊接式。而食品医药行业，卡箍快装接头最理想，便于拆卸清洗，但得留意密封圈材质（EPDM、硅胶、PTFE包覆硅胶，各有各的适用温度和介质）。
问：经常听说环型波纹管和螺旋波纹管，到底怎么选？
答：环型波纹管是单个波纹管环对焊，形成类似手风琴的样子，特点是位移补偿能力强、刚度小，适合轴向和横向补偿，也是目前主流的金属软管用波纹管；螺旋波纹管像一根连续的弹簧，制造效率高，成本低，但补偿能力较弱，一般用于非关键的低压、低位移场合，或者保护电缆的包塑软管。除非预算极紧，我通常建议选环型波纹管，安全冗余大。
问：编织网丝断了几根要换吗？
答：必须立刻评估。编织网不光承压，还约束波纹管的轴向位移。如果断丝集中在接头附近，或者同一截面断丝超过5%，承受的压力会直接传递给波纹管体，爆管风险陡增。我曾在某电厂看到，因为蒸汽软管编织网腐蚀断丝未及时更换，最终导致波纹管鼓包破裂，造成停机。损失顶得上几百根软管的价钱。
介质和温度，两个最骗人的参数

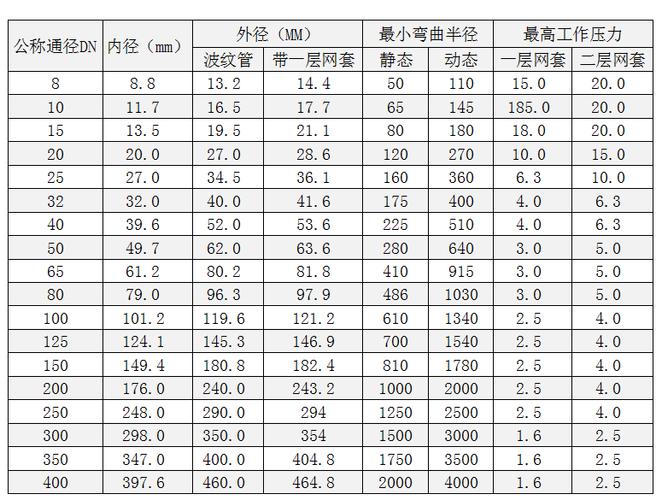

常有人指着样本上的温度压力表说：‘304不锈钢能耐800℃呢，这个蒸汽管道才350℃，没问题。’结果软管半年就破了。错在哪儿？高温下材料强度下降快，304在400℃时许用应力只有常温的一半不到。而且压力要按工作压力查温度修正后的压力额定值来选，不是公称压力。更隐蔽的是——介质有腐蚀性。氯离子对304点蚀、缝隙腐蚀极敏感，哪怕几十个ppm都会要命。化工厂里如果有少量盐酸挥发、或是冷却水含氯，我都会改选316L材质，甚至外层涂覆聚四氟乙烯（PTFE）波纹管，但PTFE软管又有温度上限（一般-20~+180℃），且耐负压差。所以选型是个取舍过程，没有万能方案。
还有一个总被忽略的参数：疲劳寿命。标准金属软管厂家会给出在一定位移量下的许用循环次数。若实际工况频繁振动，比如往复式压缩机出口，你得按每天振动次数倒推，看看是否需提高软管规格或缩短换管周期。我经手过一个空压机项目，原设计软管寿命只够三个月，后来改用双层编织网加厚波纹管，寿命延长到两年，成本是高了，但综合停机损失算下来划算得多。
说实话，很多项目前期根本没把金属软管当回事，图纸上一个波浪线，编个‘金属软管，长度待定’就扔给施工队。结果现场比划着裁，接头随便焊，试压漏了再补，这种粗糙做法后患无穷。如果能从一开始就把它作为压力管道元件来管理，要求厂家提供特种设备制造许可证（压力管道元件）、型式试验证书，能规避掉很多三无产品的坑。
✅对了，安装也极讲究。软管不能强行拉直，必须自然弯曲，弯曲半径不小于产品标称值；靠近接头的直段应留出至少两倍波纹管内径的长度，以防接头受到额外的弯矩。这些细节写在安装规范里，可是有多少人读过GB/T 14525《波纹金属软管通用技术条件》呢？大概寥寥。但我发现一个怪现象：那些寿命长的金属软管，往往并不是最贵的，而是选型和安装最用心的。比如某食品厂的不锈钢编织软管，用了八年都没换，每次清洗后自然晾干，避免氯离子残留，弯曲半径永远留足余量。
最后再说一句，别舍不得花钱在密封垫片上。软管本身完美，结果垫片烂了，泄漏同样危险。我包里常备几个金属缠绕垫和四氟垫，碰上突发抢修就知道有多金贵。经验和教训，都是拿事故和金钱堆出来的，希望你们不必重复我的懊恼。
