上周去一个做数控机床的老客户那儿，差点没把我气笑。他们新上的一批设备，用了所谓的“工业级”显示屏，结果没到半年，屏幕表面划得跟蜘蛛网一样，触摸失灵，更离谱的是面板居然被切削液腐蚀得起泡。老板一脸无辜：“这…这已经是买的最贵的显示器了啊。” 我蹲下来一看，背面标签上赫然印着“商业级LCD”。— 得，又是一个被参数表坑了的。
说实话，工业显示屏这四个字，在采购人员眼里往往等于“贵一点、厚一点、丑一点的显示器”，这误会可就深了。真正的工业显示屏，根本不是电子城里那种脆弱的消费品，它是设备的脸面，更是操作人员的眼睛。一旦选错，轻则天天派人去现场重启，重则整条产线停产。❗
别把工业显示屏当大号iPad
很多人觉得，工业环境无非就是灰尘多点、温度高点，买个商业屏加个保护罩不就完了？天真了。去年有个做光伏的客户，车间里氨气浓度偏高，普通屏哪怕套着密封壳，接口引脚三个月就被腐蚀得接触不良，拆开一看，主板铜绿都长了毛。这就是三防处理（防潮、防霉、防盐雾）没做到位的后果。
真正能在化工厂、钢厂活下来的屏幕，人家从PCB板材就开始动脑筋。比如有些方案会用沉金工艺代替普通喷锡，抗氧化能力直接翻几倍。还有那个不起眼的液晶材料本身，你就得关注它的工作温度范围。商业屏一般0°C到50°C顶天了，但在北方户外的充电桩上，冬天零下30°C，液晶分子直接冻住，画面拖影能拖到你怀疑人生。这时候必须上宽温液晶，有些型号能扛到-40°C到85°C，不过啊，代价就是贵，而且刷新率低——看视频可能不太行，但设备上显示几个参数绰绰有余。
还有背光寿命这个隐形炸弹。商业显示器LED背光通常标称3万到5万小时，可那是25°C下的理想数据。在机柜里密闭烘烤下，亮度衰减比想象中快得多。所以很多高端工业屏会采用可更换式背光模组，或者干脆用光学绑定（Optical Bonding）把触摸屏和液晶屏之间的空气层抽掉，填充光学胶。除了消除内部反射，阳光下可视性提升明显，还能防止结露。——当然，价格嘛，又是一刀。
工业显示屏光学绑定工艺对比空气层

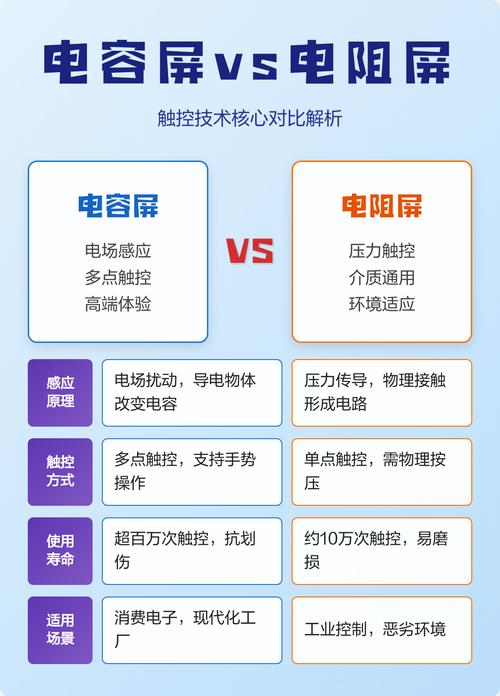

触摸屏选型：电容还是电阻？这是个问题
触摸屏选型：电容还是电阻？这是个问题
不，不只是个问题，这是个每日都会发生的灾难现场。新手最爱犯的错：给工人配了高大上的电容触摸屏，然后工人戴着沾满油污的棉纱手套一按——没反应。再按，还不动。急了，用改锥头去捅。好了，屏幕裂了，大家满意了。
电容屏对导电物体敏感，戴着手套、有水滴、甚至强电磁干扰都会误触。所以很多车床、注塑机旁边的工控机，老老实实用电阻式触摸屏。电阻屏靠压力，手指、手套、木棍，甚至圆珠笔都能点，皮实抗造。但它透光率低，色彩发灰，而且长时间后触摸偏移需要重新校准。
不过话说回来，这几年表面声波屏和红外触摸屏在某些特定场景也有市场。比如食品厂，要求无尘且可戴轻薄手套操作，红外屏就不错，没有物理表面磨损。但价格…嗯，够买俩电阻屏了。
我自己的血泪教训：有一次帮一个实验室定制了一台带工业显示屏的检测仪器，图好看用了电容屏，结果科研人员的乳胶手套经常带着粉末，点好几次都不准，最后他们宁愿接个鼠标。后来全换成电阻屏，啥事没有。
问：我们车间环境还行，就怕是电磁干扰严重，怎么选显示屏？
答：这个问题真问到点子上了。电磁兼容性（EMC）是工业显示屏的隐形分水岭。首先要看它有没有通过EN 55032/55035或者FCC Part 15认证，别光看宣传页。如果旁边有大功率电机、变频器，那务必选带有磁环屏蔽的信号线，电源输入端也得有共模扼流圈的。更狠的办法是直接上金属外壳且接地良好的型号，把整块液晶面板前的导电镀膜玻璃也利用起来，形成一个法拉第笼。我还见过极端案例，在显示屏DC供电线上套了三个磁环，才把脉冲群干扰压下去。💡
问：我们设备放在户外，太阳直射下屏幕根本看不清，能怎么改善？
答：户外可读性是工业显示屏的老大难。首先要找高亮度背光的，1000cd/m²起步，1500cd/m²才算靠谱。但这还不够，还要看表面处理。普通屏幕是镜面反射，阳光下就是一块镜子。必须要求AG防眩光蚀刻，或者直接上AR增透镀膜，降低反射率。更高端的用光学绑定加全贴合，就像前面说的，把空气层干掉，减少内部反射。有些户外工业显示屏还会自动调节背光亮度，根据环境光照传感器动态调整。如果还不行，那就得考虑半透半反式屏幕（Transflective），它既能透射背光，也能反射外界光，关掉背光在太阳下也能看清，就是色彩饱和度差些。我们做过一个户外充电桩的项目，用了1500尼特加光学绑定的屏，中午大太阳底下，屏幕上的二维码照样扫得清清爽爽。
那些被忽视的接口协议，能让你抓狂
你以为插上HDMI线就算完事了？工业现场多得是你想不到的坑。最常见的，新买的工业显示屏上配的是VGA、DVI这些老旧接口，结果工控机新款只有HDMI或DP，临时买转接头，结果转接头供电不足黑屏，或是分辨率不兼容花屏。更离谱的是有些设备用的还是LVDS接口，直接驱动液晶屏，线序不对烧驱动板的大有人在。
还有工业总线的显示方案。带CAN总线或RS-485接口的智能屏，可以直接和PLC、变频器通信显示数据，省去一个主机。但这种屏的开发周期长，上位机软件得自己写。有一次我们给一个农业大棚做环境监控，用了串口显示屏配合Modbus协议，传感器数据直接刷新，省掉IPC的成本，稳定运行了三年。不过第一次调试的时候，因为波特率设错，屏幕乱码了一天，差点被客户追着打。
工业显示屏现场安装调试接口接线图
再说个很容易忘的点：安装方式。面板安装、嵌入式、开放式、机架式，各种开孔尺寸、固定孔位。有些德国品牌的工业屏，安装孔公差严到0.1毫米，国产柜子稍微有点变形就卡不进去，硬塞？屏壳裂开自己负责。还有IP防护等级，不是看着IP65就万事大吉，它只管前面板。如果背面在恶劣环境中，必须整体达到IP54甚至IP65，否则散热孔进灰一样完蛋。✅
工业显示屏这玩意儿，真是个系统工程。你所有省下的钱，最后都会在售后维护里加倍还回去。选对了，它就像隐形的，从来不出声；选错了，它就是个不断尖叫的报警器。所以别再拿着商业屏的参数表去要求工业屏了，那感觉，就像非要让家猫去抓老鼠——它能抓，但你会后悔的。
