说实话，我第一次认真关注氩气，是因为一次焊接事故。那是在一家压力容器厂，焊缝拍片老是过不了，返修率飙升。都以为是焊工手艺潮，结果一查——保护气纯度不够。99.9%的氩气，就差了那么0.1%，氧化渣点密密麻麻。那一刻我忽然意识到，这玩意儿，低调得可怕，却捏着质量的命门。
后来我专门翻了翻资料，发现氩气真的很有意思。你说它稀有吧？空气中占比将近1%，比二氧化碳多多了。你说它普通吧？全球工业气体市场三分之一的钱，都砸在它身上。惰性气体，名不虚传。
氩气的“惰性”，是被逼出来的？
化学元素周期表第18族，氩、氦、氖、氪、氙、氡——清一色的“社交恐惧症患者”。尤其是氩，最外层电子8个，完美稳定态。这结构意味着什么？它几乎不和任何元素反应。常温下，哪怕把氩气和氟气这种暴躁老哥关在一起，它也爱答不理。高温？除非上等离子态，否则照样高冷。
所以，氩气作为保护气体，是天生的。不像氮气，高温下会和钛、铝这些活泼金属勾搭，生成脆性氮化物。氩气就静静罩着熔池，像一层透明的结界。我记得有个老焊工跟我说过：“用氩气，就像给焊缝盖了床真空被，踏实。”
不过话说回来，纯度绝对是命门。工业氩气按GB/T 4842-2022分纯氩、高纯氩、超纯氩，纯氩要求≥99.99%，高纯氩≥99.999%，超纯氩更是到了99.9999%。2022年新标还把氧含量、水含量卡得更死了——这是拿真金白银砸出来的教训啊。去年帮一个铝模板厂调试焊接线，用了某小厂的“纯氩”，表面气孔多到工人拿锤子敲。送去检测，氮含量超标，酸洗也救不回来。老板当场骂娘：“省几十块钱，废了上万的料！”
焊接：氩气的主场，也是修罗场
提到氩气，九成人想到氩弧焊。没错，钨极氩弧焊（GTAW）和熔化极氩弧焊（MIG/MAG）是它的绝对地盘。但你知道为什么非它不可吗？很多人以为只是隔绝氧气——太表面了。
焊接时，电弧温度轻松飙到6000°C以上。普通气体早分解了，或者干脆跟熔融金属反应。氩气不仅稳定，它的电离能还特别适合引弧：15.76电子伏特，比氦气低，起弧容易，又不像二氧化碳那样容易烧损钨极。更绝的是热导率，氩气的热导率只有氦气的1/10，这意味着热量更集中，熔深深，变形小。薄板焊接？简直量身定制。
还有个细节，很多人忽略——氩气的密度。它比空气重约1.4倍，喷出来会像一层厚毯子铺在焊缝上，保护效果极佳。现场如果发现焊道起皱、发灰，多半是氩气没罩住，要么流量小了，要么喷嘴角度歪了。我见过最离谱的操作：一个学徒把焊枪举得老高，氩气全飘走了，还纳闷“为啥起泡呢”。气瓶压力表不看的？流量计不调的吗？气得老师傅直瞪眼。
当然，纯氩也不是万能。焊接不锈钢常用Ar+2%CO₂混合气，改善润湿性；焊铝镁合金，甚至要Ar+He混合，提高热输入。这些配方，每个焊工心里都有本经。去年跟一个搞船舶制造的技师聊，他说焊铝船，纯氩根本推不开熔池，必须加氦，“贵是贵，可那焊缝漂亮得像镜子，船东就认这个。”
氩气不止于焊接：这些冷门用途你知道吗？
别以为氩气就是焊工的专属。它的“惰性”在工业界到处开花。比如金属冶炼，高纯度氩气用于精炼钛、锆这类活泼金属，防止氧化。半导体制造中，单晶硅拉制要用高纯氩做保护气氛，纯度不够？芯片废品率直线上升。还有照明行业，白炽灯泡里充氩气，减缓灯丝蒸发，延长寿命。就连医院的高压氧舱，有时也用氩气做平衡气体。
最让我开眼的一次，是参观玻璃镀膜车间。大型磁控溅射设备里，氩气作为工作气体，被电离轰击靶材，镀出低辐射膜。工程师说：“这里用的超纯氩，比医疗氧气还干净，一粒灰尘都不能有。”那一刻我才明白，氩气早已渗透进先进制造业的毛细血管。
还有个领域，说出来可能不信——酒类保鲜。高档红酒开瓶后，注入一层氩气可以隔绝氧气，延长风味。我第一次见，还以为是什么黑科技，结果是惰性气体的老本行。不过这种用气量，跟工业比就是九牛一毛了。
QA问答：氩气用起来，问题真不少
问：我们厂刚上氩弧焊，怎么判断氩气纯度够不够？除了看证书，现场有啥土办法？
答：哈哈，土办法有时比仪器快。找块废铝板，打磨干净，焊枪固定，小电流烧一个点。纯氩保护下，焊点银白光亮，熔池游动性好；纯度差，焊点发灰甚至泛黄，边缘有黑渣。还有个损招——对着鼻子轻轻嗅一下（注意安全！），高纯氩无味，差的氩气因为杂质会有微弱的刺激味。不过最靠谱的还是买台便携式露点仪，测含水量，水分一大，焊缝必然气孔。别信“便宜也能用”的鬼话，我们吃过亏。
问：氩气瓶要怎么存放？夏天放露天暴晒行不行？
答：千万别！气瓶不是炮弹，但热起来真能变炮弹。氩气瓶工作压力15MPa，温度每升1°C，压力蹿得你心慌。暴晒下瓶壁温度超60°C，压力可能逼近水压试验压力，安全阀一弹，那声响能吓傻半车间的人。更怕的是，瓶阀慢漏，氩气本身无毒，但有窒息性——重气沉积，坑道、地沟里浓度高了能瞬间缺氧。所以，存放要领就三条：阴凉通风、固定防倒、远离油污。最忌讳卧放用气，液态氩可能冲出来，减压阀瞬间冰封。我们厂去年一次事故，就是小工图省事，把瓶躺倒用，结果液氩冻裂阀杆，整瓶气喷光，差点伤人。牢记：垂直、慢开、专人巡。

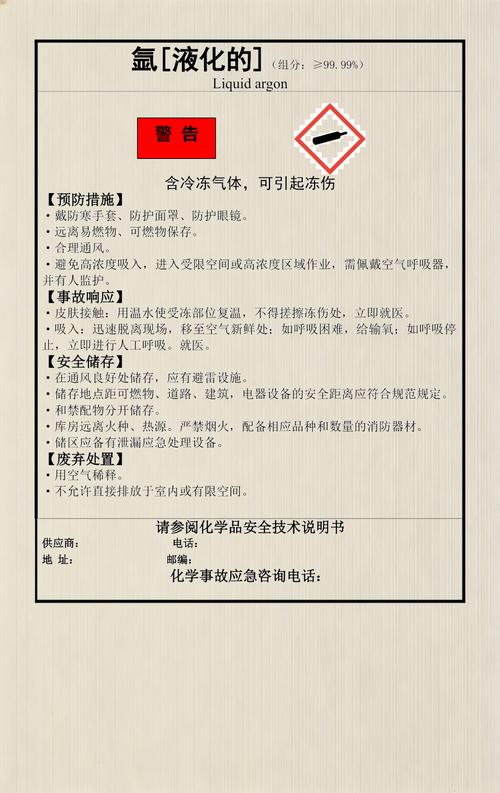

安全：氩气温柔的外表下藏着杀手锏
文章开头我提了那起事故，其实更后怕的一次是管道泄漏。有次检修，氩气管道阀门没关严，半夜车间氩气浓度上升，晨班工人进去差点晕倒——不是中毒，是缺氧。因为氩气无色无味，比重大，它像隐形水一样灌满地坑。有人说“氩气无毒，怕啥？” 这正是可怕之处:它不给你任何嗅觉警告，就悄悄挤走氧气。所以任何涉及氩气的密闭空间，必须先通风、后检测、再作业。手持氧量表一定要用，低于19.5%赶紧撤。
还有个事儿——氩气瓶爆炸。听着匪夷所思，氩气不燃爆啊？没错，但物理爆炸更狠。瓶阀断裂、瓶体腐蚀、野蛮装卸，都是导火索。我见过一辆货车拉气瓶，没固定，路上颠簸相互撞击，瓶阀齐根断，瓶体像鱼雷一样飞出去……万幸没伤人。所以，哪怕是“安全”的惰性气体，也别拿安全规范当儿戏。
最后啰嗦一句，别在网上瞎搜“省钱氩气”，气体这东西，一分钱一分货，尤其是需要饱和送检的钢瓶。认准有资质的充装站，查生产日期、水压试验印。很多小作坊用工业氩冒充高纯氩，螺纹口脏得能抠出泥，这种气进车间，就是往焊缝里埋定时炸弹。
说到底，氩气就像车间的“沉默大师”，不声不响，却撑起半边天。下次再瞧见焊枪下那片银亮，或许你会对它多一分敬意。是吧？
