这玩意儿到底是个啥？不是带颜色的水！
很多人觉得防冻液嘛，北方冬天别让水箱冻裂就行。大错特错。它真正的名字应该叫冷却液，核心职能是导热和防护。基础液通常是乙二醇或丙二醇，前者有毒但传热性好，后者环保些，但稍微黏稠，泵送损耗大一丁点。
两个死穴，踩中一个就是大修

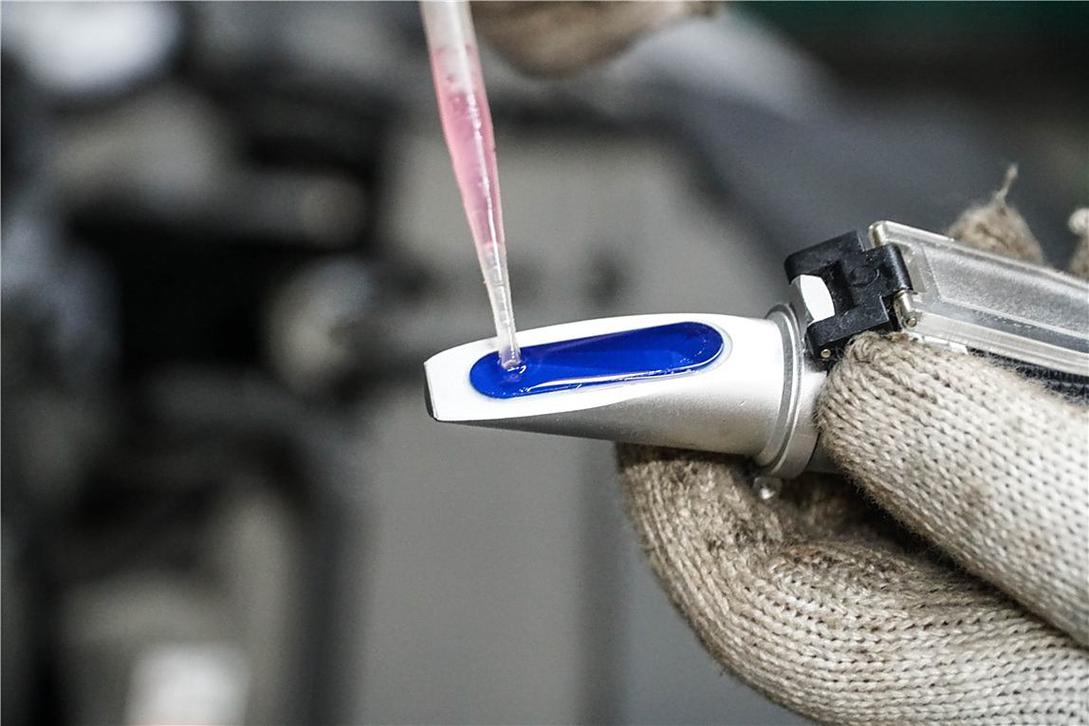

混兑禁忌——这个问题几乎每次培训我都得吼一遍。 问：不同颜色的防冻液可以混加吗？ 答：绝对不行！颜色只是染色剂，关键看化学体系。硅酸盐碰上硬水里的钙镁离子会结垢；OAT型遇上无机盐可能直接中和失效；更可怕的是亚硝酸盐和胺类混一起会生成致癌物N-亚硝胺。就算同一个颜色，不同厂家的缓蚀剂配比千差万别。我做过对比实验，把某德系OAT和某日系磷系混了放恒温槽，72小时试片就出现点蚀坑。所以缺液了最好补蒸馏水——也别补矿泉水，矿物质析出水垢堵散热器你哭都来不及。 浓度迷思——以为越浓越好？乙二醇体积浓度超过60%之后，冰点反而回升，而且比热容暴跌，散热能力一塌糊涂。工业设备上有人图省事直接灌纯乙二醇，结果夏天高温报警、冬天反倒冻了——纯乙二醇冰点也就-13℃左右。一般内燃机推荐33%~50%体积比，冰点能到-15℃至-40℃之间。用折光仪或冰点测试仪检测，别相信那个几块钱的浮球比重计，乙二醇密度跟水差不多，根本量不准。
工业现场的坑，比乘用车深十倍

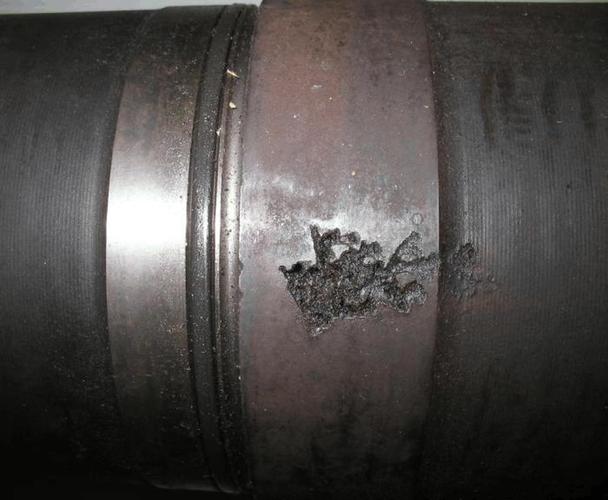

发电机组、空压机、液压站冷却回路……这些场合对防冻液的要求是另一个维度。首先是热负荷，涡轮增压中冷后的高温，局部膜态沸腾分分钟让普通防冻液结胶积碳。其次水路里可能有铜、铝、焊锡等多种金属，电化学腐蚀速度惊人。 我参与过一个化工厂循环水改造项目，他们的螺杆压缩机头三年换了四个，每个都是气道串水。拆开一瞧，水侧腐蚀坑深得能卡指甲盖。查出来的原因哭笑不得：维保队图便宜，常年加注一种贴牌‘重负荷防冻液’，结果里头压根没加钼酸盐缓蚀剂，铝制冷却器成了牺牲阳极。后来统一换成超长效有机杂化型，配合去离子水和预涂膜剂，到现在六年没出过事。 选购工业防冻液，务必看ASTM D6210（重负荷发动机冷却液标准）或GB 29743-2013。查出厂报告里的储备碱度值——低于10ml的项目我直接pass。还得注意是否含硅，有些板式换热器忌讳硅垢，须用无硅配方。 还有个小众但要命的点：⚠️ 亚硝酸盐防冻液千万别洒在涂漆表面，它渗透性极强，能顺着毛细缝钻进去，几个月后漆面鼓包生锈，还查不出原因。我车间半成品区就被这么祸害过，后来直接规定所有加注必须用防溢流托盘。
不啰嗦了，说几句实在建议
