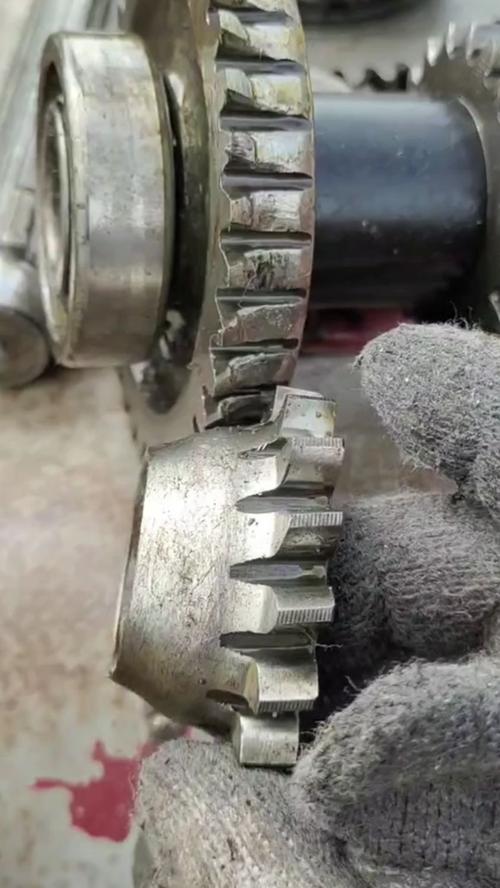

干了二十年机械维修，见过太多设备趴窝的惨状。齿轮箱一打开，铁屑糊满了油底壳，齿面啃得跟狗啃的似的——说实话，至少一半故障，根源就出在齿轮油上。可太多人压根不把这当回事，觉得“油嘛，加进去就行”。真不是这样。齿轮油选不对、换得不及时，那是在慢性谋杀你的设备。
去年夏天，一个客户打电话来，急得跳脚。他的挤出机减速箱声音不对，温度飙到九十多度。拆开一看，油已经成酱油色，粘度稀得像水。我问他多久没换了，他挠头：“两年？三年？记不清了，反正还能转。” 你说气人不气人。还能转？等转不动就晚了。最后齿面剥落，整套齿轮报废，损失十几万。就为了省几百块的油钱。
齿轮油的真本事：不只是润滑那么简单
很多人以为齿轮油就是润滑。错。它其实是个多面手。首先当然是减少摩擦和磨损，在齿面形成油膜，避免金属直接接触。但更重要的是带走热量——尤其是重载高速的齿轮箱，油在循环中把热量散掉，不然齿轮胶合、变形分分钟的事。还有就是清洁、防锈、抗泡、密封…… 说实话，油的状态就是齿轮箱的血液指标。油没问题，齿轮大概率安全；油不行了，离大修不远了。
不过话说回来，齿轮油也不是万能的。不同工况得用不同的油，这事儿糊弄不得。比如闭式齿轮箱和开式齿轮，用油就截然不同。闭式重载低速，得用极压齿轮油，里面有硫磷添加剂，能在极端压力下形成化学反应膜；开式则更侧重粘附性，一甩就掉了哪行。对吧？再比如蜗轮蜗杆，那玩意儿滑动速度高，得用特殊的蜗轮蜗杆油，摩擦系数要低，否则发热惊人。
选油三大坑，踩一个就够你受的
第一个坑：粘度越黏越好。这是最普遍的误区。很多人以为油越稠，油膜越强，保护越好。大错特错。粘度太高，流动性差，冷启动时油泵打不上去，齿面干磨；而且搅动阻力大，温升快，白白耗能。正确的选择是根据载荷、速度和温度来定。低速重载用高粘度，如ISO 460、680；高速轻载用低粘度，如ISO 150、220。有厂家要求就照办，别自作聪明。
第二个坑：矿物油、合成油随便用。合成油确实好，耐高温、抗氧化、寿命长，但价格贵几倍。如果不是极端工况（高温、低温、重载、长换油周期），矿物油完全可以胜任。我见过一个厂子，普通传送带减速箱全换成PAO合成油，老板被销售忽悠的，花了冤枉钱还没啥效果。但有些场合必须用合成油，比如风力发电机齿轮箱，那地方换次油比登天还难，油扛不住就完了。
第三个坑：乱混油。不同品牌、不同类型的油混加，添加剂可能打架，生成沉淀物，反而加剧磨损。应急补充？也得尽量找同规格的。实在不行，事后赶紧全换掉。别省小钱吃大亏。
换油时机：信自己眼睛，别信老黄历

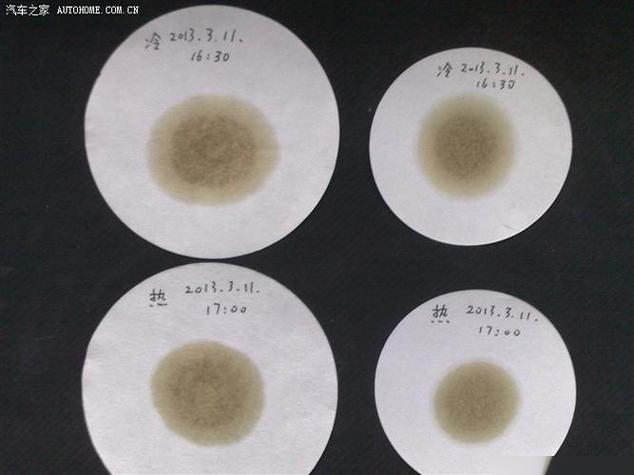

“我这油两年换一次。” 谁定的规矩？设备厂家给的只是参考，实际工况千差万别。高温、多粉尘、重载，可能半年就得换。怎么判断？看油样。取一滴油滴在试纸上，观察扩散环和沉积环。如果中间沉积物多、颜色黑，或者油色变乳白（进水了）、变浑浊、有金属粉末反光，别犹豫，立刻换。另外，酸值、粘度变化也是硬指标。送检一次不贵，几台设备凑一凑样品，一个月检一回，等于给设备做体检。
问：齿轮油多久换一次？有人说两年，有人说看颜色，到底听谁的？
答：哼，标准答案是没有的。看颜色？只是参考。油黑不一定失效，可能是清洗下来的积碳；油清亮也不一定好，粘度可能早就不够了。最靠谱的是定期取样检测。如果没条件，那就保守点：普通工况，矿物油建议6-12个月，合成油可以1-3年；但高温、重载、多尘环境，矿物油可能3-6个月就不行了。而且换油时一定把旧油放干净，最好冲洗一下，别新旧混着，浪费了添加剂。
问：我该选多少粘度的齿轮油？简单来说就是看负荷和速度吗？
答：大体是这样，但得细说。负荷大、速度慢，齿面油膜易被挤压，需要高粘度油来形成厚膜。高速齿轮搅动剧烈，油要稀一些，减少阻力和发热。还有一个关键因素：工作温度。高温会迅速降低油粘度，如果环境温度波动大，或者齿轮箱本身温度高，得选粘度指数高的油，或者干脆用合成油。打个比方，同样是ISO 220，矿物油在80℃可能降得很稀，合成油则变化小。所以选粘度，要同时看载荷、速度和温度，最好参考设备说明书，再结合实际工况微调。
保养小细节，帮你省大钱
别光盯着油，齿轮箱本身也得留意。呼吸器堵了没？堵了内部压力升高，油封容易漏。冷却器脏了没？散热不好，油温高，寿命打折。磁塞上有没有铁屑？定期清理，发现大颗粒就得警惕。还有加油量，不是越多越好。油位太高，搅油阻力大，温度高；太低，润滑不足。按照油标或油镜加到指定位置，热机状态检查最准。
我特别推荐大家用滤油小车或定期过滤系统，尤其是大油箱。油里混入的颗粒物是磨损催化剂，干净油才能长寿。花点钱搞个离线过滤，你会发现齿轮箱安静得多。
说一千道一万，齿轮油这事儿，归根结底就俩字：上心。别等听见异响、看见报警了才慌张，到时候就不是一桶油能解决的了。你现在低头看看，你家齿轮箱上次换油是啥时候？是不是该动动手了？
