涂装线上的那些坑

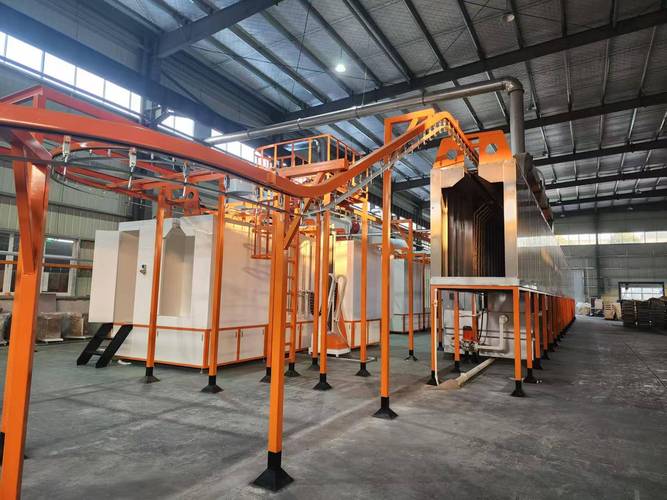

有一回在浙江看一条新线，喷水性涂料，结果满车间都是橘皮纹。老板当场脸就绿了。其实问题根本不是漆——他们为了省钱，没上除湿系统，湿度80%还在硬喷。水性漆对湿度多敏感啊！我骂都骂不出来，只能叹气。 还有更离谱的。东北一个重工客户，用环氧富锌底漆，非要冬天室外施工，零下十五度，还问我为啥附着力差。我当时就说：你这个比让企鹅光膀子还难，漆膜反应都停了，能附着个鬼。 粉末涂料倒是省心很多，静电一吸，烘道一烤，完事儿。可也不是没烦恼——边角覆盖是个玄学。法拉第效应嘛，死角位总上不去，尤其那些复杂工件。我们后来试了改枪头角度，加辅助电极，也只能说改善。彻底解决？不存在的。

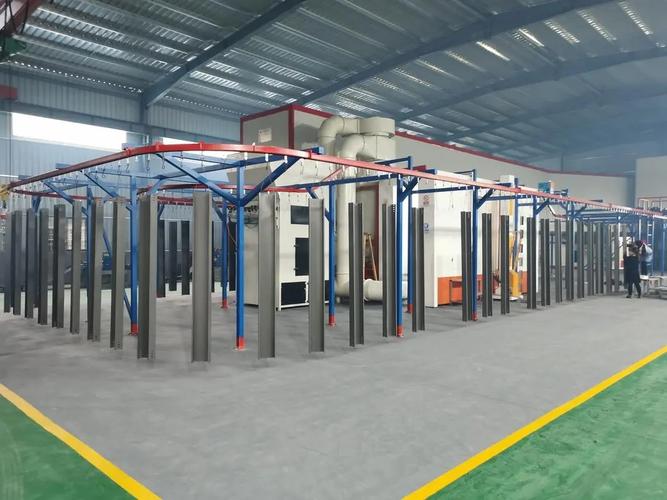

水性漆到底行不行？
答：目前还真不能一概而论。轻防腐、室内机械、农机这些，水性已经玩得很溜了，盐雾做到500小时跟玩似的。但重防腐，比如C5环境，或者需要超耐候的氟碳面漆，溶剂型还是老大。水性双组分聚氨酯其实性能不差，可施工窗口太窄，温度湿度卡得死死的，工厂没那个耐心去伺候。不过法规越来越狠，VOC限值一压再压，逼着大家转型。预计五年内，水性在工程机械领域能占到半壁江山。
答：这俩压根不是一个赛道。粉末适合厚涂层，一次成膜80微米以上不打皱，耐冲击和柔韧性碾压水性漆。但粉末不能薄涂，低于60微米就容易露底，而且换色麻烦。你要是做机床外壳，量大，颜色单一，无脑上粉末。如果是小批量多颜色，还是水性加温烤更灵活。我们给一家电梯厂做过对比，换色时间粉末线要40分钟，水性线只要涮涮管子就行，十分钟搞定。所以——看单下菜。
重防腐涂料的战场

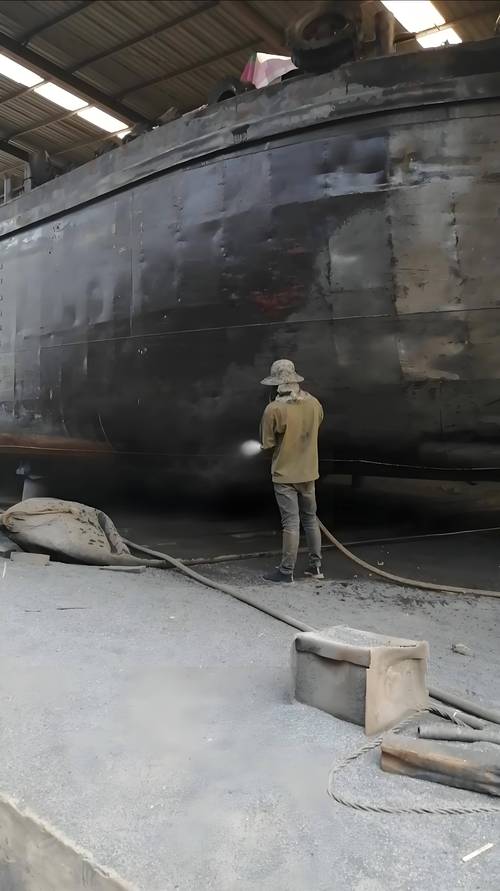

聊到重防腐涂料，我热血上头。海上风电的塔筒、跨海大桥的箱梁、石化储罐的底板……这才是真·硬核。 记得前些年参与一个南海钻井平台项目，设计要求涂层寿命25年。你以为光靠环氧富锌就行？天真。那套配套：无机硅酸锌车间底漆+厚浆环氧中涂+聚硅氧烷面漆，三层加起来快四百微米。喷涂时我们像做外科手术，焊道要用小枪头补打，每道工序测粗糙度和拉拔力。累，但成就感爆棚。 对了，这里插一嘴检验的事。很多工厂自己没拉拔仪，就靠划格刀——可划格法只是定性，真要定量数据，必须上拉拔测试。我曾见过第三方抽检，涂层剥离强度不到5MPa，一刨全片脱，典型的底材污染。这要是上了风电塔，台风一来，想想都后怕。 现在最火的概念是石墨烯涂料。实验室数据漂亮得不行，耐盐雾翻倍，导热导静电。但产业化还有坎，分散均匀性、成本、毒理学评估都没完全搞定。我劝中小企业冷静，别被概念冲昏头。真有钱，先把除油除锈做好，比啥都强。
