真不是吓唬你，选错地坪的代价有多大

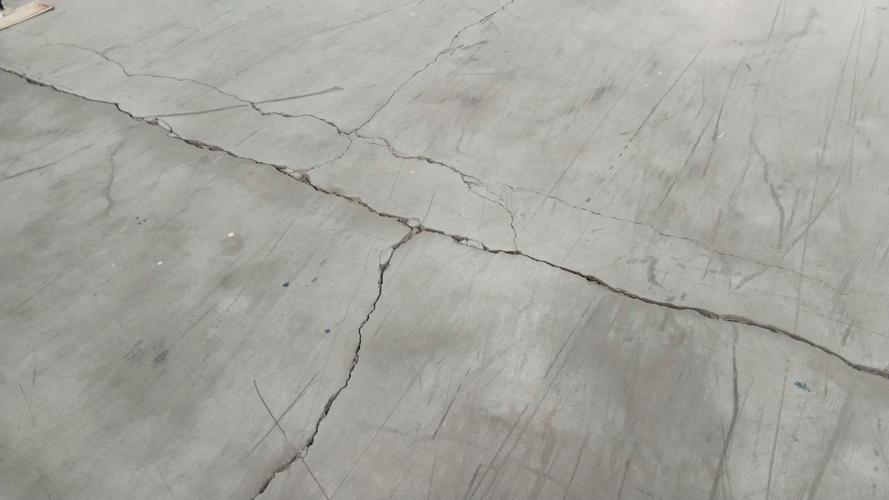

干了二十年工业工程，我到现在看到某些工业地坪完工的样子，还是会血压飙升。真的。上周去一个物流仓库验收，甲方经理指着满地的裂缝问我：“当时不是说能用十年吗？”我蹲下去摸了摸——环氧涂层薄得透底，骨料分布不匀，基层根本没处理到位。
说实话，那会儿我心里也挺不是滋味。
很多业主对工业地坪的理解还停留在“刷层漆就完事”的阶段。可是！车间里跑叉车、堆重货、溅化学品，那种轻飘飘的民用思维，迟早要交学费。而且往往是大价钱买的教训。
先搞清楚你到底要什么：耐磨、防腐还是防静电？
好多人一上来就问：“哪种地坪最好？”这问题就像问“什么车最好”一样毫无意义。你得先看场景——
食品厂需要聚氨酯砂浆地坪，耐得住高温冲洗，还得防菌。电子车间呢？防静电环氧地坪是铁律，不然一个静电火花烧了芯片，那损失……啧啧。机械加工车间，天天铁屑砸、油污浸，耐磨骨料地坪或者金刚砂硬化地坪才是正经。
对了，冷库！冷库地面要是用了普通环氧，温度一低，脆得跟饼干似的，叉车一过全碎。必须用耐低温聚氨酯地坪。我这里踩过坑——早年间给一个冷链仓库推荐了普通环氧，结果一个冬天没到，地面起壳脱落。那次之后我长记性了，材料选择上再也不敢想当然。
施工细节决定一切：别指望工人会替你操心
基层处理！我再说三遍都不嫌多。地面起砂没打磨掉、油污不清理、裂缝不修补，面层再贵也是白搭。有一次在东莞一个注塑厂，施工队赶工期，基层草草打磨了一下就上底涂。四个月，仅仅四个月，大面积脱层。老板脸都绿了。
还有温湿度控制。潮湿天气做环氧？那是等着发白发软。可是有些工头才不管，为了赶进度硬上，结果呢？表面针孔密密麻麻，业主验收时直摇头。我后来养成习惯，每次进工地先掏湿度计——超过8%绝对不开工。这算职业病，但值。
养护期也经常被忽略。工人巴不得今天打完材料，明天就上设备。混凝土密封固化剂地坪打完立刻上水养护，否则强度上不来，后期容易起尘。可惜啊，赶工期这三个字比天还大。
QA问答：聊聊你最头疼的那几个问题
问：环氧地坪没做几年就发黄严重，是不是质量太差？
答：不一定全是质量问题！环氧树脂本身耐候性差，紫外线一照容易黄变。如果你用在靠窗位置或者户外，必须用聚氨酯面涂或者水性聚氨酯罩面，成本高一点但管用。还有就是双酚A型环氧本身易黄变，现在有氢化环氧能缓解，但价格贵不少。下次选型问一下供应商能不能加紫外线吸收剂。
问：车间里叉车走的地方地坪很快磨出两条印子，能局部修补吗？
答：能修补，但很难无色差。局部修补先要把损坏区域切割整齐，重新做底涂、中涂、面涂。新旧接缝处除非你全车间重做一遍，否则肯定看得出痕迹。所以我一直建议设计时就把叉车通道单独强化——比如通道区域做玻纤增强层或加厚石英砂砂浆层。花小钱省大心力。
想省钱？有些地方绝对不能省
材料不能省。市场上环氧树脂价格差距大得离谱，有些便宜货固含量低得可怜，涂上去全是溶剂，挥发完就没剩多少干活。拿到第三方检测报告是最低要求了。
厚度不能省。设计1.5mm的砂浆型，实际只做到0.8mm，耐磨性肯定不够。监工的时候带个涂层测厚仪，不在现场盯着，那帮人真敢偷工减料。
不过话说回来，也不是一味增厚就好。自流平做得太厚，容易开裂。得按材料特性来。这其中的分寸感，真的是多少年经验磨出来的。
还有，别迷信进口产品。现在国产高端品牌性能很稳定，配套服务还跟得上。关键不是产地，是施工体系的完整性。材料、施工、养护一环扣一环，哪环掉了链子都不行。
好了，说了这么多牢骚话，其实就一个核心：工业地坪是个系统工程，尊重专业，尊重工艺，才能真正把钱花在刀刃上。不然，只能重蹈我见过的那些离谱案例覆辙了。
