上个月，厂里一条自动化冲压线突然急停，查了半天，居然是安全继电器“误动作”了——说误动作也不全对，它是在兢兢业业地执行自己的使命，可我们反而怪它。这事儿说来挺讽刺的。很多人觉得安全继电器就是普通继电器的升级版，加了个“安全”前缀而已，但你要是真这么想，早晚得出事。我自己就栽过跟头。

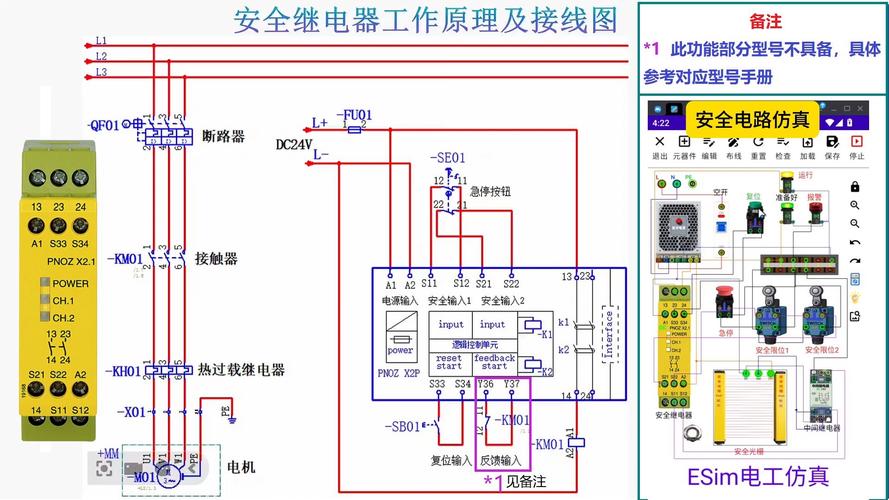

工业控制柜内安全继电器接线实例
说实话，我第一次接触安全继电器是在2008年，那会儿刚从机械设计转到电气，师傅扔给我一个皮尔磁的PNOZ，说这玩意儿接线有讲究，别当普通的用。我当时心里还嘀咕，不都是线圈加触点嘛。结果一上电，愣是不吸合，查了半天，原来是双通道输入的脉冲检测没对上。那一刻我才明白，这小小方盒子里，装着一整套逻辑。安全继电器，它的核心是冗余和自检，强迫你走正道，想偷懒都不行。
为什么说安全继电器是“死脑筋”？——它的基本逻辑
普通继电器，通电就吸合，断电就释放，简单粗暴。安全继电器呢？它要求你必须成双成对地给它信号——这就是双通道设计。两个输入通道必须同时动作，时间差不能超过规定值，比如0.5秒。你要是短接其中一个，它立刻检测到不一致，直接切断输出。更绝的是，一旦切断，它不会自动复位，得手动确认。这种“故障安全”原则（fail-safe），让设备宁可停工也不带病运行。我见过有的厂嫌麻烦，用普通继电器搭个回路配合急停按钮，还振振有词说“这么多年都没事”。这是拿命在赌啊，同志们。安全标准ISO 13849-1把安全性分等级，从B到4级，Cat.4要求单点故障不能导致安全功能丧失，还得能积累检测。安全继电器就是为了这个而生的，尤其是搭配强制导向触点——这是它的灵魂。
触点里面还有“机关”？强制导向的前世今生
说到强制导向触点，很多人一头雾水。其实原理不复杂：触点不是独立摆动的，而是机械联动。假如一个常开触点熔焊了，另一个常闭触点就永远无法闭合。安全继电器内部的检测电路就盯着这对常闭触点呢，一旦发现异常，整个系统锁死。这跟普通继电器那各管各的触点完全是两码事。我记得2013年参加西门子的安全培训，讲师拆了一个安全继电器，那内部结构看得我直呼内行——触点是铆接在一个精巧的塑料推杆上，一损俱损。就是这种看似粗暴的“刚性连接”，反而成了安全的柔性保障。后来我在设计冲压模具防护门时，强制用上安全继电器，虽多花了千把块，但真的安心。

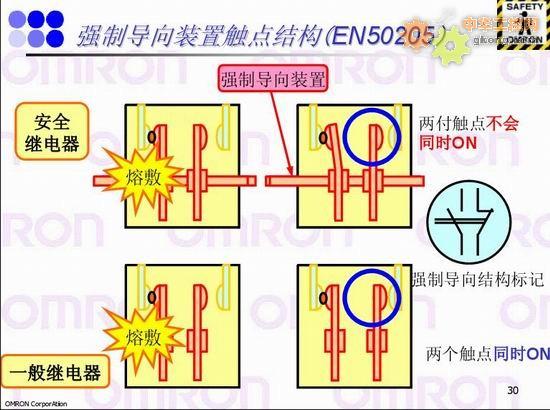

安全继电器强制导向触点结构剖面图
这里得插播一个真实问答，读者肯定也会碰到：
问：安全继电器必须用专门的安全PLC吗？普通PLC不行？
答：这是个经典误区！很多人以为安全继电器输出给普通PLC就完事了。实际上，安全继电器可以独立完成简单的安全逻辑，比如急停、安全门，输出直接控制接触器。当逻辑复杂时，才需要安全PLC。但哪怕是安全PLC，最终执行还得靠安全继电器或安全接触器。普通PLC的I/O没有安全机制，不能替代。我见过有的设备用普通PLC采集光栅信号，然后去控制一个普通继电器——这简直是在钢丝上跳舞。一旦PLC死机，光栅就成了摆设。血的教训啊，早年欧洲某汽车厂就因为这样出了严重事故。所以，安全回路必须自成一体，安全继电器就是那个守门员。
选型时那些你容易掉进去的坑
选安全继电器，不能只看电压和触点容量。我踩过的坑：第一，忽视安全等级要求。你的安全功能需要达到PL e还是PL c？这得做风险评估。如果随意选个Cat.2的继电器用于高危场景，等于白装。第二，忘记考虑复位模式。自动复位还是手动复位？有些应用（比如光栅被遮断后恢复）如果自动复位，可能会突然启动伤人。第三，没看诊断覆盖率（DC）。尤其对于冗余回路，高DC才能及时检测故障。第四，接线端子容量和振动环境。安全继电器的端子排很多，别高估了柜内空间。第五，也是最容易忽视的——响应时间。紧急停止到输出断开的总延迟，关键场合毫秒必争。我有次选了个响应时间20ms的继电器，结果总回路加一起超了标准允许的90ms，被认证机构卡住，差点项目延期。那滋味，别提了。
再上一个QA，解决另一个常见疑惑：
问：能不能用两个普通继电器串联代替安全继电器？感觉也能实现冗余啊。
答：绝对不行！这是电工圈流传最广的“省钱秘籍”，也是最害人的。普通继电器没有内部强制导向，当第一个继电器触点熔焊，第二个仍能正常断开，看似切断，但第一个的故障被隐藏了，下次可能两个都熔焊。这就是安全标准里说的“危险失效”。安全继电器通过内部机械联动和电子监控，能及时诊断出单点故障。你用两个普通继电器，没有诊断，系统会带着故障继续运行，一旦累积到第二个故障，直接失控。而且普通继电器的MTTFd（平均危险失效前时间）也低，安全继电器都是经过严格可靠性计算的。所以别省这个钱，省出的安全成本，可能是一条命。
维护与故障排查：别把安全继电器当“黑匣子”
日常维护中，安全继电器其实很皮实，就怕乱动。我见过维保人员拿万用表电阻档去量输入触点，结果瞬间脉冲干扰导致安全继电器误动作停机。正确做法是断电测量，或使用示波器看波形。另外，安全继电器上的LED指示灯是宝——启动、故障、输出状态一目了然。很多新手不看说明书，灯闪了还以为是坏了，其实可能只是启动回路没闭合，或者反馈触点没接对。每次故障停机，先看灯，再查接线图。还有，安全继电器的使用寿命是有限次的，比如机械寿命千万次，但电气寿命受负载影响大，感性负载会大幅降低触点寿命，要加灭弧或继电器输出加接触器扩流。我看有的设备安全继电器直驱电磁阀，几年下来触点烧得不成样子，实在不该。
这些年工业安全越来越重视，安全继电器作为基础元件，重要性反而被弱化——因为大家目光都盯着更炫的安全PLC、安全网络。但返璞归真，每一个安全回路的末端，还是那个小方盒子在默默较真。下次再遇到它“莫名其妙”跳闸，先别骂，它说不定救了你一套模具，甚至一只手。
