我入行那一年，差点因为配电柜选型烧了一面柜子——没错，真实经历。那是个夏天，车间里湿热，新手嘛，就按标书上的参数抄了一台，结果用了不到三天，断路器跳得比心电图还勤。领导黑着脸来问我，我后背全是汗。后来拆开一看，散热根本没考虑，铜排温度高得能煎蛋。从那以后，我对配电柜这三个字有了生理性敬畏。
说实话，现在很多项目上的人把配电柜当成标准铁皮盒子，参数表一填就完事。可这玩意儿一旦出问题，轻则停产，重则火灾。我见过最离谱的，有人把室内IP30的柜子直接装在户外，下雨天进水，电弧闪得跟放烟花似的……所以，今天不整虚的，聊点实在的。
配电柜不是铁盒子，里头的门道多了
你随便打开一个配电柜，里头密密麻麻——主母线、分支母线、断路器、接触器、二次线……外行看着头晕，内行看的全是细节。最关键的一个参数，短路容量（Ics/Icu），很多选型的人根本不校核，觉得断路器能分断就行。错！如果系统的短路电流超过断路器极限，分断瞬间电弧可能直接炸开。我在一个化工厂改造项目里，就为了这个数据跟甲方掰扯了一礼拜，他们觉得我们保守，我们觉得他们玩命。

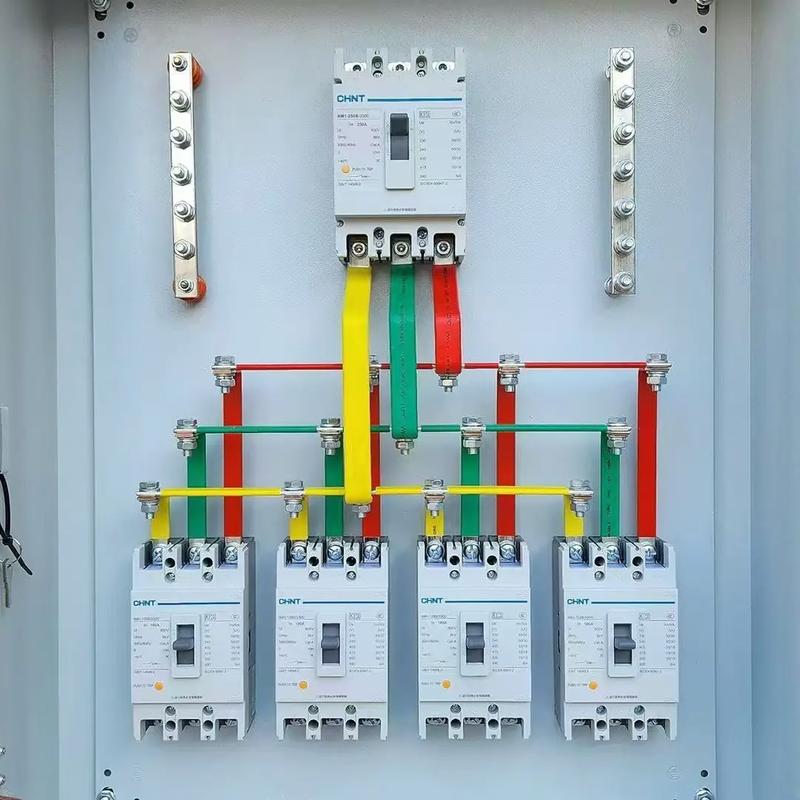

配电柜内部铜排与断路器布局实物图
再说防护等级，IP后面那俩数字不是随便标的。第一个数字防固体，第二个防水。IP54听着不错，可在粉尘多的车间，5级防尘? 时间长了积灰散热变差，照样出问题。我一般粉尘环境直接建议IP6X，别省那点钱。还有个容易忽视的——内部电弧故障防护，尤其在高压柜里，这玩意能保命。去年参观一个同行现场，他们柜子没做内部燃弧防护试验，故障时门板飞出来，还好没伤着人，想想都后怕。
选型三大坑，踩过才知道疼
第一坑：只看价格不看温升。客户总爱说“差不多参数嘛，谁便宜买谁”。结果呢？某次竞标，对手价格低我们30%，中标后用了不到半年，铜排发热把旁边的二次线绝缘都烤化了，信号误报不停。甲方最后又找我们擦屁股。这事儿气得我——省的钱还不够停工损失！
第二坑：把户外柜当室内柜用。有些设计师以为加个雨棚就万事大吉，可湿度、凝露、紫外线老化……柜体材料选错了，三五年锈穿不是玩笑。我参与过一个海边项目，盐雾腐蚀，普通钢板柜两年就满目疮痍，后来全换成不锈钢的。当初决策的人早就调走了，烂摊子留给运维骂娘。
第三坑：智能化是一句口号吗？现在市面上不少配电柜贴上“智能”标签，加个通讯模块、电能表就敢卖高价。可系统兼容性差，协议不开放，数据读不出来，最后中控室还得靠人工抄表。我有次给客户升级改造，原柜子号称智能，但只有厂家专有协议，我们不得不把整个通讯层扒掉重做——早知如此何必当初。
户外不锈钢配电柜盐雾环境下腐蚀对比图
问：我们厂的配电柜夏天频繁跳闸，换大一级断路器行不行？
答：千万别！这是典型误区。先排查是不是过热引起的长延时脱扣。夏天环境温度高，柜内积灰、风扇停转、铜排选型偏小都会导致温升超标，断路器热保护动作。不解决散热，只换大断路器，小心电缆过载起火。✅ 建议先清理灰尘、检查通风，再用热成像仪测关键部位温度。如果持续高，得考虑降容或者加通风。
问：户外配电柜选IP65就万事无忧了吗？
答：IP65防淋雨防尘确实强，但别忽略凝露！早晚温差大时，柜内水汽凝结，照样导致短路。我见过最好的解决方式是：柜内加装防凝露加热器+温湿度控制器，底部留泄水孔，电缆入口用防火泥封堵严实。💡 另外，太阳直射地区建议加装遮阳棚，柜体表面处理用耐候粉末喷涂，别省工艺钱。

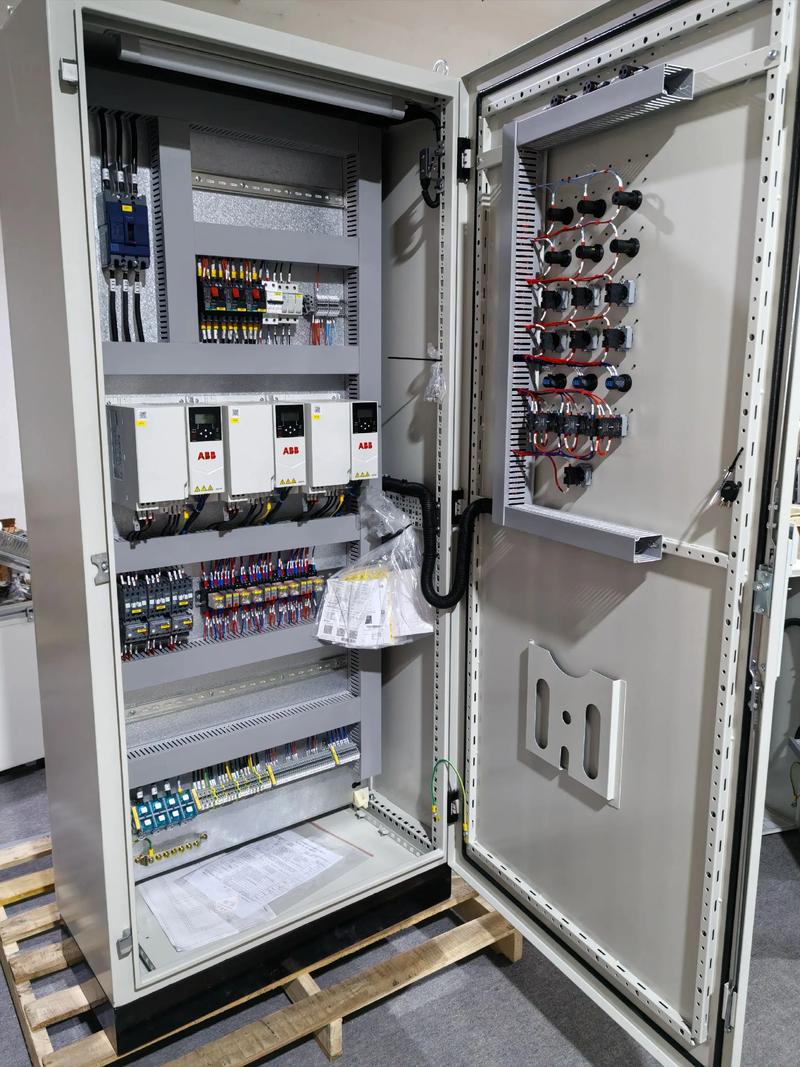

智能配电柜，到底能干啥
智能配电柜，到底能干啥
我反感炒作概念，但不排斥真智能。比如现在有些高端柜子，主回路温度传感器直接埋进铜排连接点，数据无线回传，手机APP就能看趋势。还有边缘计算网关，就地分析谐波、电压暂降，比人工巡检及时多了。去年给一家汽车厂做项目，用了全量监测方案，提前预警了一次母排螺栓松动故障，避免全线停产。——这种智能才有价值。
但提醒一句：别盲目追新。智能配电柜的系统集成与网络安全同样重要。数据上云是好，可一旦被攻击，整个配电系统暴露在外。工业现场还是得把安全防护做扎实，隔离网闸、白名单策略，这些是底线。
最后唠叨两句。干了这么多年电气，看着产品更新换代，从固定柜到抽屉柜，从模拟仪表到数字孪生，技术确实在进步。可最根本的——尊重电气规范，敬畏现场工况——这些东西永远不会过时。每次去现场，看到乱接的线、贴错标签的回路，我心里都一紧。人命关天的事儿，配电柜可不就是个“电老虎”么。别把它看轻了。
