搞懂现场总线：一位老工控人的选型踩坑实录\n\n说实话，入行快二十年了，现场总线这东西，我真是又爱又恨。爱它让工厂布线从成捆的电缆变成一根线，恨它千万种协议，选型时候让人想砸电脑——别问我怎么知道的。\n\n还记得头一回碰PROFIBUS，那还是2005年，S7-300加ET200M，照着手册拨地址，连上之后灯绿了，那叫一个激动！结果第二天就全红，查了半天发现终端电阻没开。就这？后来才明白，就这点小细节，能坑死人。现在好多年轻人直接用PROFINET，插上网线就行，真是幸福。\n\n

现场总线的“战国时代”：从RS-485到工业以太网

\n\n早期哪有什么现场总线，都是4-20mA加开关量，一个信号一根线。后来RS-485出来了，Modbus RTU成了事实标准。简单，开放，波特率最大也就115200，传点温度压力够用。但设备多了，轮询时间就长了。于是各大厂搞起自己的总线：西门子的PROFIBUS DP，罗克韦尔的DeviceNet，施耐德的Modbus Plus（这玩意儿现在还有？），倍福的CANopen。那阵子，一个项目用一种总线，备件库能开杂货铺。\n\n

\n\n后来以太网杀进来了。现在PROFINET、EtherNet/IP、EtherCAT三国鼎立，还有POWERLINK、Sercos III。速度快了不是一点半点，拓扑也从线性变成星形、环形。但问题也来了——实时性要求高的地方，你得用专用芯片，比如EtherCAT从站需要ASIC，PROFINET IRT也需要交换机支持。成本嘛，你懂的。\n\n💡 小贴士：别被卖家的PPT忽悠了，工业以太网不等于你用办公室的交换机就能搞定。切记切记。\n\n

选型避坑指南：三个血泪教训

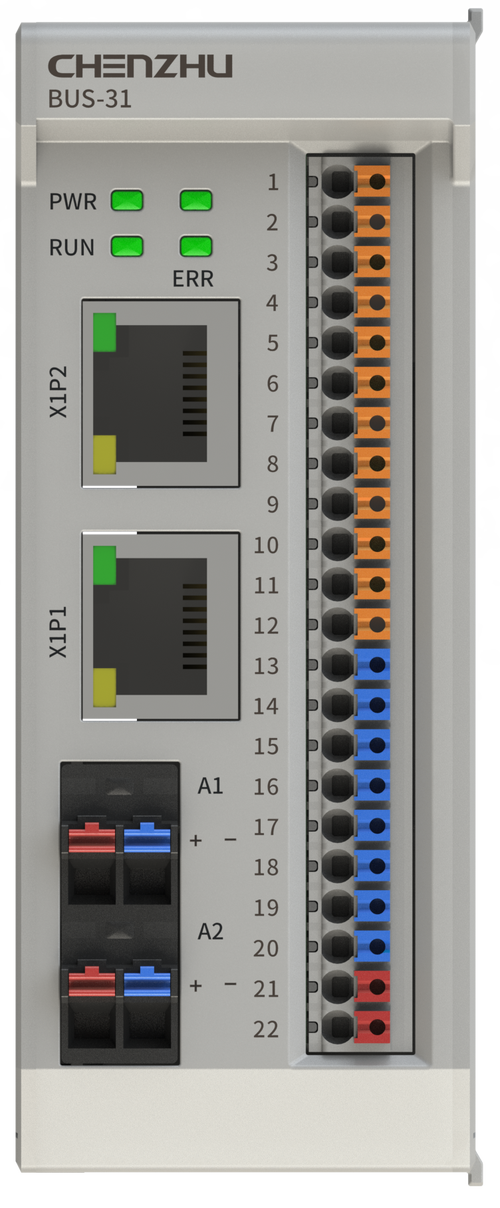

\n\n教训一：电缆和接插件，千万别图便宜。那年我们做一条涂装线，PROFIBUS网络，为了省三千块买了国产电缆。结果运行一阵就跳站，查线查了快一个星期。最后全换成西门子原装紫色电缆，立马消停。那玩意儿的特性阻抗、屏蔽接法，差一点就不行。❌ 血的教训。\n\n教训二：没有诊断工具，等于蒙眼走路。PROFIBUS有BT200或PG，Modbus RTU至少得有个USB转485加ModScan，EtherCAT有TwinCAT自带扫描。我见过太多调试的，一头汗，就知道看PLC的BUSF灯，什么也分析不出来。花点小钱，省老大事。\n\n

\n\n教训三：备件与供货，要命的事儿。有个朋友工厂，用了INTERBUS总线，还是老版本的。有一次接口模块坏了，整个线趴窝。打电话问厂家，停产了！最后高价从二手市场淘了一块。现在他正全力改成PROFINET。所以选型时，看看这个协议还有多少家支持，别把自己逼到绝路。\n\n问：“现在上项目，到底还用不用传统的现场总线，还是直接上工业以太网？”\n\n答：看具体情况。如果新增的都是新设备，比如西门子1200/1500系列，那直接PROFINET，接线方便，诊断也强。但如果要和旧设备集成，比如老的S7-300带PROFIBUS DP，你可能还得保留，或者在中间加个网关。还有个权衡点——实时性要求。普通逻辑控制，Modbus TCP都行；但运动控制、高速同步，就得EtherCAT或者PROFINET IRT。我们有个风电测试台，就必须用EtherCAT，循环时间低于1ms。另外，流程工业，尤其是有防爆要求的，PROFIBUS PA（就是MCHP物理层）依然是标配，跑在31.25kbit/s上，很慢但安全。一句话，没有最好，只有最合适。\n\n

未来：TSN与统一网络的野望

\n\n前些年大家就在喊“一网到底”，从云端到底层传感器。OPC UA over TSN好像给了一条路。但这技术还在磨合，毕竟要让交换机保证确定性延迟，不是容易事。而且，各大巨头都有自己的小算盘，谁愿意放弃自家的地盘？短期内还是混战。\n\n我个人觉得，对大多数用户来说，选生态大的，别选太偏门的。比如你用了全套西门子，那就PROFINET；用了倍福或者欧姆龙NJ，EtherCAT是天然之选；罗克韦尔系统毫无疑问EtherNet/IP。别硬凑，兼容性是钱砸出来的。\n\n问：“Modbus TCP算现场总线吗？感觉它就是跑在以太网上的Modbus。”\n\n答：严格说，它属于工业以太网协议了。但因为它就是Modbus RTU的报文封装在TCP包里，所以大家心理上还把它当现场总线用。优势是开放，几乎什么平台都支持，成本极低。缺点也明显，没有时间同步，实时性差。如果你只是PLC和触摸屏、SCADA之间交换数据，用Modbus TCP最省事。我经常在小的监控系统里用，比如一个水处理站，几台变频器，完全够了。但如果你要控制伺服，马上歇菜，老老实实去用EtherCAT或PROFINET。\n\n哎，聊了这么多，其实最想说的是，别怕现场总线，它就是个工具。多踩几次坑，自然就熟了。我这些经验，都是熬夜熬出来的。现在车间里那条老PROFIBUS DP线，还跑得稳稳的，十多年了。想想也挺有成就感的。\n\n行了，该去巡检了，下次再聊吧。
